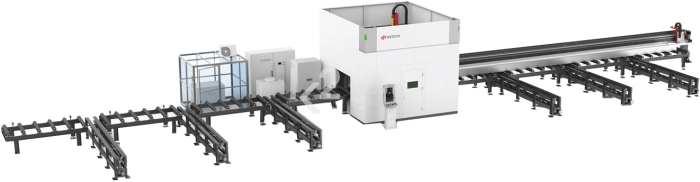

Оптоволоконный станок от производителя HGTECH предназначен для трехмерной лазерной резки профилей различных форм и составов. Обеспечивает высокоточную обработку за счет полностью автоматизированной системы резки, а также загрузки и разгрузки материала, управляемой современным ЧПУ. Этот высокопроизводительный станок для лазерной резки труб отличается стабильной структурой, хорошей жесткостью и высокой динамикой.
Широко используется для резки углеродистой стали, нержавеющей стали, алюминия, меди, латуни, титана и других металлических материалов. Применяется в промышленности по обработке стальных компонентов, таких как различные большепролетные промышленные сооружения и сборные конструкции, а также в областях машиностроения, энергетической промышленности, судостроения (каркас судна), черной металлургии, дорожной и мостовой промышленностях и другое.
Особенности
- Цифровая система управления состоит из ЧПУ FARLEY и шкафа управления, полностью автоматизируя производственный процесс и уменьшая трудозатраты.
- Автоматизированные системы загрузки и выгрузки материала.
- Автоматическая выгрузка отходов.
- Полностью изолированная защитная кабина в зоне обработки.
- Наличие автофокуса.
- Трехмерная резка по 5 осям.
- Функция резки под углом до 45°, включая V-образные, X-образные и Y-образные скосы без последующих процедур обработки.
- Безопасность и защита окружающей среды.
- Интеллектуальное предотвращение образования препятствий в процессе резки.
- Цельносварная станина проходит долгий путь изготовления и строгий контроль качества.
- Используются комплектующие от ведущих мировых производителей лазерного оборудования.
Автоматизация
Благодаря системе роботизированного позиционирования можно добиться резки материала по всей длине, что значительно экономит трудовые ресурсы.
Эффективное производство
Современное ПО станка позволяет производить обработку крупногабаритных заготовок, оптимизировать раскрой материалов и быстро импортировать чертежи.
Функция обнаружения и компенсации ошибок
Доступны функции обнаружения контуров, автоматического определения центра в режиме реального времени, разрешение смещения фланцев, предотвращения ошибок позиционирования.
Специализированное программное обеспечение
ПО трубореза имеет обширную базу знаний, а также множество схем по настройке и запуску функций: измерения, компенсации, перфорации, маркировки, снятия фаски и другое.
Технические характеристики
| Основные параметры | |
|---|---|
| Мощность лазера | 6000-20000 Вт |
| Фокусное расстояние | 250-275 мм |
| Наличие автофокуса | Имеется |
| Дисплей | 23,6-дюймовый сенсорный экран |
| Система ЧПУ | FARLEY |
| Программное обеспечение для раскроя стали | Поддержка tekla и STEP |
| Количество осей направления | 5 осей (X/Y/Z/A/C) |
| Параметры обработки | |
| Виды обрабатываемых изделий | Двутавровые балки, швеллеры, угловые стальные трубы и т. д. |
| Макс. длина обрабатываемых изделий | 12000 мм |
| Макс. ширина обрабатываемых изделий | 1000 мм |
| Макс. высота обрабатываемых изделий | 400 мм |
| Макс. толщина вертикальной резки | 30 мм |
| Диапазон резки под углом | 0-45° |
| Система автоматической загрузки и разгрузки | |
| Система обработки | Роботизированное позиционирование с портальной пятиосевой 3D-резкой |
| Система погрузки и разгрузки | Погрузочная и разгрузочная стойка, с подъемом и транспортировкой заготовок |
| Транспортировка заготовки | Роликовый конвейер с центрирующими зажимами и обнаружением деформаций |
| Тип роботизированной руки | Захватная механическая рука с передачей по осям X/Y/Z |
| Защита зоны обработки | Полностью изолированная защитная кабина |
| Удаление отходов | Автоматическая выгрузка |
Pежущая способность
Образцы резки
