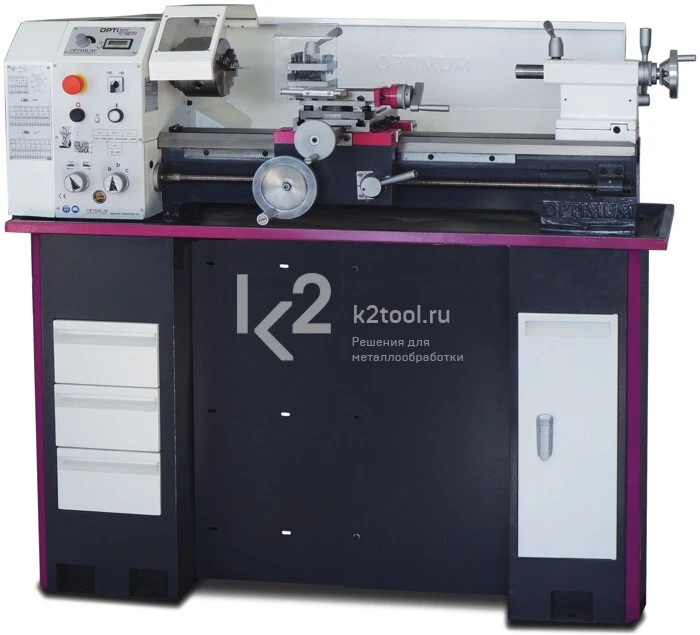

Настольный токарный станок с удлиненной станиной 700 мм для ответственных работ: коробка подач с масляной ванной, проходное отверстие шпинделя 26 мм, максимальная высота державки резца 13 мм. Идеален для изготовления небольших деталей приборов, машин и механизмов и продвинутого домашнего использования.
Особенности
- Точная обработка.
- Мощный, не требующий обслуживания двигатель.
- Сильно ребристая призматическая станина из серого чугуна.
- Плавный механизм подачи с закругленными передачами, работающими в масляной ванне.
- Закаленные и шлифованные направляющие оси Z.
- Допуск радиального биения шпинделя менее 0,009 мм.
- Радиальное биение патрона менее 0,04 мм.
- Продольный/ходовой винт с автоматическим режимом.
- Ходовой винт для нарезания резьбы или автоматической продольной подачи.
- Четырехпозиционный держатель инструмента.
- Все направляющие могут быть отрегулированы клиновыми вставками.
- Правое/левое вращение переключается на панели управления.
- Закаленный основной шпиндель, установленный в регулируемых прецизионных конических роликовых подшипниках.
- Конические роликовые подшипники качества P5.
- Закаленный хвостовик шпинделя с диаметром отверстия в шпинделе 26 мм.
- Трапециевидная резьба ходового винта.
- Защита от стружки на верхней салазке.
- Поперечное смещение задней бабки на ±5 мм для точения длинных конусов.
- Маховик перемещения задней бабки с ценой деления лимба 0,02 мм.
- Быстрая, простая и не требующая инструментов регулировка с помощью зажимной рукоятки.
- Двойной упорный подшипник ходового винта.
- Сменные шестерни обеспечивают большой диапазон нарезаемых резьб.
- Маховики с ценой деления лимба 0,04/0,01 мм.
- 3-кулачковый токарный патрон в стандартной комплектации.
- Упорный подшипник.
- Кнопка аварийного останова.
- Полностью готов для работы.
- Тихий, мощный и бесщеточный двигатель постоянного тока с превосходными характеристиками управления.
- Простая смена скорости с помощью потенциометра.
- Цифровой дисплей.
- Высококачественный токарный патрон для работы на высоких оборотах.
Технические характеристики
| Главный двигатель | 0,85 кВт |
| Параметры питания | 230 В |
| Диапазон продольных продаж | 0,07-0,4 мм/об |
| Кол-во продольных подач | 6 |
| Шаг метрической резьбы | 0,2-3,5 мм/об |
| Кол-во шагов | 18 |
| Шаг дюймовой резьбы | 56-8 ниток на дюйм |
| Кол-во шагов | 21 |
| Кол-во передач | 6 |
| Диапазон скоростей | 150-2000 об/мин |
| Патрон шпинделя | короткий конус |
| Диаметр сквозного отверстия в шпинделе | 26 мм |
| Конус шпинделя | КМ4 |
| Держатель инструмента макс. высота патрона | 13,5 мм |
| Конус пиноли задней бабки | КМ2 |
| Перемещение пиноли задней бабки | 85 мм |
| Ход по оси Х | 60 мм |
| Ход по оси Z | 160 мм |
| Высота центров | 140 мм |
| РМЦ | 700 мм |
| Диаметр обработки над станиной | 266 мм |
| Ширина станины | 180 мм |
| Габариты | 1379×640×535 мм |
| Масса | 180 кг |
Комплект поставки
- Токарный трехкулачковый патрон Ø 125 мм.
- Центр упорный КМ2 и КМ3.
- Комплект сменных шестерен гитары.
- Комплект обслуживающего инструмента.
- Четырехпозиционный держатель инструмента.
- Поддон для стружки.
