Портативная сварочная каретка, предназначенная для термической резки и выполнения высококачественных сварных швов большой длины.
![]() |
Непрерывная сварка | ![]() |
Вертикальная скорость 10-200 см/мин | ![]() |
Горизонтальная скорость 10-200 см/мин |
![]() |
Мин. радиус выпуклости для полугибких направляющих 5 м | ![]() |

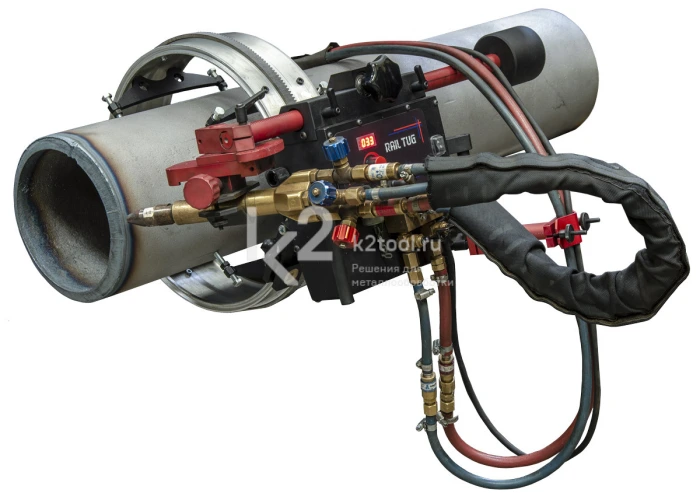

Кольцевая направляющая от OD 200 мм до 3 м | ![]() |
Сверхгибкая направляющая
мин. OD 1500 мм мин. ID 3400 мм |
Особенности
- Компактная легкая конструкция.
- Зубчато-реечная передача, позволяющая достигать точной геометрии сварного шва.
- Полугибкие направляющие для работы с листами и резервуарами ∅10 м.
- Широкая область применения: плоские и изогнутые листы, трубы.
- Работа во всех сварочных позициях (PA, PB, PC, PD, PE, PF, PG) благодаря приводу с зубчато-реечной передачей и системе направляющих с вакуумными фиксаторами.
- Применяется там, где требуются непрерывные сварные швы.
- Система контроля скорости с обратной связью на базе электродвигателя с энкодером максимально стабилизирует скорость движения, снижает до минимума количество дефектов сварного шва.
- ЖК-дисплей для предварительной настройки скорости.
- Минимальный диаметр труб 200 мм.
- Возможность сварки с колебаниями с помощью сварочного осциллятора OSC-8.
Технические характеристики
Параметры сети | 1ф., 115–230 В, 50–60 Гц |
Мощность | 66 Вт |
Сварочные положения | PA, PB , PC, PD, PE, PF, PG |
Диаметр горелок | 16–22 мм (опционально 35 мм) |
Минимальный радиус кривизны поверхности заготовки | 5 м |
Минимальная толщина заготовки | 5 мм |
Горизонтальная/вертикальная сила тяги | 300/200 Н |
Тип горелок | MIG/MAG, SAW, плазма, газ |
Диапазон пространственной регулировки | 0–35 мм, вверх-вниз, влево-вправо |
Горизонтальная скорость | 10-200 см/мин |
Вертикальная скорость | 10-200 см/мин |
Масса | 10 кг |
Запоминание режимов сварки | 1 (последний использовавшийся) |
Артикул | WOZ-0570-10-20-00-0 |
Положения сварки
Конструкция

- Рейка 540 мм
- Рычаг блокировки рейки
- Панель управления
- Ручка регулировки реечной передачи
- Рейка 300 мм с регулировкой 180 мм
- Реечный держатель
- Зажимной блок с рычагами
- Держатель горелки с фиксатором
- Направляющий ролик
- Ручка для транспортировки
- Регулируемый ролик
- Гнездо поджига дуги
Аксессуары
- Кабель 3 м (230 В), арт. PWD-0466-18-00-00-0.
- Кабель поджига сварочной дуги 6,5 м, арт. KBL-0466-17-00-00-0.
- Зубчатые штанги удлиненные:
- Держатель кабеля, арт. UCW-0523-05-01-00-0.
- Держатель рейки, арт. ZSP-0475-62-00-00-0.
- Рейка 300 мм с регулировкой 180 мм, арт. RAM-0523-17-00-00-0.
- Зажимной блок с рычагами, арт. KST-0525-11-00-00-0.
- Держатель горелки с фиксатором, арт. UCW-0476-20-00-00-0.
- Регулировка реечной передачи, арт. PKT-0341-13-00-00-0.
- Противовес 1,3 кг, арт. PWG-0475-09-00-00-0.
- Большой противовес 2,6 кг, арт. PWG-0475-10-00-00-0.
- Зажимы для горелки:
- Стандартный держатель горелки (диаметр 28-35 мм), арт. ZCS-0475-28-10-00-0.
- Стержень 203 мм, арт. KLM-0236-00-16-00-0.
- Стандартный держатель горелки с регулировкой угла, арт. UCW-0475-28-00-00-0.
- Высокоточный держатель горелки с регулировкой высоты и угла, арт. UCW-0475-08-00-00-0.
- Цилиндрические держатели горелки:
- Высокоточный держатель горелки, диаметр 30 мм, арт. UCW-0475-59-00-00-0.
- Высокоточный держатель горелки, диаметр 35 мм, арт. UCW-0475-42-00-00-1.
-
Газораспределители:
- 2×2, арт. RZD-0475-64-00-00-0.
- 2×3, арт. RZD-0475-63-00-00-0.
- 3×3, арт. RZD-0475-74-00-00-0.
- 2x2 с запорным клапаном арт. RZD-0475-65-00-00-0.
- 2x3 с запорным клапаном арт. RZD-0475-66-00-00-0.
- 3x3 с запорным клапаном арт. RZD-0475-72-00-00-0
Направляющие рельсы
- Жесткий, арт. PRW-0482-47-00-00-0.
- Полугибкий (мин. радиус гиба 5 м), арт. PRW-0482-15-05-00-0.
- Сверхгибкий (мин. радиус гиба 0,75 м), арт. TRO-0673-00-00-00-0.
- Кольцевой (мин. радиус гиба 0,1 м), арт. TRO-0523-14-00-00-0.
- Кольцевой под заказ от 200 мм OD до 3000 мм OD с вариацией опор.
