Листогибочные тандемные прессы Heden серии PDT

Heden PDT – серия тандемные листогибочных прессов. Подходят для гибки длинных или широких деталей. Система "тандем" позволяет двум станкам работать независимо или вместе, обеспечивая более быстрые и качественные результаты по сравнению с обычными большими листогибочными станками.

Особенности

Cильная антиэксцентрическая нагрузка.
Выдвижная четырехточечная рельсовая направляющая.
Рабочий стол с механизмом компенсации прогиба.
Y1, Y2, X, R + V (система бомбирования (антипрогиба)).
ЧПУ-контроллер DA53T.
Моторизованный задний упор X=600 мм c точностью ±0,03.

Технические характеристики

		PDT-40041	PDT-40051	PDT-40061	PDT-50041	PDT-50051	PDT-50061	PDT-50081	PDT-60041	PDT-60051	PDT-60061	PDT-60081	PDT-80061	PDT-80081	PDT-100061	PDT-100081	PDT-120061	PDT-120081	PDT-1200120
Макс. усилие	кH	4000	4000	4000	5000	5000	5000	5000	6000	6000	6000	6000	8000	8000	10000	10000	12000	12000	12000
Длина гибки	мм	4100	5100	6100	4100	5100	6100	8100	4100	5100	6100	8100	6100	8100	6100	8100	6100	8100	12000
Расстояние между колоннами	мм	3300	4300	5000	3300	4100	5000	6500	3300	4300	5000	6500	5000	6500	5000	6500	5200	6500	9500
Глубина зева	мм	400	400	500	400	500	500	400	500	500	500	600	600	600	650	600	600	600	600
Ход	мм	300	300	300	300	300	300	300	350	350	350	350	400	400	400	400	400	400	400
Просвет	мм	580	580	580	580	580	580	580	630	630	630	630	630	680	1400	680	680	680	720
Макс. скорость подхода	мм/с	100	100	90	90	80	90	90	80	80	80	80	80	90	90	90	80	80	80
Рабочая скорость	мм/с	8	8	8	8	8	9	8	8	8	8	8	8	9	9	8	8	8	8
Макс. скорость возврата	мм/с	90	80	80	80	70	85	70	80	70	70	70	70	80	80	70	70	70	70
Мощность	кВт	30	30	30	37	37	37	37	45	45	45	45	75	75	90	90	90	90	90
Объем масляного бака	л	800	800	800	800	800	800	1000	1000	1000	1000	1400	1400	1600	1400	1600	1600	2000	2000
Общая длина	мм	4600	5600	6600	4600	5600	6600	8600	4600	5600	6600	8600	6600	8600	6600	6600	6600	8600	12600
Общая ширина	мм	2200	2200	2200	2200	2300	2300	2300	2500	2500	2500	2500	2900	2900	3000	3200	3200	3200	3200
Общая высота	мм	3400	4100	4100	3600	4200	4200	4500	4200	4200	4400	4500	4900	5300	5300	5800	5800	6100	7100
Масса	кг	26000	32500	37000	31000	37000	49000	65000	40000	51000	56000	70000	75000	90000	88000	106000	95000	116000	198000

Стандартная комплектация

Y1, Y2, X, R + V (система бомбирования (антипрогиба)).
ЧПУ-контроллер DELEM53T.
Моторизованный задний упор X=600 мм.
Быстросъемный пуансонодержатель.
Раздвижные кронштейны для поддержания переднего листа тяжелого типа.
Большой нижний стол с моторизованной системой компенсации прогиба.
Оптические весы Fargo.

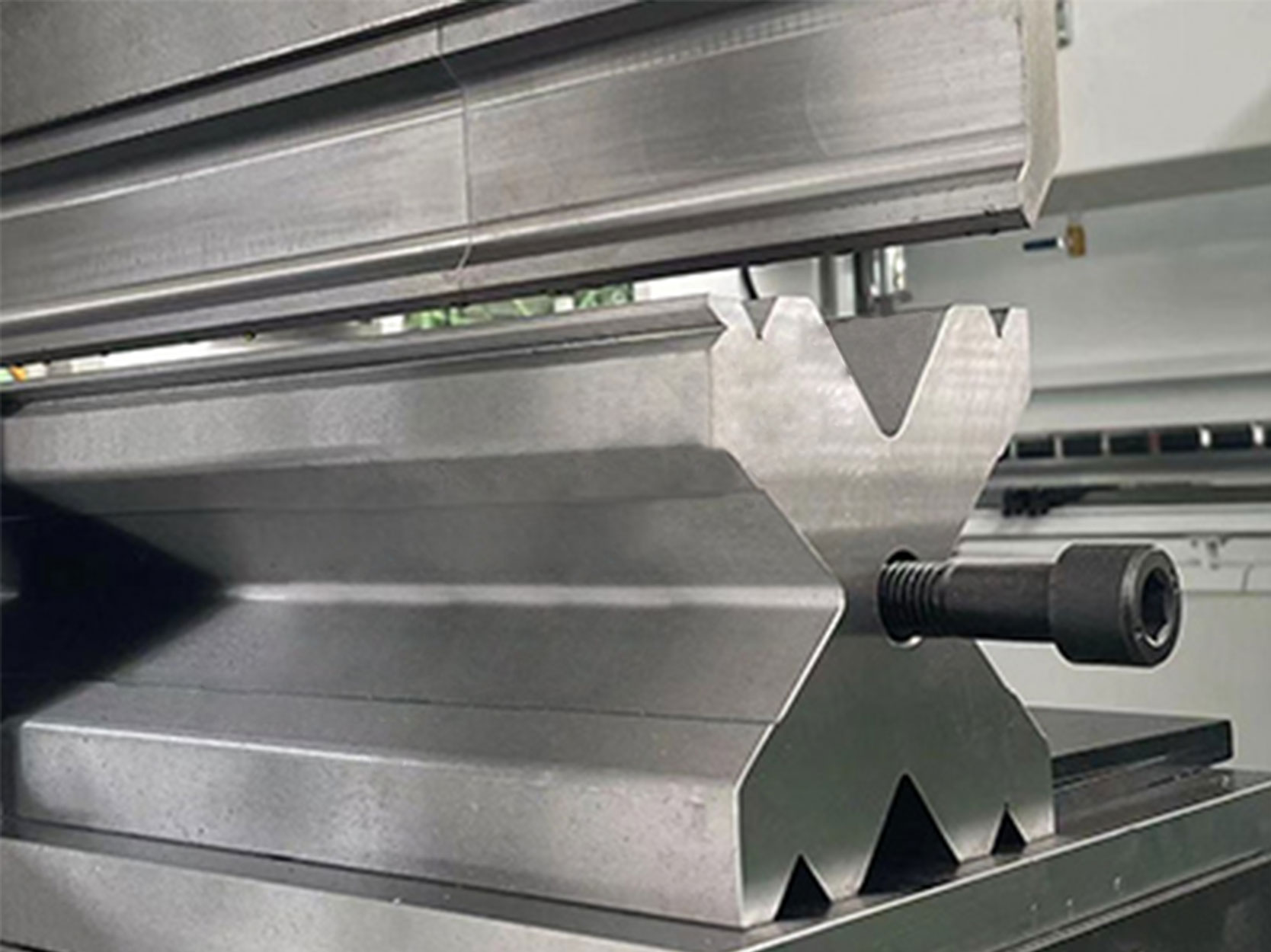

Комплект пуансонов и штампов.
Распределительный шкаф (Schneider).
Светодиодная подсветка.

Анализ методом конечных элементов (FEA) и анализ напряжения

Программа CAE от SOLIDWORKS используется в качестве метода анализа нелинейной статической конструкции, напряжения и деформации рам пресса. Для сложных работ рекомендуется использовать моделирование переходных процессов и комбинацию вышеперечисленных методов FEA.

Система компенсации прогиба (бомбирование)

Позволяет автоматически компенсировать возможные деформации при гибке. При этом угол изгиба остается неизменным по всей длине заготовки.

Система числового управления

Контроллер DELEM DA-53T

Сенсорная навигация с помощью "горячих клавиш".
Цветной TFT-дисплей высокого разрешения 10,1".
До 4 осей (Y1, Y2 + 2 вспомогательные оси).
Библиотека инструментов / материалов / изделий.
Управление сервоприводам и частотным преобразователем.
Улучшенные алгоритмы управления по оси Y для клапанов с замкнутым / разомкнутым контуром.
Интерфейс USB-накопителя.
Profile-Т - автономное ПО.
