Листогибочные синхронизированные прессы c ЧПУ Heden серии PDA

Производитель: Heden Оставить отзыв Задать вопрос Распечатать

Heden PDA – серия листогибочных прессов с синхронизированными гидроцилиндрами управляемыми ЧПУ.

Особенности

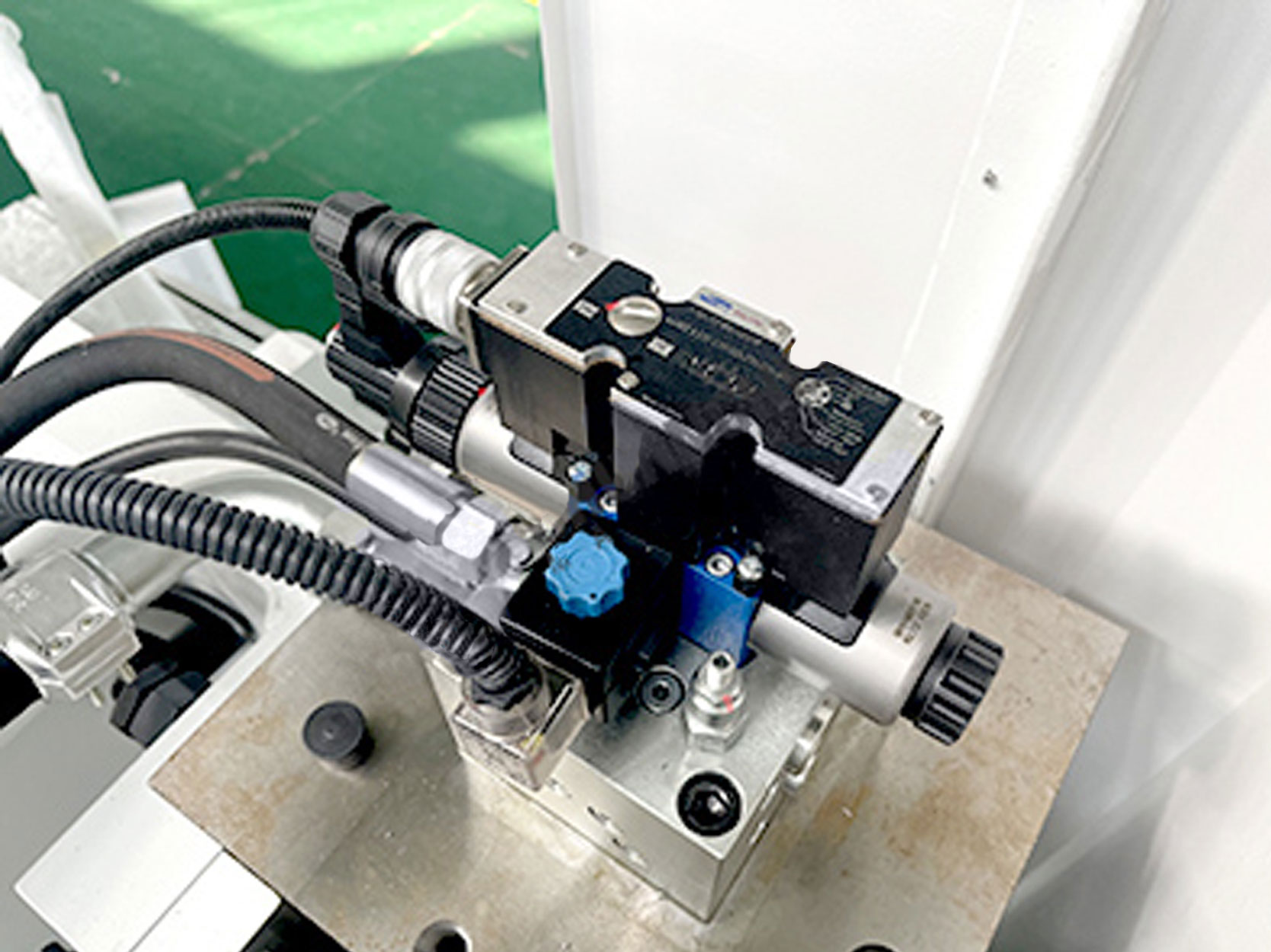

Электрогидравлическая сервосистема с возможностью регулировки управления.
Y1, Y2, X, R + V (система бомбирования(антипрогиба)).
Контроллер ЧПУ.
Моторизованный задний упор X=600 мм.
Точность ±0,03.

Технические характеристики

		PDA-301050	PDA-4013	PDA-5015	PDA-7020	PDA-8025	PDA-11025	PDA-11032	PDA-11041	PDA-13032	PDA-13041	PDA-13045	PDA-13051	PDA-17032	PDA-17041	PDA-17051	PDA-17061	PDA-22032	PDA-22041	PDA-22051	PDA-22061	PDA-25032	PDA-25041	PDA-25051	PDA-25061	PDA-25071	PDA-32032	PDA-32041	PDA-32051	PDA-32061	PDA-32071
Макс. усилие	кH	300	400	500	700	800	1100	1100	1100	1300	1300	1300	1300	1700	1700	1700	1700	2200	2200	2200	2200	2500	2500	2500	2500	2500	3200	3200	3200	3200	3200
Длина гибки	мм	1050	1300	1500	2000	2500	2500	3200	4100	3200	4100	4500	5100	3200	4100	5100	6100	3200	4100	5100	6100	3200	4100	5100	6100	7100	3200	4100	5100	6100	7100
Расстояние между колоннами	мм	900	1050	1200	1700	1700	2100	2700	3600	2700	3600	4050	4300	2700	3600	4300	5000	2700	3600	4300	5000	2700	3300	4300	5000	5900	2700	3300	4300	5000	5900
Глубина зева	мм	200	270	270	320	320	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400
Ход	мм	150	150	150	150	150	200	200	200	200	200	200	200	200	200	200	200	200	200	200	200	250	250	250	250	250	300	300	300	300	300
Просвет	мм	410	430	430	430	430	480	480	480	480	480	480	480	480	480	480	480	480	480	480	480	530	530	530	530	530	580	530	580	580	580
Макс. скорость подхода	мм/с	180	180	180	180	180	180	180	180	160	180	160	180	160	160	150	150	140	140	120	120	140	140	140	130	130	150	130	120	120	120
Рабочая скорость	мм/с	14	14	12	12	12	10	10	10	10	10	10	10	10	10	9	9	10	9	10	10	9	9	9	9	9	9	9	9	9	9
Макс. скорость возврата	мм/с	150	160	160	140	140	130	130	130	130	120	120	120	120	120	130	100	110	100	95	95	100	100	100	100	100	95	90	90	90	90
Мощность	кВт	4	4	5.5	5.5	5.5	5.5	7.5	7.5	7.5	7.5	7.5	7.5	11	11	11	15	11	11	11	15	15	15	15	18.5	22	22	22	22	30	30
Объем масляного бака	л	100	120	200	300	300	300	300	300	300	300	400	300	350	350	350	400	350	400	400	500	400	400	400	500	600	400	500	500	600	600
Габариты	мм	1400×1500×2245	1700×1500×2245	1900×1500×2350	2500×1600×2700	2800×1600×2700	2900×1800×2750	3600×1800×2700	4500×1800×2800	3600×1800×2700	4500×1800×9800	4900×1800×2800	5400×1800×2980	3600×1800×2700	4500×2800×10900	5400×1800×2900	6500×1900×3450	3600×2000×2900	4500×2000×2950	5400×2000×3200	6400×2000×3350	3600×2000×2920	4500×2000×2980	5400×2000×3200	6400×2000×3350	7400×2200×3500	3600×2100×3150	4500×2100×3200	5500×2200×3450	6500×2200×3800	7600×2200×4000
Масса	кг	2000	2300	3100	3850	4950	6000	6500	8500	7700	9800	10000	12000	9800	10900	13000	18000	10500	11000	13200	19600	12300	15300	19600	24300	25500	15800	17800	23400	27200	28900

Стандартная комплектация

Y1, Y2, X, R и ось поддержки, регулируемая вручную.

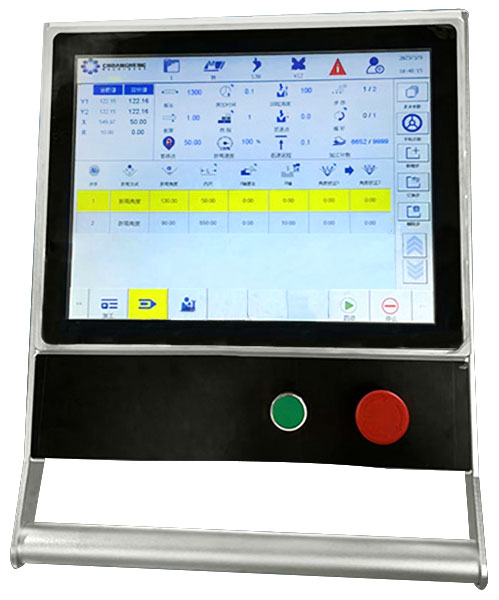

ЧПУ-контроллер.
Моторизованный задний упор X=600 мм.
Быстросъемный пуансонодержатель.

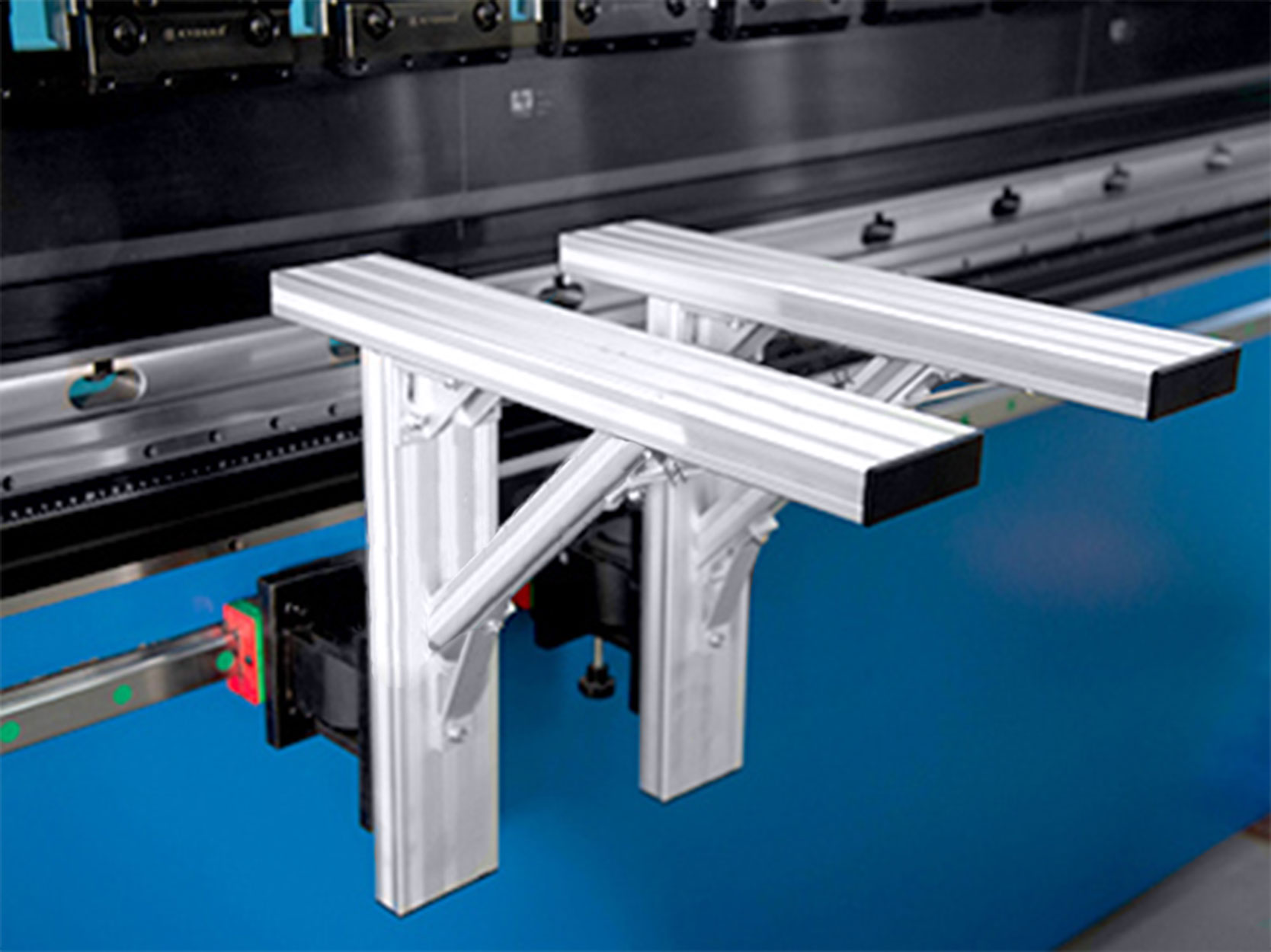

Раздвижные кронштейны для поддержания переднего листа.
Узкий нижний стол (европейского типа) с моторизованной системой компенсации прогиба.
Оптические весы GIVI.
Комплект пуансонов и штампов.

Анализ методом конечных элементов (FEA) и анализ напряжения

Программа CAE от SOLIDWORKS используется в качестве метода анализа нелинейной статической конструкции, напряжения и деформации рам пресса. Для сложных работ рекомендуется использовать моделирование переходных процессов и комбинацию вышеперечисленных методов FEA.
