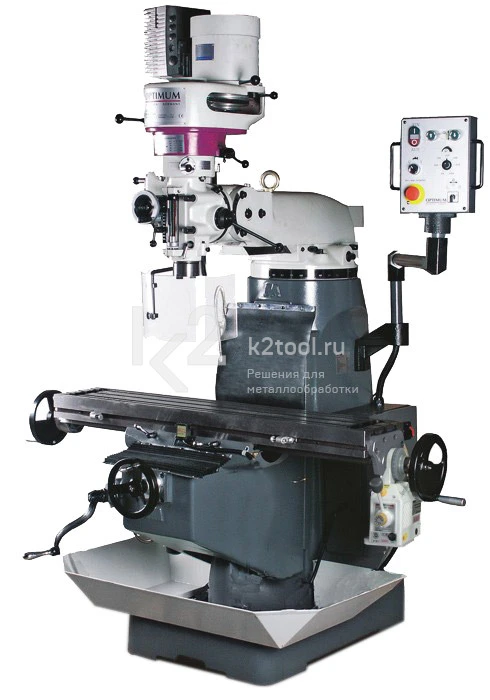

Многофункциональный универсальный фрезерный станок для сложных работ с УЦИ и электронным управлением оборотами шпинделя.
Удобный и эргономичный пульт управления станком
Трехосевая цифровая индикация позиций и перемещений
Координатный стол станка с приводами по осям Y и Z и насосом центральной системы смазки
Привод на оси Y (перемещение стола в поперечном направлении)
Привод на оси X (перемещение стола в продольном направлении)
Шпиндель станка с опциональными цанговым патроном и фрезой
Привод на оси Z (перемещение стола в вертикальном направлении)
Ходовой винт оси Х
Особенности
- Жесткая массивная конструкция из высококачественного чугуна Meehanite.
- Бесступенчатое регулирование оборотов частотным преобразователем Lenze (Made in Germany).
- Автоматическая подача по всем осям.
- Цифровая индикация перемещений по всем осям.
- Качественные роликоподшипники обеспечивают радиальное биение шпинделя менее 0,01 мм.
- Массивный, жесткий, большеразмерный координатный стол с точно обработанной поверхностью.
- Стабильные прямоугольные направляющие оси Z.
- Направляющие типа «ласточкин хвост» по осям X и Y.
- Грубая и микрометрическая подача пиноли.
- Автоматическая подача пиноли с возможностью обработки по упору.
- Широкий диапазон возможных положений фрезерной головки: наклон на ±90°, поворот хобота на ±90° и наклон в перпендикулярной столу плоскости на ±45°.
- Система подачи СОЖ со встроенным баком.
- Регулируемый упор глубины сверления.
- Удобная, эргономичная панель управления.
- Большие возможности по очень хорошей цене.
Технические характеристики
| Параметры сети | 380 В, ~50 Гц |
| Общая потребляемая мощность | 3,75 кВт |
| Насос подачи СОЖ | 100 Вт |
| Макс. диаметр рассверливания в стали | 32 мм |
| Макс. диаметр сверления в стали | 28 мм |
| Макс. диаметр торцевой фрезы | 100 мм |
| Макс. диаметр концевой фрезы | 20 мм |
| Конус шпинделя | ISO 40 (DIN 2080) |
| Частота вращения шпинделя | 10−6750 об/мин |
| Кол-во ступеней | 8 |
| Регулирование внутри диапазона | Бесступенчатое |
| Ход пиноли | 127 мм |
| Вылет оси шпинделя | 200-680 мм |
| Наклон фрезерной головки | ±45° |
| Автоматическая подача пиноли | 0,04/0,08/0,15 мм/об |
| Размер координатного стола | 1370×255 мм |
| Максимальная нагрузка на стол | 275 кг |
| Макс. расстояние от шпинделя до стола | 405 мм |
| Размер Т-образных пазов | 16 мм |
| Расстояние между пазами | 63 мм |
| Количество пазов | 3 |
| Перемещение по осям | Автоматическое |
| Перемещение по оси X | 800 мм |
| Перемещение по оси Y | 400 мм |
| Перемещение по оси Z | 406 мм |
| Габариты | 1500×1450×2200 мм |
| Масса | 1150 кг |
| Артикул | 3336050 |
Комплект поставки
- Комплект инструмента для обслуживания
- Руководство по эксплуатации на русском языке
