Листогибочные прессы с гибридной сервосистемой Heden серии PDD

Производитель: Heden Оставить отзыв Задать вопрос Распечатать

Heden PDD – серия листогибных прессов с гибридной сервосистемой. Инновационный сервопривод позволяет контролировать движение плунжера, используя минимальное количество масла и затрат электроэнергии. Подходит для гибки любого типа заготовок производимых в больших масштабах.

Особенности

Гибридная сервосистема обеспечивает высокую точность гибки.
Оси Y1, Y2, X, R+V (система бомбирования(антипрогиба)).
Моторизованный задний упор X=600 мм с точностью ±0,03.
Система ЧПУ представлена сенсорным контроллером.
Быстросъемная система зажима верхнего штампа позволяет увеличивает скорость производства.
Уменьшенное потребление масла.
Автоматическое позиционирование пальцев упора.
Потребление энергии на 50% выше, по сравнению с гидравлическими листогибами.
Производительность на 30% выше, по сравнению с гидравлическими листогибами.
Станок сохраняет чистоту окружающей среды за счет отсутствия необходимости утилизации отработанного масла.
Сниженные эксплуатационные расходы.

Технические характеристики

Модель		PDD-11032	PDD-17041
Макс. усилие		1100 кН	1700 кН
Длина гибки		3200 мм	3600 мм
Расстояние между колоннами		2700 мм	3600 мм
Глубина зева		450 мм	450 мм
Ход		200 мм	200 мм
Просвет		480 мм	480 мм
Макс. скорость работы	Скорость подхода	200 мм/с	180 мм/с
	Рабочая скорость	5‑15 мм/с	5‑12 мм/с
	Скорость возврата	200 мм/с	180 мм/с
Мощность		5,5 кВт	11 кВт
Объем масляного бака		60 л	90 л
Габариты		3600×2300×2900 мм	3600×2350×3050 мм
Масса		8600 кг	13500 кг

Стандартная комплектация

Оси управления Y1, Y2, X, R+V (система бомбирования(антипрогиба)).
ЧПУ-контроллер DA53T.
Моторизованный задний упор X=600 мм.

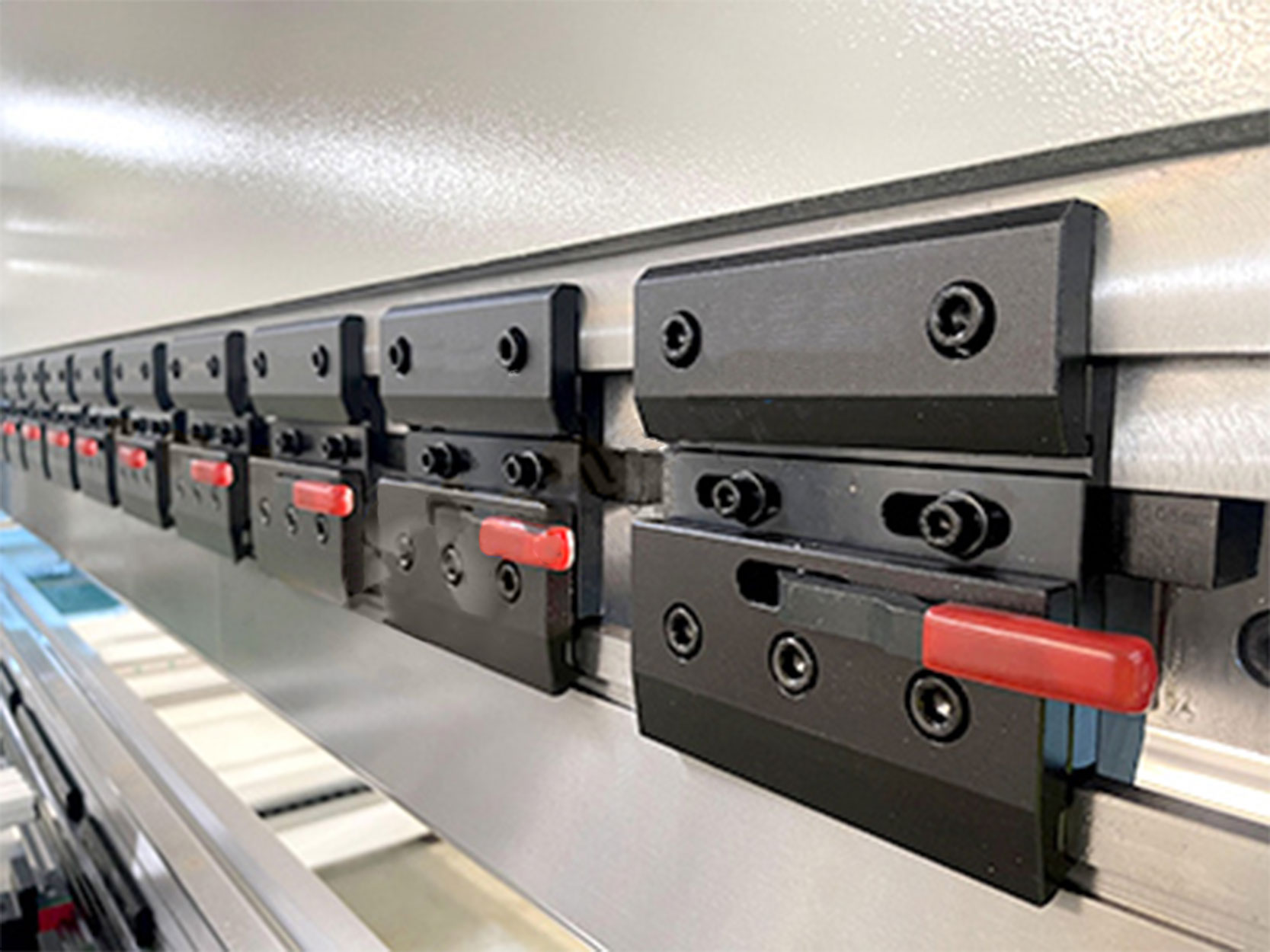

Быстросъемный пуансонодержатель Promecam.

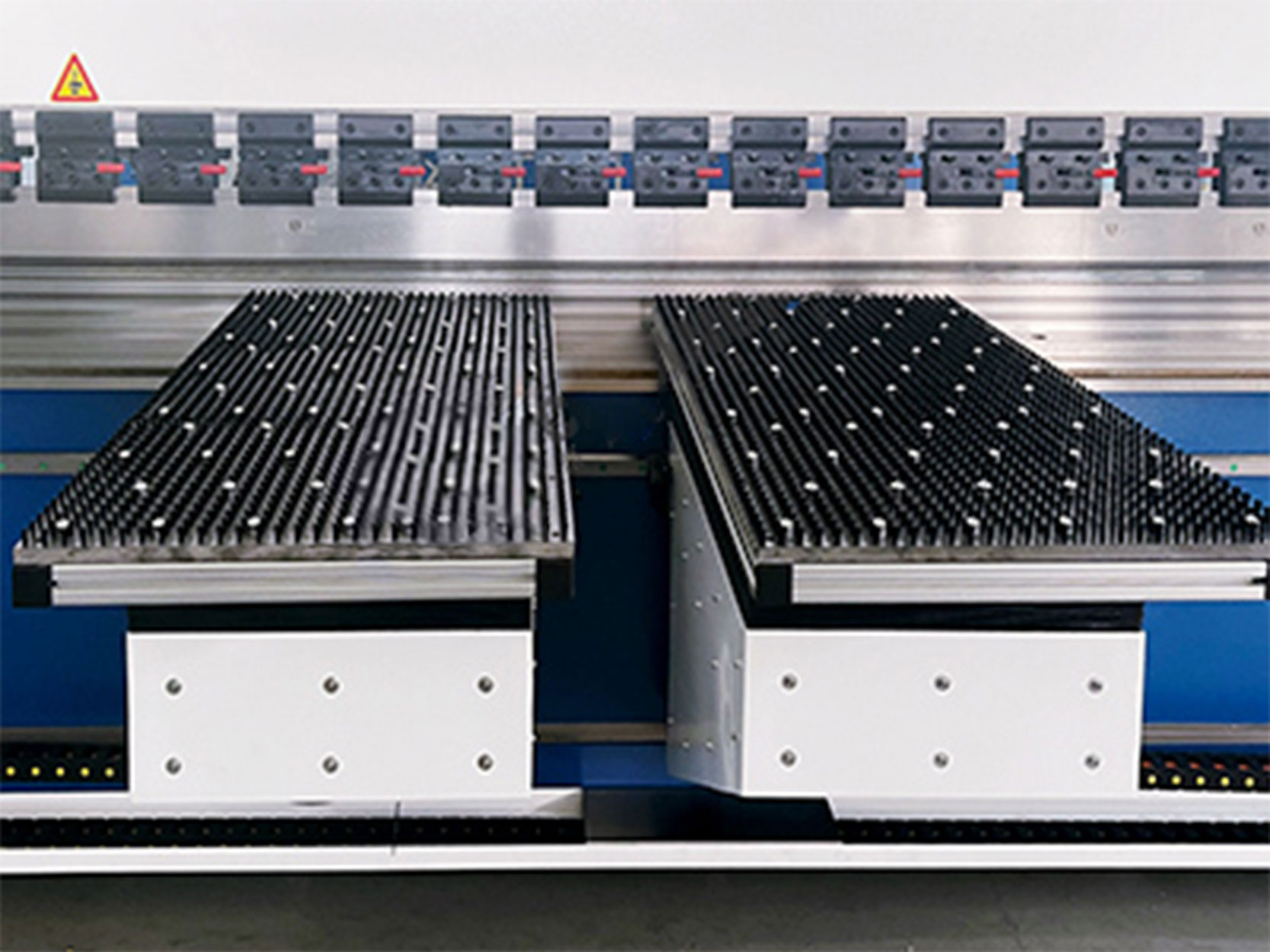

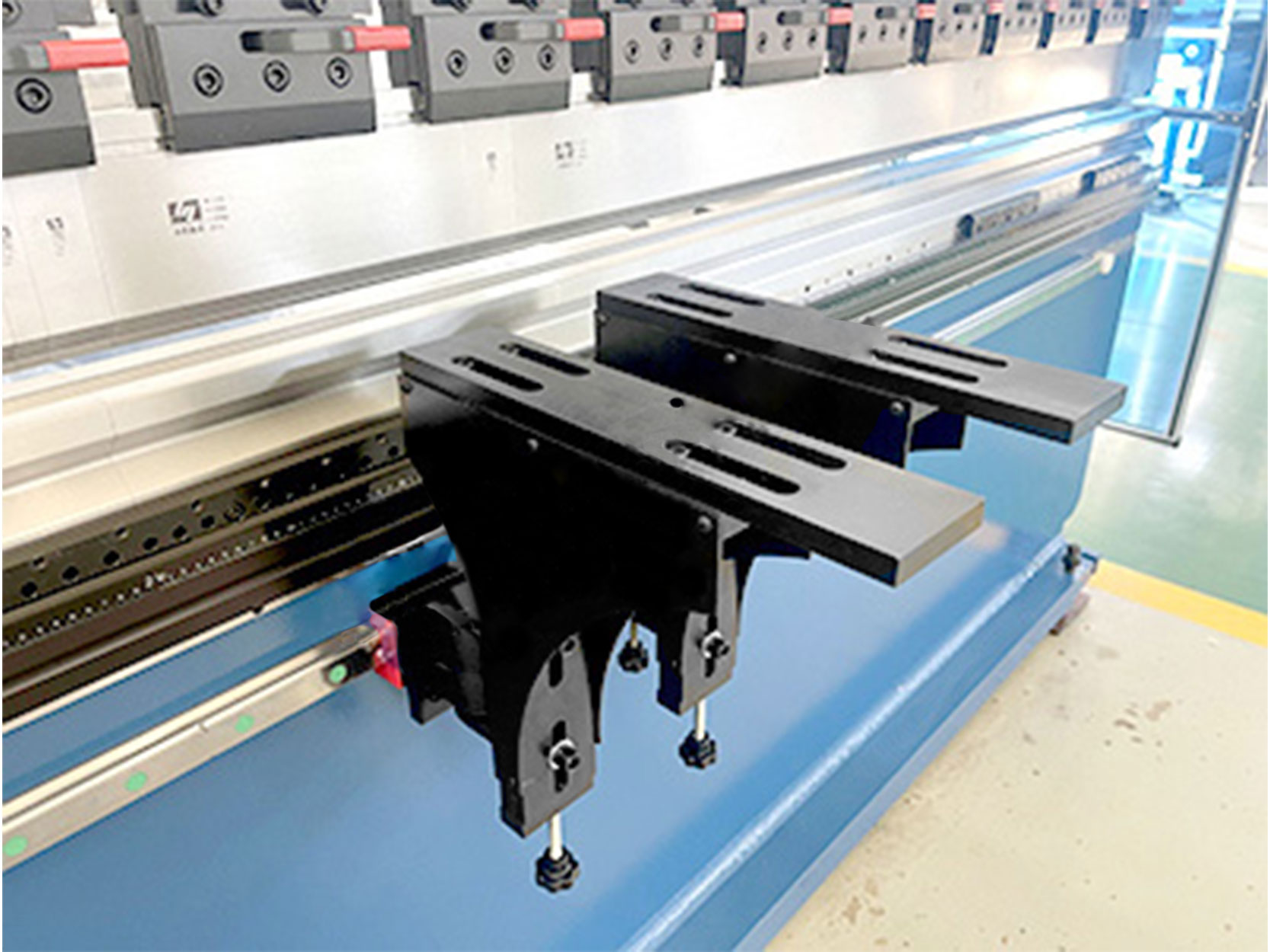

Раздвижные кронштейны для поддержания переднего листа.
Узкий нижний стол (европейского типа) с моторизованной системой компенсации прогиба.
Оптические весы Fargo.

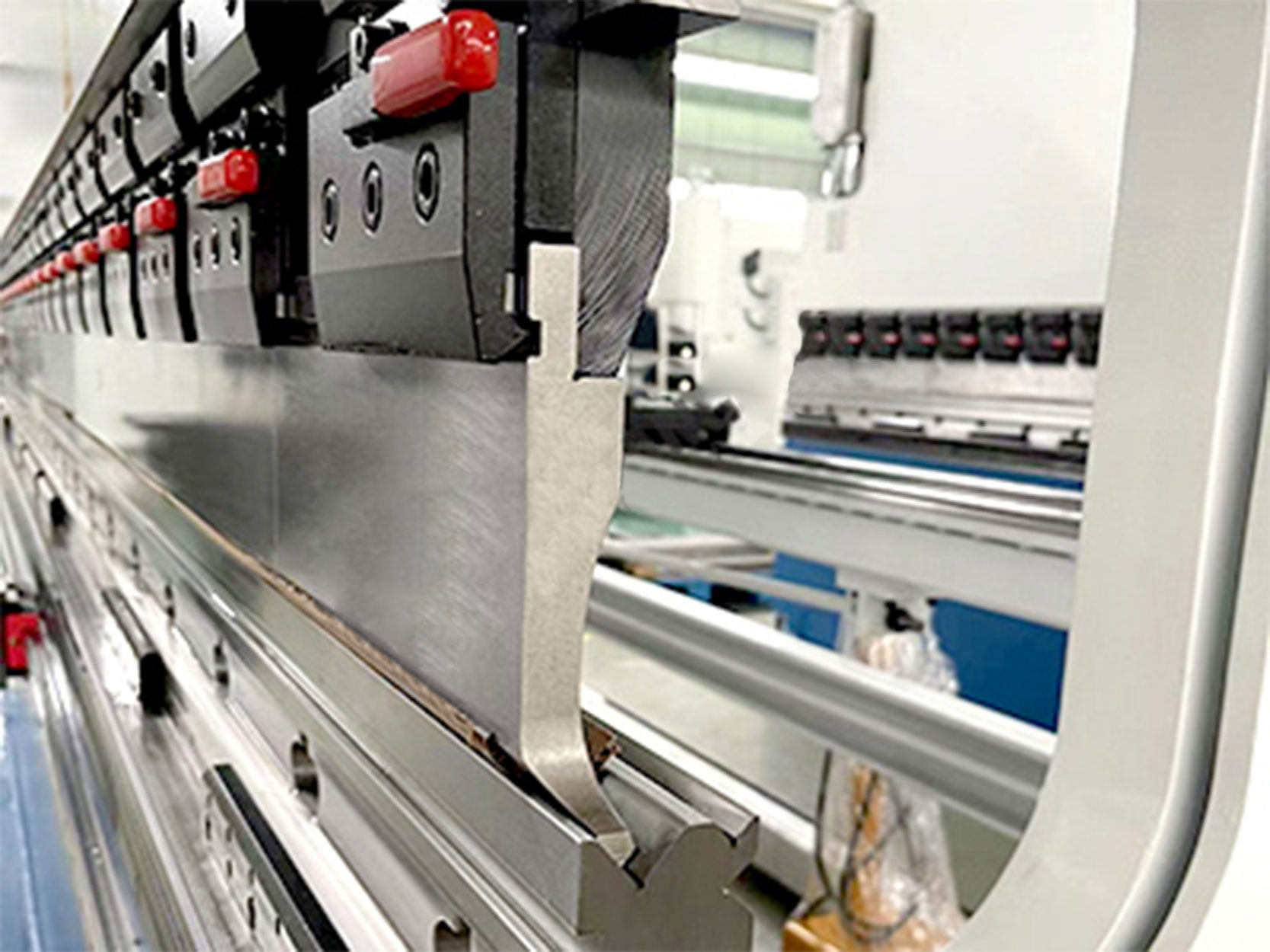

Комплект пуансонов и штампов.
Распределительный шкаф (Schneider).
Гидравлическая система Hoerbiger (HAWEI).
Светодиодная подсветка.

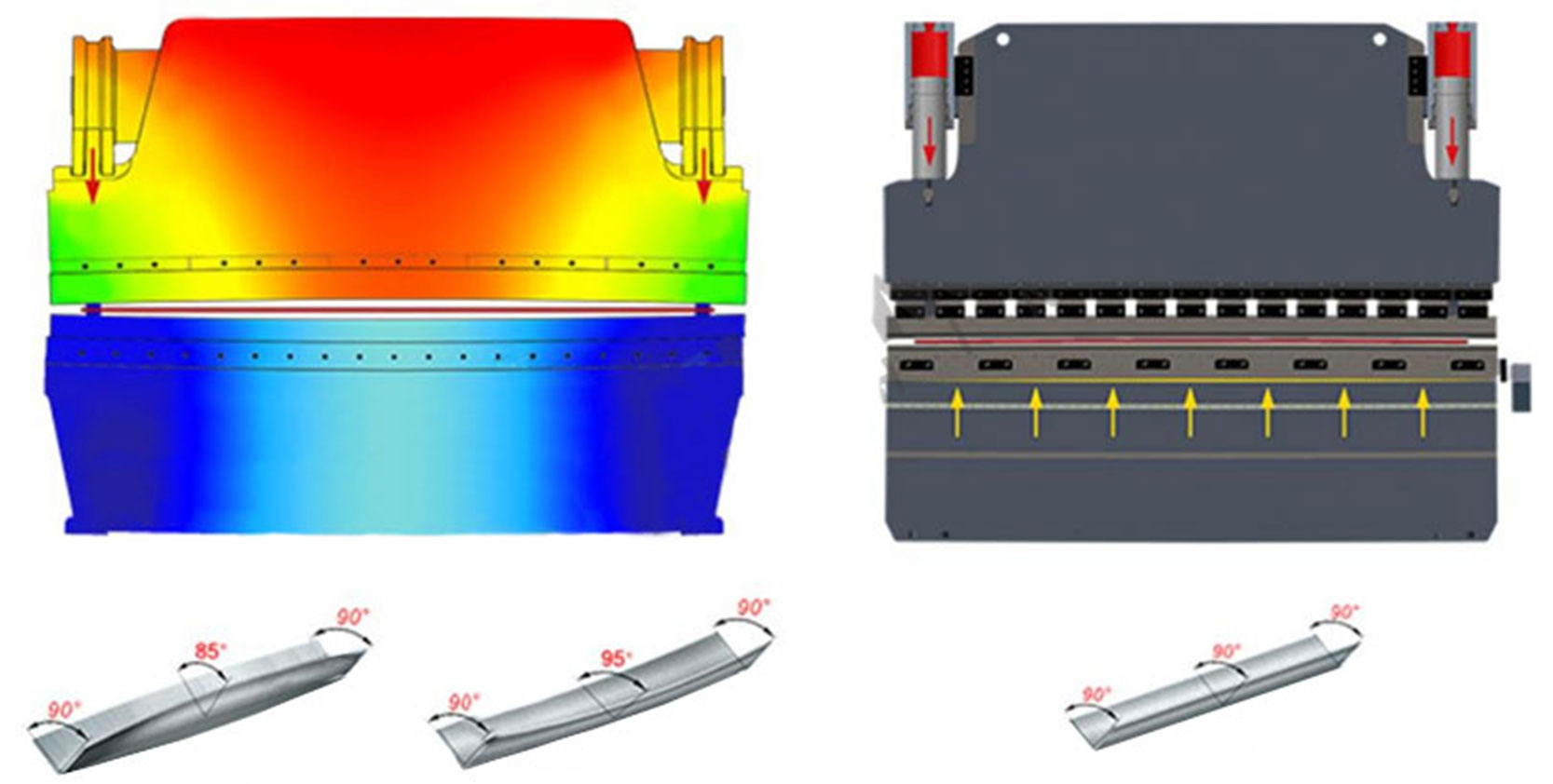

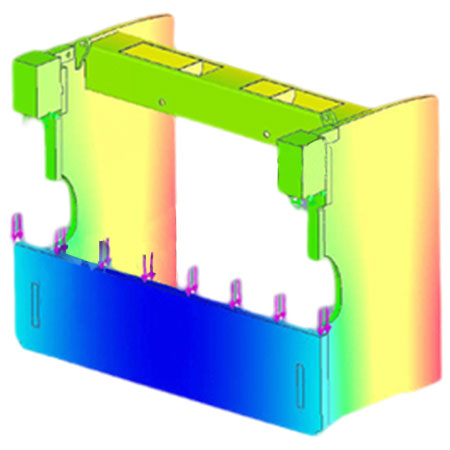

Анализ методом конечных элементов (FEA) и анализ напряжения

Программа CAE от SOLIDWORKS используется в качестве метода анализа нелинейной статической конструкции, напряжения и деформации рам пресса. Для сложных работ рекомендуется использовать моделирование переходных процессов и комбинацию вышеперечисленных методов FEA.

Система компенсации прогиба (бомбирование)

Позволяет автоматически компенсировать возможные деформации при гибке. При этом угол изгиба остается неизменным по всей длине заготовки.

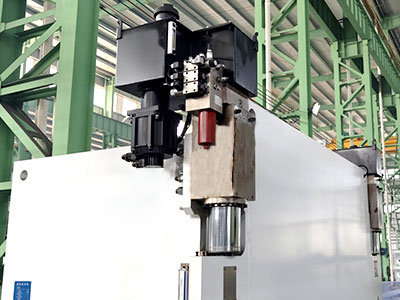

Гибридная сервотехнология

Высокая динамика при низком потреблении энергии.
Соответствие стандартам ЕС.
Сниженный уровень шума (на 50 дБ).
Серводвигатель с замкнутым контуром регулирования скорости.
Энергоэффективность до 35% по сравнению с традиционными системами.

Система числового управления

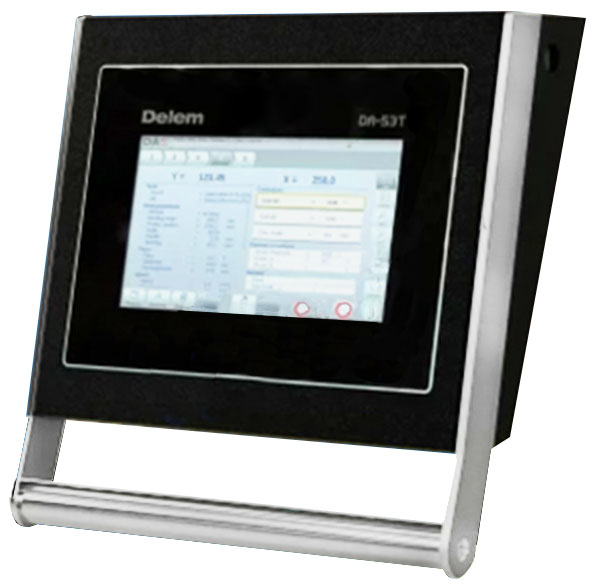

Контроллер DELEM DA-53T

Сенсорная навигация с помощью "горячих клавиш".
Цветной TFT-дисплей высокого разрешения 10,1".
До 4 осей (Y1, Y2 + 2 вспомогательные оси).
Библиотека инструментов / материалов / изделий.
Управление сервоприводам и частотным преобразователем.
Улучшенные алгоритмы управления по оси Y для клапанов с замкнутым / разомкнутым контуром.
Интерфейс USB-накопителя.
Profile-Т - автономное ПО.

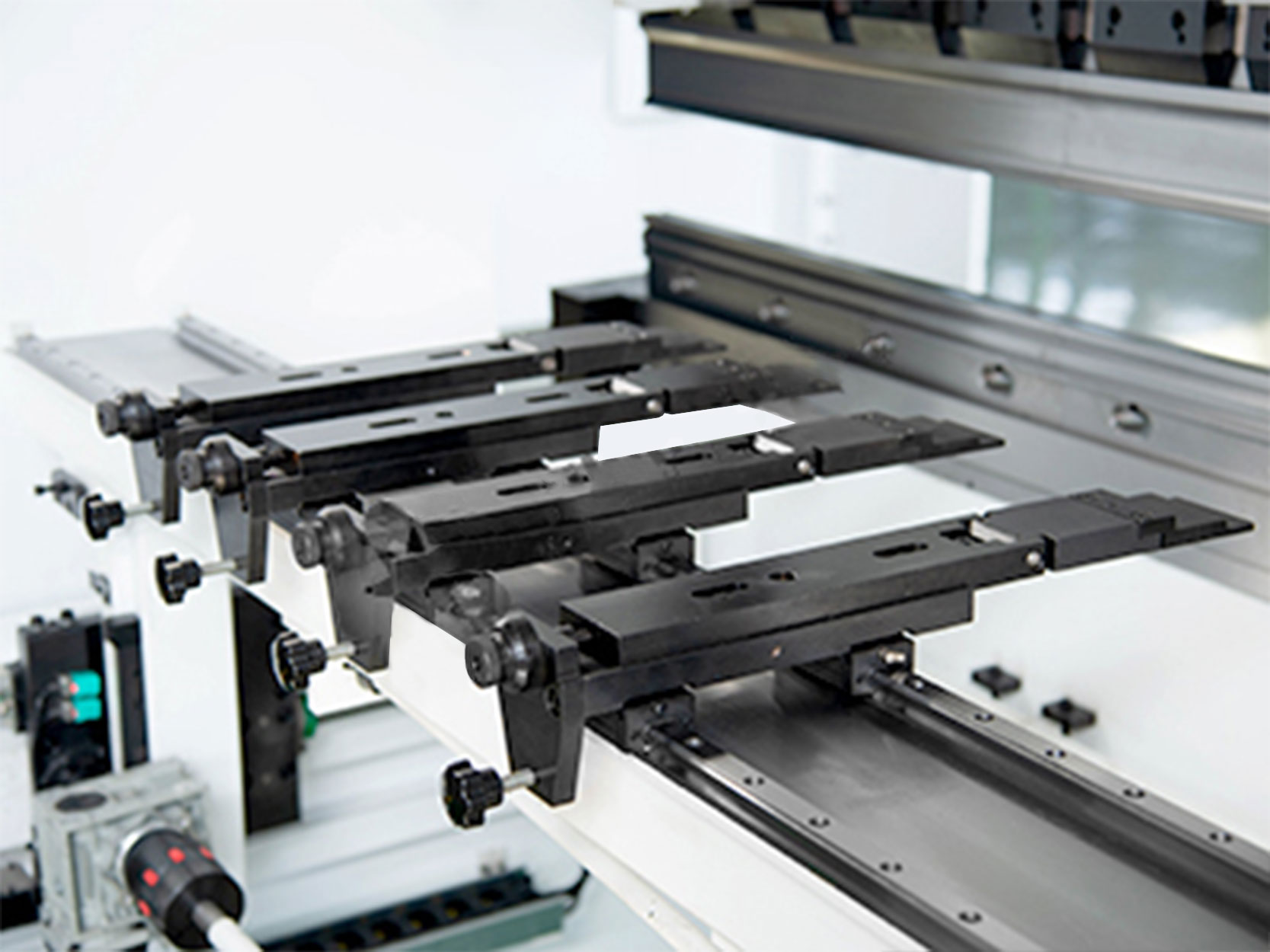

Задний упор BGA-2 с ЧПУ
