Листогибочные прессы с ЧПУ Heden серии PDB

Heden PDB – серия стандартных электро-гидравлических прессов с ЧПУ. Подходит для гибки любых видов заготовок.

Особенности

Полностью замкнутая электрогидравлическая и сервосистема синхронного управления.
Cтабильная точность управления.
Оси управления Y1, Y2, X, R+V (система бомбирования(антипрогиба)).
Контроллер ЧПУ DA53T.
Моторизованный задний упор X=600 мм.
Точность ±0,03.
Система ЧПУ представлена сенсорным контроллером.

Технические характеристики

		PDB-301050	PDB-4013	PDB-5015	PDB-7020	PDB-8025	PDB-11025	PDB-11032	PDB-11041	PDB-13032	PDB-13041	PDB-13045	PDB-13051	PDB-17032	PDB-17041	PDB-17051	PDB-17061	PDB-22032	PDB-22041	PDB-22051	PDB-22061	PDB-25032	PDB-25041	PDB-25051	PDB-25061	PDB-25071	PDB-32032	PDB-32041	PDB-32051	PDB-32061	PDB-32071
Макс. усилие	кН	300	400	500	700	800	1100	1100	1100	1300	1300	1300	1300	1700	1700	1700	1700	2200	2200	2200	2200	2500	2500	2500	2500	2500	3200	3200	3200	3200	3200
Длина гибки	мм	1050	1300	1500	2000	2500	2500	3200	4100	3200	4100	4500	5100	3200	4100	5100	6100	3200	4100	5100	6100	3200	4100	5100	6100	7100	3200	4100	5100	6100	7100
Расстояние между колоннами	мм	900	1050	1200	1700	1700	2100	2700	3600	2700	3600	4050	4300	2700	3600	4300	5000	2700	3600	4300	5000	2700	3300	4300	5000	5900	2700	3300	4300	5000	5900
Глубина зева	мм	200	270	270	320	320	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400
Ход	мм	150	150	150	150	150	200	200	200	200	200	200	200	200	200	200	200	200	200	200	200	250	250	250	250	250	300	300	300	300	300
Просвет	мм	430	430	430	430	430	480	480	480	480	480	480	480	480	480	480	480	480	480	480	480	530	530	530	530	530	580	580	580	580	580
Макс. скорость подхода	мм/с	180	190	190	200	200	200	200	200	200	200	200	180	160	160	150	150	140	140	120	120	140	140	140	130	130	150	130	120	120	120
Рабочая скорость	мм/с	14	14	12	12	12	10	10	10	10	10	10	10	10	10	9	9	10	9	10	10	9	9	9	9	9	9	9	9	9	9
Макс. скорость возврата	мм/с	150	160	160	140	140	130	130	130	130	120	120	120	120	120	130	100	110	100	95	95	100	100	100	100	100	95	90	90	90	90
Мощность	кВт	4	4	5,5	5,5	5,5	7,5	7,5	7,5	7,5	7,5	7,5	7,5	11	11	11	15	11	11	11	15	15	15	15	18,5	22	22	22	22	30	30
Объем масляного бака	л	100	120	200	300	300	300	400	400	400	400	400	400	350	350	350	400	350	400	400	500	400	400	400	500	600	400	500	500	600	600
Габариты	мм	1400×1500×2250	1700×1500×2245	1900×1600×2600	2500×1600×2700	2800×1600×2700	2900×1800×2750	3600×1800×2700	4500×1800×2800	3600×1800×2700	4500×1800×2800	4900×1800×2800	5400×1800×2980	3600×1800×2700	4500×1800×2800	5400×1800×2900	6500×1900×3450	3600×2000×2900	4500×2000×2950	5400×2000×3200	6400×2000×3350	3600×2000×2920	4500×2000×2980	5400×2000×3200	6400×2000×3350	7400×2200×3500	3600×2100×3150	4500×2100×3200	5500×2200×3450	6500×2200×3800	7600×2200×4000
Масса	кг	2300	2700	5500	4500	5800	7000	7600	10000	9000	11500	11800	14000	11500	12800	15200	21000	12000	13000	15500	23000	14400	18000	23000	28500	30000	18500	21000	27500	32000	34000

Стандартная комплектация

Оси управления Y1, Y2, X, R+V (система бомбирования(антипрогиба)).
ЧПУ-контроллер DA53T.
Моторизованный задний упор X=600 мм.
Быстросъемный пуансонодержатель Promecam.
Раздвижные кронштейны для поддержания переднего листа.
Узкий нижний стол (европейского типа) с моторизованной системой компенсации прогиба.
Оптические весы Fargo.
Комплект пуансонов и штампов.
Светодиодная подсветка.

Анализ методом конечных элементов (FEA) и анализ напряжения

Программа CAE от SOLIDWORKS используется в качестве метода анализа нелинейной статической конструкции, напряжения и деформации рам пресса. Для сложных работ рекомендуется использовать моделирование переходных процессов и комбинацию вышеперечисленных методов FEA.

Система компенсации прогиба (бомбирование)

Позволяет автоматически компенсировать возможные деформации при гибке. При этом угол изгиба остается неизменным по всей длине заготовки.

Система числового управления

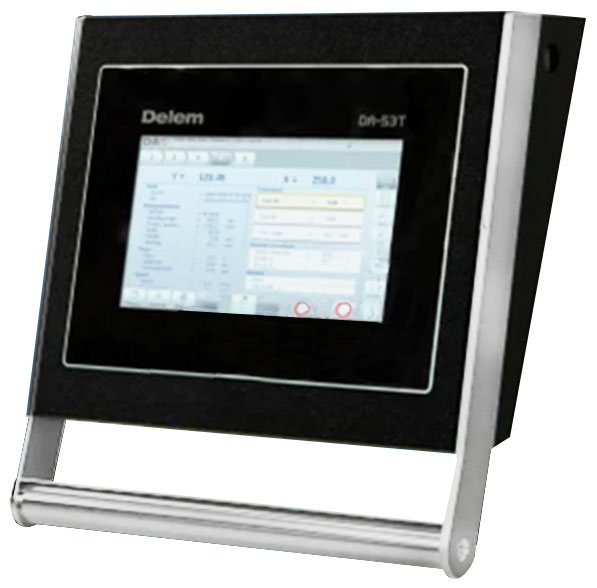

Контроллер DELEM DA-53T

Сенсорная навигация с помощью "горячих клавиш".
Цветной TFT-дисплей высокого разрешения 10,1".
До 4 осей (Y1, Y2 + 2 вспомогательные оси).
Библиотека инструментов / материалов / изделий.
Управление сервоприводам и частотным преобразователем.
Усовершенствованные алгоритмы управления по оси Y для клапанов с замкнутым / разомкнутым контуром.
Интерфейс USB-накопителя.
Profile-Т - автономное ПО.
