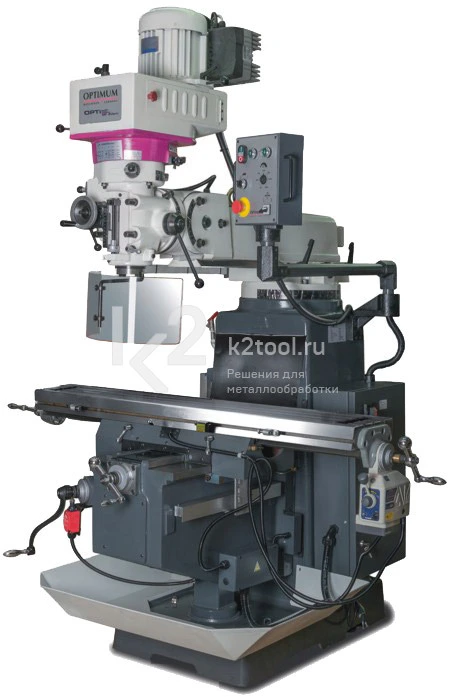

Многофункциональный универсальный фрезерный станок для сложных работ с УЦИ и электронным управлением оборотами шпинделя.
Трехосевая цифровая индикация позиций и перемещений
Удобный и эргономичный пульт управления станком
Особенности
- Жесткая массивная конструкция из высококачественного чугуна Meehanite.
- Бесступенчатое регулирование оборотов частотным преобразователем Lenze (Германия).
- Цифровая индикация перемещений по всем осям.
- Автоматическая подача по осям Х и Y.
- Качественные роликоподшипники обеспечивают радиальное биение шпинделя менее 0,01 мм.
- Массивный, жесткий, большеразмерный координатный стол с точно обработанной поверхностью.
- Стабильные прямоугольные направляющие оси Z.
- Направляющие типа «ласточкин хвост» по осям X и Y.
- Грубая и микрометрическая подача пиноли.
- Автоматическая подача пиноли с возможностью обработки по упору.
- Широкий диапазон возможных положений фрезерной головки: наклон на ±90°, поворот хобота на ±90° и наклон в перпендикулярной столу плоскости на ±45°.
- Система подачи СОЖ со встроенным баком.
- Регулируемый упор глубины сверления.
- Удобная, эргономичная панель управления.
- Большие возможности по очень хорошей цене.
Технические характеристики
| Параметры сети | 380 В, ~50 Гц |
| Общая мощность | 1,5 кВт |
| Насос подачи СОЖ | 100 Вт |
| Макс. диаметр рассверливания в стали | 24 мм |
| Макс. диаметр сверления в стали | 20 мм |
| Макс. диаметр торцевой фрезы | 76 мм |
| Макс. диаметр концевой фрезы | 18 мм |
| Конус шпинделя | ISO 40 (DIN 2080) |
| Частота вращения шпинделя | 10-5100 об/мин |
| Кол-во ступеней | 4 |
| Регулирование внутри диапазона | Бесступенчатое |
| Ход пиноли | 127 мм |
| Вылет оси шпинделя | 213-533 мм |
| Макс. расстояние от шпинделя до стола |
463 мм |
| Наклон фрезерной головки | ±45° |
| Автоматическая подача пиноли | 0,04/0,08/0,15 мм/об |
| Размер координатного стола | 1245×230 мм |
| Макс. нагрузка на стол | 230 кг |
| Размер Т-образных пазов | 16 мм |
| Расстояние между пазами | 63 мм |
| Количество пазов | 3 |
| Перемещение по оси X (автоматическое) | 800 мм |
| Перемещение по оси Y (автоматическое) | 305 мм |
| Перемещение по оси Z (ручное) | 406 мм |
| Габариты | 1400×1450×2150 мм |
| Масса | 950 кг |
| Артикул | 3336030 |
Комплект поставки
- Комплект инструмента для обслуживания.
- Руководство по эксплуатации на русском языке.
