Двухкривошипный штамповочный пресс серии HTI с частотным преобразователем.
С-образная форма станины позволяет осуществлять доступ в рабочую зону с трех сторон, что делает пресс особенно удобным при использовании в конвейерном производстве. Прочная сварная станина, двойной контур защиты и автоматическая система смазки обеспечат долгий срок работы оборудования.
Особенности
- Частотный преобразователь в стандартной комплектации.
- Оснащен энергосберегающим двигателем.
- Автоматизация процесса с помощью ПЛК с сенсорным дисплеем высокого разрешения.
- Оснащен функциями автоматической диагностики и защиты.
- Гидравлическая защита от перегрузки.
- Автоматическая система смазки.
- Двойной контур защиты.
Технические характеристики
| Версия | V | H |
| Макс. усилие | 110 т | |
| Расстояние макс. усилия | 5 мм | 3 мм |
| Регулировка скорости | 35-65 уд/мин |
50-100 уд/мин |
| Рабочий ход | 180 мм | 110 мм |
| Высота штампа | 400 мм | 435 мм |
| Регулировка поршня | 100 мм | |
| Размер плиты ползуна | 1400×500×70 мм | |
| Размер подштамповой плиты | 1800×650×130 мм | |
| Мощность двигателя | 11 кВт | |
| Давление воздуха | 6 кг/см² | |
| Класс точности | GB/JIS 1 класс | |
| Габариты | 1754×2000×3059 мм | |
| Габариты пневматической подушки | 350×235×2 мм² | |
*V - стандартный, H - высокоскоростной.
Общие параметры рабочего стола, мм

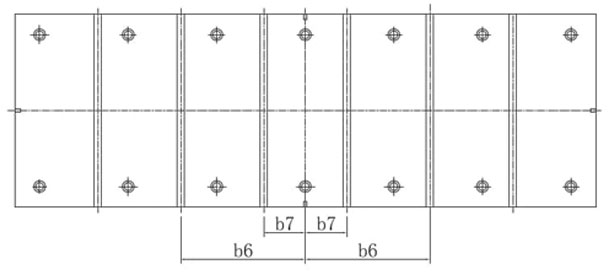

Схема верхней плиты
| Модель | Размер | Кол-во Т-образных пазов | b6 | b7 |
| НTI-110 | 1400×500 | 4 | 375 | 125 |

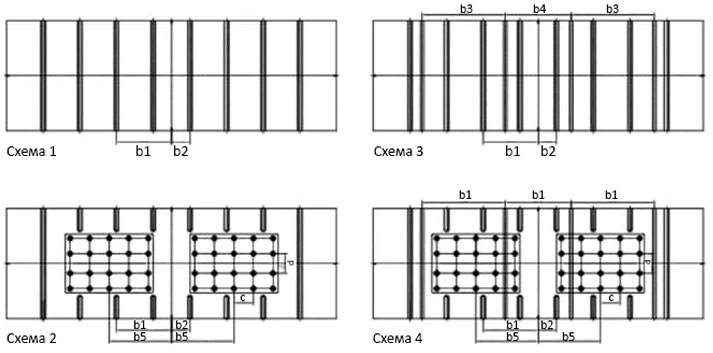

Схема подштамповой плиты
| Модель | Размер | Кол-во Т-образных пазов | b1 | b2 | b3 | b4 | b5 | Кол-во отверстий в матрице × диаметр отверстия (Схема 2, 4) | Расстояние между отверстиями в матрице (Схема 2, 4) с, d | K | L | R |
| НTI-110 | 1800×650 | 6 | 375 | 125 | 320 | 430 | 255 | 30×Ø20 | 75×100 | 38,1 | - | 20 |
Параметры T-образного паза, мм
| Модель | a | b | c | d |
| НTI-110 | 22 | 37 | 24 | 16 |
Стандартная комплектация
- Мобильная рабочая платформа.
- Частотный преобразователь Shihlin (Тайвань).
- Гидравлическая защита от перегрузки Showa (Япония).
- Автоматическая система смазки ISHAN (Тайвань).
- Программируемый логический контроллер Delta (Тайвань).
- Двуручное управление Fuji (Япония).
- Электрический элемент Schneider (Франция).
- Двойной тормозной клапан TOYOOK (Япония).
- Двухконтурная защита.
- Автоматическое резервирование портов.
- Цифровой контроллер с сенсорным дисплеем высокого разрешения.
- Электронный кулачковый переключатель.
- Индикатор угла поворота.
- Воздуходувное устройство.
- Контроллер воздушного источника.
- Механизм прямого и обратного хода.
- Блокируемый переключатель.
- Усиленный ударопрочный штифт.
- Устройство предварительной резки.
- Устройство предварительной настройки.
- Функция подсчета производства.
- Устройство обнаружения материала.
- Функция определения давления.
- Лампа для пресс-формы.
- Набор инструментов.
- Руководство по эксплуатации.
Опции
- Пневматическая подушка для штампа.
- Устройство подачи верхнего ползуна.
- Устройство быстрой замены штампа.
- Подъемник пресс-формы, рычаг смещения пресс-формы, устройство зажима пресс-формы.
- Муфта мокрого типа.
- Фотоэлектрическая блокировка.
- Устройство подачи.
- Устройство для балансировки ползуна и штампа.
- Стойка для материалов.
- Загрузчик "три в одном".
- Немецкая система управления SERVO.
- Система удаленного контроля за состоянием оборудования и отслеживание параметров при работе станка в автоматическом режиме.
