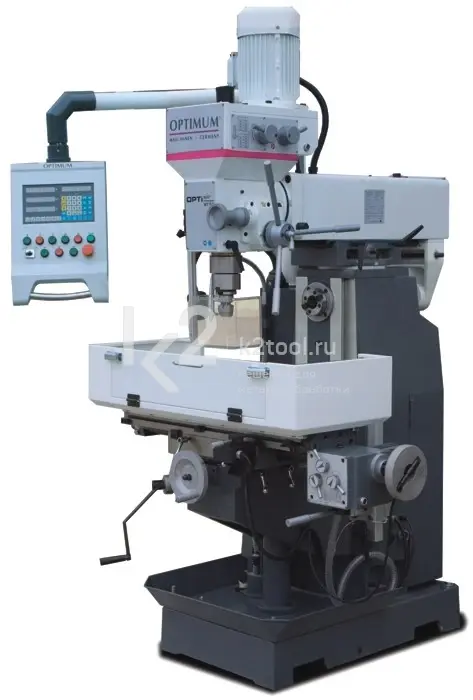

Качественный, точный и производительный горизонтально-вертикальный фрезерный станок.
 Горизонтальный хобот Ø32 мм для работы дисковыми фрезами |
 Двигатель и коробка подачи стола по осям X/Y, 9 скоростей, рабочий ход 24-402 мм/мин |
 Фирменная панель управления Optimum со встроенным УЦИ |
 Удобное и эргономичное ограждение рабочего стола для защиты от стружки и СОЖ |
Особенности
- Жесткая массивная конструкция из высококачественного серого чугуна.
- Вертикальный и горизонтальный шпиндели.
- Автоматическая подача по оси X.
- Грубая и микрометрическая подача пиноли.
- Цифровая индикация перемещений по всем осям.
- Поворотная на угол ±90° фрезерная головка.
- Поворотная на угол ±90° консоль.
- Направляющие типа «ласточкин хвост» по всем осям.
- Большеразмерные маховики с хорошо читаемыми шкалами.
- Оснащен светодиодным станочным светильником Optimum.
- Система подачи СОЖ со встроенным баком.
- Быстрая и удобная установка скорости.
- Эргономичная поворотная панель управления OPTI.
- Массивный, жесткий, большеразмерный координатный стол с точно обработанной поверхностью.
- Большие возможности по очень хорошей цене.
Технические характеристики
| Параметры питания | 380 В, ~50 Гц |
| Общая мощность | 4,5 кВт |
| Привод вертикального шпинделя | 2,2 кВт |
| Привод горизонтального шпинделя | 1,5 кВт |
| Насос подачи СОЖ | 40 Вт |
| Макс. диаметр рассверливания в стали | 30 мм |
| Макс. диаметр сверления в стали | 25 мм |
| Макс. диаметр торцевой фрезы | 100 мм |
| Макс. диаметр концевой фрезы | 25 мм |
| Конус шпинделя | ISO 40 (DIN 2080) |
| Вертикальный шпиндель | |
| Частота вращения | 115-1750 об/мин |
| Кол-во ступеней | 8 |
| Ход пиноли | 120 мм |
| Вылет оси шпинделя | 240-650 мм |
| Наклон фрезерной головки | ±45° |
| Горизонтальный шпиндель | |
| Частота вращения | 24-720 об/мин |
| Кол-во ступеней | 9 |
| Габариты | 1290×1090×2170 мм |
| Масса | 820 кг |
| Артикул | 3336005 |
Технические характеристики координатного стола
| Размер | 1000×240 мм |
| Макс. нагрузка на стол | 160 кг |
| Размер Т-образных пазов | 14 мм |
| Количество пазов | 4 |
| Перемещение по оси X (автоматическое) | 500 мм |
| Рабочая подача на оси X | 24-720 мм/мин |
| Перемещение по оси Y (ручное) | 200 мм |
| Перемещение по оси Z (ручное) | 340 мм |
Комплект поставки
- Быстросменный сверлильный патрон 1-16 мм В16.
- Переходная оправка ISO40 / B16.
- Переходная оправка ISO40 / КМ3.
- Переходная оправка ISO40 / КМ2.
- Комплект инструмента для обслуживания.
- Руководство по эксплуатации на русском языке.
