Станок широкоформатной лазерной резки серии WALC — это профессиональное производственное оборудование компании HGTECH, направленное на осуществление обработки сверхбольших листов металла (до 6 метров в ширину) за один проход. Конструкция оборудования рациональна и гарантирует успешный результат проделанной работы: высокопрочная модульная станина, сверхточные лазерные головки и цифровое управление.
Станок предназначен для работы с крупногабаритными листами и широко применяется в отраслях мостостроения, судостроения, строительства, вагоностроения и машиностроения. Возможно оснастить станок поворотной головкой для резки фаски.
Лазерные станки HG-WALC применяются для обработки листов из углеродистой и нержавеющей стали, алюминия, меди, цветных металлов и другое.
Особенности
- Непрерывное производство и стабильное качество.
- Экструдированный портал из авиационного алюминия адаптирован к высоким нагрузкам и скоростям.
- Интеллектуальная система защиты от столкновений.
- Цифровая система управления осуществляется посредством ЧПУ, полностью автоматизируя производственный процесс и уменьшая трудозатраты.
- Портальная конструкция с двойным приводом и адаптивным механизмом регулировки вспомогательной направляющей обеспечивает непрерывную резку без отладки.
- Настраиваемый размер обрабатываемой площади.
- Безопасность и защита окружающей среды.
Дополнительные возможности (опционально)

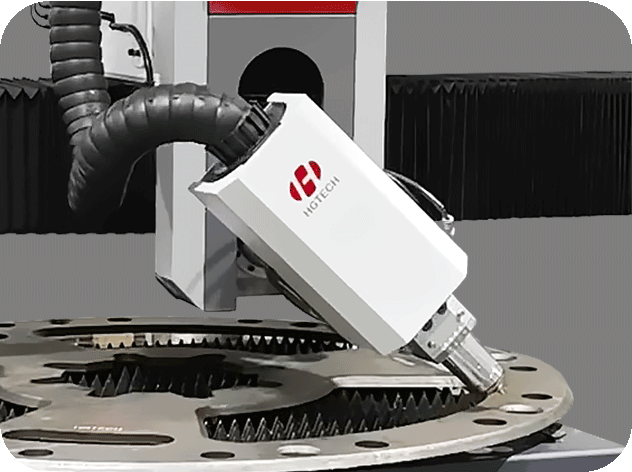

Поворотная режущая головка
Позволяет производить резку под углом до 45°, включая V-образные, X-образные и Y-образные скосы без последующих процедур обработки.
Технические характеристики
| Обработка | |
|---|---|
| Вертикальная резка | Резка заготовок произвольной формы из металлических материалов |
| Коническая резка | Резка под углом ±45° углеродистой, нержавеющей стали, алюминиевых листов |
| Толщина резки листов из углеродистой стали | Макс. вертикальная резка до 80 мм, скошенная резка — 30 мм |
| Толщина резки листов из нержавеющей стали | Макс. вертикальная резка до 100 мм, скошенная резка — 25 мм |
| Толщина резки алюминиевых листов | Макс. вертикальная резка до 100 мм, скошенная резка — 20 мм |
| Рабочий ход | |
| Перемещение по оси X | до 50 м (настраиваемый) |
| Перемещение по оси Y | до 6 м (настраиваемый) |
| Перемещение по оси Z | 300 мм |
| Точность | |
| Точность позиционирования по оси X | 0,1 мм/10 м, 0,2 мм/полная длина |
| Точность позиционирования по осям X/Y | ±0,05 мм/м |
| Точность повторного позиционирования по оси X | 0,05мм/10 м, 0,1 мм/полная длина |
| Точность повторного позиционирования по оси Y | ±0,03 мм/м |
| Скорость | |
| Макс. скорость позиционирования по осям X/Y | 40 м/мин |
| Макс. ускорение | 0,6 g |
| Макс. скорость подачи по осям X/Y | 56 м/мин |
| Мощность | |
| Мощность лазера | 6000-200 000 Вт |
| Параметры источника питания | |
| Число фаз в электросети | 3 |
| Номинальное напряжение питания | 380 В |
| Частота | 50/60 Гц |
| Выходной ток | 50 А |
| Управление | |
| Система ЧПУ | FARLEY-A, FARLEY-H |
| Операционная система | Windows 10 (китайский и английский языки) |
| Параметры фокусировки | |
| Регулировка фокуса | Автоматическая |
| Номинальное фокусное расстояние | 200~300 мм |
