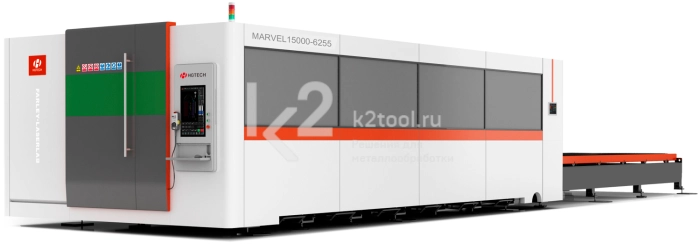

Оптоволоконные станки лазерной резки серии Marvel разработаны компанией HGTECH в соответствии с международными стандартами. Станки являются профессиональным металлообрабатывающим оборудованием, направленным на осуществление обработки листов металла. Данное оборудование является эффективным решением, так как обладает высокой мощностью, стабильностью и скоростью резки, а также низкими эксплуатационными расходами. В станке используется усиленная цельносварная станина повышенной грузоподъёмности.
Станки серии Marvel широко используются для резки углеродистой стали, нержавеющей стали, алюминия, меди, латуни титана и других металлических материалов.
Особенности
- Непрерывное производство и стабильное качество.
- Цифровая система управления осуществляется посредством ЧПУ, полностью автоматизируя производственный процесс и уменьшая трудозатраты.
- Интеллектуальная система защиты от столкновений.
- Поиск кромки по трем точкам: угол наклона и начало листового металла определяются благодаря автоматическому определению кромки.
- Лазерный источник на выбор: IPG / Raycus. IPG — источники российского производства, с непревзойденной надежностью, гарантией 3 года и оперативным сервисом в РФ. Raycus — лучший выбор в бюджетном сегменте, от ведущего производителя волоконных лазеров в Китае.
- Головка для лазерной резки Precitec ProCutter 2.0 (Германия). Впечатляето повышенной производительностью и новыми функциями автоматизации. Благодаря многочисленным разарботкам делает лазерную резку еще быстрее, эффективнее и надежнее.
- Оборудован 24-дюймовым широкоформатным ЖК-дисплеем с информативным интерфейсом.
- Имеет USB-порты и сетевой интерфейс для удобной передачи файлов.
- Электрическая система обладает надежной защитой от перегрузки, перенапряжения, потери напряжения, перегрева, утечки и других защитных функций, а также снабжена надежными устройствами ограничения и блокировки.
- Все компоненты, выводные терминалы и другие элементы имеют четкие маркировочные символы, соответствующие электрической схеме.
- Электрощит герметичен, обеспечивая эффективную защиту от пыли.
- Безопасность и защита окружающей среды.
Интеллектуальная система управления
Система ЧПУ удобна в пользовании и показывает стабильные показатели производительности. Имеет собственную базу данных, работающую посредством интернет и контролирует работу всего производственного цеха, обеспечивая полную автоматизацию.
Портал из литого алюминия
Цельнолитой алюминиевый портал имеет легкий вес, высокую прочность, отсутствие деформации. Облегченный портал отливается и обрамляется с использованием цельной стальной формы и технологии литья под давлением, придает оборудованию высокую скорость работы, повышая эффективность и качество обработки.
Сварная станина станка лазерной резки
Высокопрочная станина станка обрабатывается методом отжига для снятия напряжения при температуре 600°C, что приводит к высокой жесткости конструкции; цельные механические структуры имеют преимущества малой деформации, низкой вибрации и чрезвычайно высокой точности.
Дополнительные возможности (опционально)
Система автозагрузки и автовыгрузки и система хранения металла
Автоматизированные погрузчики осуществляют загрузку и разгрузку металлических листов и пластин непосредственно с рабочих столов режущих станков, а системы хранения — перемещение материалов на специальные поддоны.
Компактная расстановка
Возможность компактной расстановки периферийного оборудования по индивидуальному плану заказчика.
Система автоматизированного удаления обрезков с конвейерами под зоной резки
Для сбора мелких деталей и обрезков, обычно собираемых поддонами на колесиках под станиной, возможна доукомплектация станка конвейерами. Вместо каждой тележки устанавливается конвейер, при этом также ставится один общий конвейер для сбора обрезков в ящик, который находится в свободном доступе у оператора. Подобная система устанавливается для удобства эксплуатации станка и сокращения времени оператора на техническое обслуживание.
Технические характеристики
| Обработка | |
|---|---|
| Зона обработки (Д×Ш) | от 3 000×1 500 до 12 000×2 500 мм (в зависимости от модели) |
| Макс. несущая способность рабочего стола | от 900 до 9 500 кг (в зависимости от модели) |
| Перемещение по оси X | от 3 100 до 6 096 мм (в зависимости от модели) |
| Перемещение по оси Y | от 1 525 до 2 570 мм (в зависимости от модели) |
| Перемещение по оси Z | от 140 до 280 мм (в зависимости от модели) |
| Скорость | |
| Макс. скорость позиционирования по осям X, Y | 100 м/мин |
| Макс. скорость перемещения | 140 м/мин |
| Макс. ускорение по осям X, Y | 2,0 g |
| Точность | |
| Точность позиционирования по осям X, Y | ±0,05 мм/м |
| Точность повторного позиционирования по осям X, Y | ±0,025 мм/м |
| Мощность | |
| Мощность лазера | 3-40 кВт (в зависимости от модели) |
| Габариты | |
| Длина оборудования | 9 400-15 000 мм (в зависимости от модели) |
| Ширина оборудования | 6 100 мм |
| Высота оборудования | 2 150-2 400 мм (в зависимости от модели) |
| Вес оборудования | ≤8 500-23 800 кг (в зависимости от модели) |
Параметры комплектующих
| Источник лазерного излучения | RAYCUS/IPG |
| Система ЧПУ | ANCA/Siemens Sinumerik 840D sl (Германия) |
| Серводвигатель | ANCA/Siemens |
| Лазерная режущая головка | Precitec ProCutter 2.0 (Германия) |
| Источник лазерного излучения | RAYCUS/IPG |
| Датчик слежения за высотой | Precitec (Германия) |
| Газовый клапан | Пропорциональный газовый клапан высокого и низкого давления Hoerbiger с автоматическим контролем кислорода, азота, воздуха (Германия) |
| Редуктор скорости | Innowelle (Германия) |
| Пневматические компоненты | SMC (Япония) |
| Стойки и шестерни | Hiwin/CSK (Тайвань) |
| Направляющие | Линейные направляющие KH/CSK (Тайвань) |
| Система охлаждения | Водяной чиллер TF (HGTECH) |
| Программное обеспечение для автономного программирования | Программное обеспечение Metalix CNCKAD/Lantek для автономного программирования CAM (Израиль/Испания) |
| Стабилизатор напряжения | Есть |
| Камера слежения | 2 камеры + 1 экран |
| Дисплей | 24-дюймовая сенсорная ЖК-панель управления (HGTECH) |
Pежущая способность
Образцы резки
