Набор включает резьбонарезной патрон, головки предохранительные и ключ. Использование данного набора, благодаря простой конструкции, позволяет быстро менять и надежно закреплять предохранительные головки для метчиков при нарезании резьбы. Конструкция патрона позволяет не только качественно нарезать резьбу, но и полностью исключить возможность поломки рабочего инструмента (метчиков).
- Патрон оснащен механизмом осевой компенсации.
- Головка предохранительная снабжена механизмом защиты от перегрузки, предохраняющим метчик от поломки.
- Для получения различных усилий срабатывания механизма для различных диаметров головку можно подрегулировать.
Технические характеристики
| Хвостовик | КМ3 |
| Диапазон резьбы | M3-M12 |
| Диаметр патрона (D) | 46 мм |
| Диаметр хвостовика (D1) | 23,825 мм |
| Посадка (d) | 19 мм |
| Общая длина (L) | 191 мм |
| Длина патрона | 110 мм |
| Длина хвостовика (L1) | 94 мм |
| Тип | GT12 |
| Стандарт | ISO 529 |
| Масса | 3 кг |
Предохранительные головки
| Метчик | Диаметр хвостовика | Квадрат метчика |
|---|---|---|
| М3 | 3,15 мм | 2,5 мм |
| М4 | 4 мм | 3,15 мм |
| М5 | 5 мм | 7 мм |
| М6 | 6 мм | 5 мм |
| М8 | 8 мм | 6,3 мм |
| М10 | 10 мм | 8 мм |
| М12 | 9 мм | 7,1 мм |

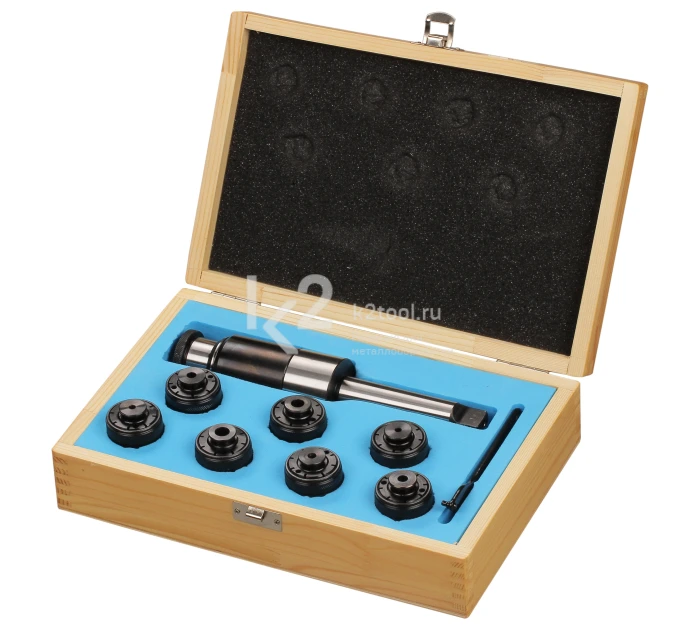

Комплектация
- Патрон резьбонарезной KM3.
- Головка предохранительная, 7 шт.
- Ключ для головок.
- Деревянный кейс.
