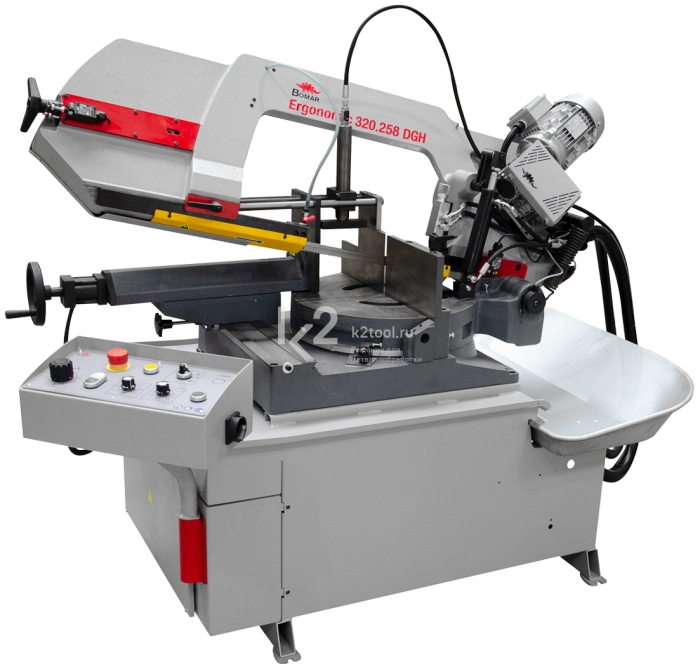

Полуавтоматический ленточнопильный станок предназначен для использования на заготовительных производствах в механических цехах мелких и крупных предприятий, а также в ремонтных и монтажных мастерских для резки сплошных и профильных заготовок.
Станок оснащен ручными тисками с гидравлическим зажимом, пультом управления, гидравлическим цилиндром подъёма-опускания пильной, системой контроля давления на заготовку и системой подачи СОЖ для охлаждения инструмента. Поворот пильной рамы позволяет производить резку заготовки под углом в диапазоне от -45º до +60º.
Особенности
|
|
|
|
| Индикатор контроля напряжения пильного полотна во время работы машины | Твердосплавные направляющие пильного полотна | Легкосъемный поддон для стружки и СОЖ | Поворотный стол, синхронно вращающийся с пильной рамой |
|
|||
| Ограничитель длины заготовки |
Углы резания
|
|
|
|
|
| 0° | 258 мм | 320×100 мм | 275×250 мм | 250×250 мм |
| 45° R | 210 мм | 210×100 мм | 185×240 мм | 195×195 мм |
| 45° L | 185 мм | 195×100 мм | 90×230 мм | 150×150 мм |
| 60° R | 135 мм | 135×100 мм | 150×250 мм | 170×170 мм |
Технические характеристики
| Тип станка | Полуавтоматический |
| Тип исполнения | Маятниковый |
| Мощность двигателя | 1,5 кВт |
| Параметры сети | 400 В, 50 Гц |
| Скорость движения ленточного полотна | 20-120 м/мин |
| Размер ленточного полотна | 2910×27×0,9 мм |
| Максимальный размер заготовки | 320×258 мм |
| Минимальный остаток заготовки | 20 мм |
| Высота подачи материала | 760 мм |
| Поворот пильной рамы | -45º…+60° |
| Габариты | 1700×1480×2000 мм |
| Масса | 390 кг |
