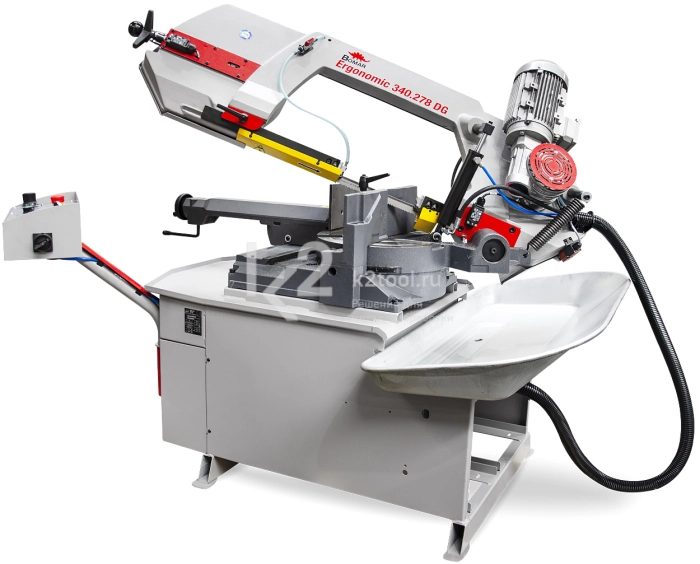

Ручной ленточнопильный станок предназначен для использования на заготовительных производствах в механических цехах мелких и крупных предприятий, а также в ремонтных и монтажных мастерских для резки сплошных и профильных заготовок.
Станок оснащен тисками с ручным зажимом, возвратной пружиной для подъёма пильной рамы в исходное положение и системой подачи СОЖ для охлаждения инструмента. Поворот пильной рамы позволяет производить резку заготовки под углом в диапазоне от -45º до +60º.
Особенности
 |
 |
 |
 |
| Индикатор контроля напряжения пильного полотна во время работы машины | Твердосплавные направляющие пильного полотна | Легкосъемный поддон для стружки и СОЖ | Поворотный стол, синхронно вращающийся с пильной рамой |
 |
|||
| Ограничитель длины заготовки |
Углы резания
 |
 |
 |
 |
|
| 0° | 278 мм | 340×100 мм | 340×275 мм | 275×275 мм |
| 45° R | 260 мм | 230×100 мм | 230×255 мм | 230×230 мм |
| 45° L | 205 мм | 220×100 мм | 145×275 мм | 180×180 мм |
| 60° R | 155 мм | 145×100 мм | 145×115 мм | 115×115 мм |
Технические характеристики
| Тип станка | Ручной |
| Тип исполнения | Маятниковый |
| Мощность двигателя | 1,5 кВт |
| Параметры сети | 400 В, 50 Гц |
| Скорость движения ленточного полотна | 20-120 м/мин |
| Размер ленточного полотна | 3125×27×0,9 мм |
| Максимальный размер заготовки | 340×278 мм |
| Минимальный остаток заготовки | 20 мм |
| Высота подачи материала | 760 мм |
| Поворот пильной рамы | -45º…+60º |
| Габариты | 1500×1570×2100 мм |
| Масса | 400 кг |
