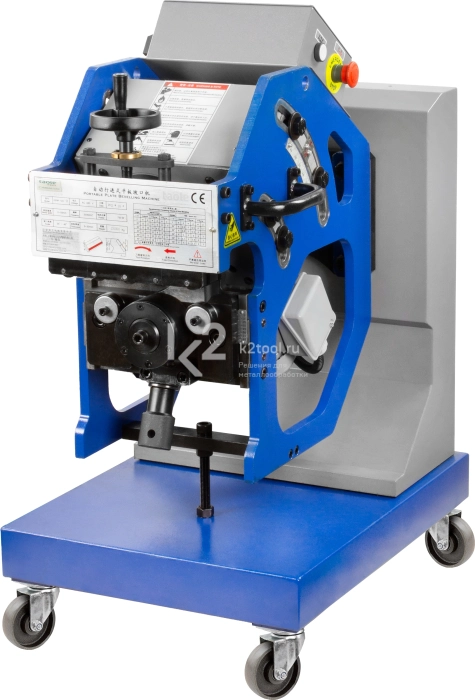

Высокоэффективный станок GBM-12D-R предназначен для снятия двусторонней фаски с металлических листов и труб.
Широко используется в аэрокосмической и нефтехимической промышленности, в производстве сосудов высокого давления, судостроении и металлургии для подготовки сварных швов.
Станок разработан на основе модели GBM-12D, которая выполняет одностороннее снятие фаски.
Особенности
- Поворотный привод позволяет снимать двустороннюю фаску типа V или X.
- Высокое качество обработки углеродистой и нержавеющей стали, алюминия и т.д.
- Стандартный двигатель IE3 мощностью 1500 Вт.
- Металлическая стружка не разлетается по сторонам, что существенно повышает безопасность при эксплуатации.
Ширина фаски до 18 мм.
Регулируемый угол фаски от 25° до 45°.
Редуктор для холодной резки и защиты от окисления.
Обработка криволинейных контуров до Ø 500 мм.
Стационарный режим для небольших заготовок.
Перемещение вдоль габаритных металлических листов.
Технические характеристики
| Параметры питания | 380 В, 50 Гц |
| Мощность | 1500 Вт |
| Скорость двигателя | 1450 об/мин |
| Скорость подачи | 1,5-2,6 м/мин |
| Толщина зажима | 6-30 мм |
| Ширина зажима | ＞75 мм |
| Длина процесса | ＞70 мм |
| Угол снятия фаски | 25-45° (опционально) |
| Ширина фаски за один проход | 12 мм |
| Ширина фаски | 0-18 мм |
| Диаметр кромкоскалывающей головки | Ø 93 мм |
| Высота рабочего стола | 700 мм |
| Площадь станка | 800×800 мм |
| Масса | 235 кг |

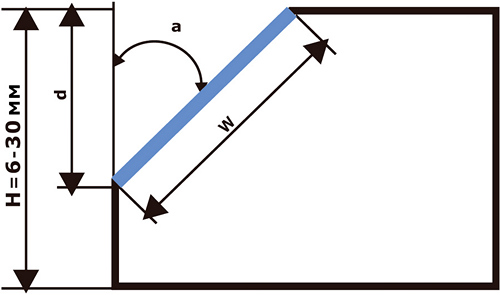

Параметры фаски за один проход
| Углеродистая сталь | Нержавеющая сталь | |||||||||||
| Прочность на растяжение | 40 кг/мм² | 50 кг/мм² | 60 кг/мм² | 50 кг/мм² | 60 кг/мм² | 70 кг/мм² | ||||||
| 392,3 МПа | 490,3 МПа | 588,4 МПа | 490,3 МПа | 588,4 МПа | 638,1 МПа | |||||||
| Угол фаски (a) | w | d | w | d | w | d | w | d | w | d | w | d |
| 25° | 12 | 11 | 10 | 9 | 8 | 7,5 | 6 | 5,5 | 5 | 4,5 | 4 | 3,5 |
| 30° | 12 | 10 | 10 | 8,5 | 8 | 7 | 6 | 5 | 5 | 4,5 | 4 | 3,5 |
| 35° | 12 | 9,5 | 10 | 8 | 8 | 6,5 | 6 | 5 | 5 | 4 | 4 | 3 |
| 37,5° | 12 | 9 | 10 | 7,5 | 8 | 6 | 6 | 4,5 | 5 | 4 | 4 | 3 |
| 45° | 12 | 8,5 | 10 | 7 | 8 | 5,5 | 6 | 4 | 5 | 3,5 | 4 | 3 |
Комплектация
- Станок GBM-12D-R.
- Кромкоскалывающая фреза.
- Набор инструментов.
- Руководство по эксплуатации.
