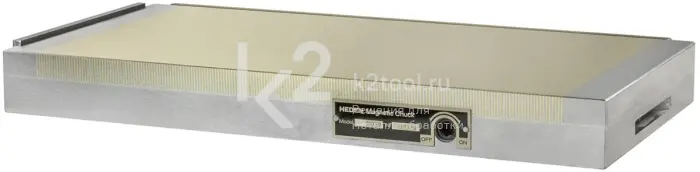

Магнитная плита предназначена для высокоточной обработки тонких небольших заготовок на плоскошлифовальных, отрезных или электроэрозионных станках.

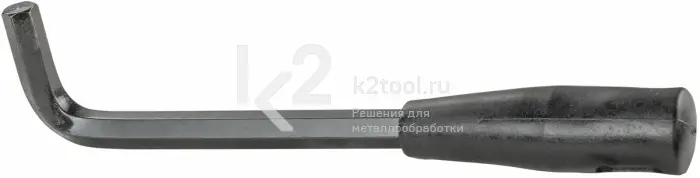

Устройство не требует подключения к источнику питания. В выключенном состоянии постоянные магниты разделены немагнитным материалом. Поворот рукоятки управления изменяет их взаимное расположение, образуя прижимающее магнитное поле.
Особенности
- Отсутствие зажимов позволяет обработать все грани заготовки за одну установку.
- Равномерное распределение магнитного поля обеспечивает надежный зажим.
- Удельная сила сцепления постоянного магнита достигает 100 Н/см2.

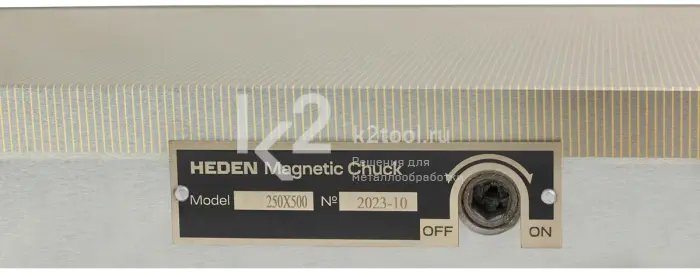

- Шаг магнитного материала составляет 1,5+0,5 P (2 мм) / 3,0+1,0 P.
- Специальное антикоррозионное покрытие защищает от загрязнения.
- Длительный срок службы.
Технические характеристики
| Артикул | Длина | Ширина | Высота | Шаг магнита | Cила сцепления | Масса |
| 720.081 | 175 мм | 100 мм | 45 мм | 1,5+0,5 P | до 100 Н/см2 | 7,5 кг |
| 720.113 | 150 мм | 150 мм | — | |||
| 720.098 | 200 мм | 100 мм | — | |||
| 720.082 | 250 мм | 125 мм | 12,5 кг | |||
| 720.083 | 300 мм | 150 мм | 17 кг | |||
| 720.090 | 300 мм | 300 мм | — | |||
| 720.114 | 350 мм | 150 мм | — | |||
| 720.115 | 400 мм | 150 мм | — | |||
| 720.085 | 400 мм | 200 мм | 31 кг | |||
| 720.091 | 400 мм | 300 мм | — | |||
| 720.094 | 400 мм | 400 мм | — | |||
| 720.084 | 450 мм | 150 мм | 27 кг | |||
| 720.086 | 450 мм | 200 мм | 34 кг | |||
| 720.087 | 500 мм | 200 мм | 38 кг | |||
| 720.088 | 500 мм | 250 мм | 53 кг | |||
| 720.092 | 500 мм | 300 мм | — | |||
| 720.095 | 500 мм | 400 мм | — | |||
| 720.097 | 500 мм | 500 мм | — | |||
| 720.089 | 600 мм | 200 мм | 51 кг | |||
| 720.093 | 600 мм | 300 мм | — | |||
| 720.096 | 600 мм | 400 мм | — | |||
| 720.099 | 700 мм | 130 мм | 3,0+1,0 P | — |
