Наклонная магнитная плита предназначена для фиксации стальных и чугунных заготовок на металлообрабатывающих станках. Конструкция позволяет поворачивать деталь вокруг одной оси под углом 0-60°.
Устройство не требует подключения к источнику питания. В выключенном состоянии постоянные магниты разделены немагнитным материалом. Поворот рукоятки управления изменяет их взаимное расположение, образуя прижимающее магнитное поле.
Особенности
- Отсутствие зажимов позволяет обработать все грани заготовки за одну установку.
- Равномерное распределение магнитного поля обеспечивает надежный зажим.
- Удельная сила сцепления постоянного магнита достигает 90 Н/см².
- Шаг магнитного материала составляет 1+1,5 P (2,5 мм).
- Специальное антикоррозионное покрытие защищает от загрязнения.
- Длительный срок службы.
Технические характеристики
Шаг магнитного материала | 1+1,5 P | |||
Сила сцепления | до 90 Н/см2 | |||
Поперечный наклон верхней плиты | 0-60° | |||

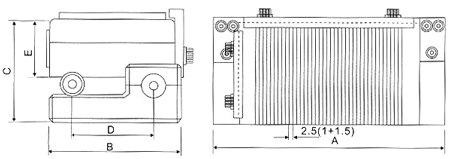

Длина | 150 мм | 175 мм | 250 мм | 300 мм |
Ширина | 150 мм | 100 мм | 125 мм | 150 мм |
Высота | 85 мм | 85 мм | 85 мм | 85 мм |
Расстояние между опорами | 100 мм | 75 мм | 100 мм | 100 мм |
Высота верхней плиты | 44 мм | 44 мм | 44 мм | 44 мм |
Масса | 21 кг | 11,5 кг | 14,8 кг | 28 кг |
Артикул | 720.104 | 720.103 | 720.101 | 720.102 |
