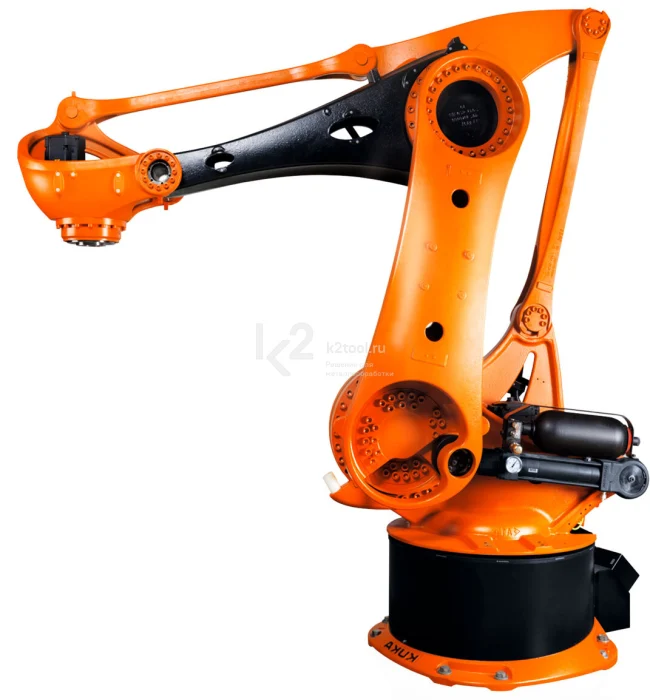

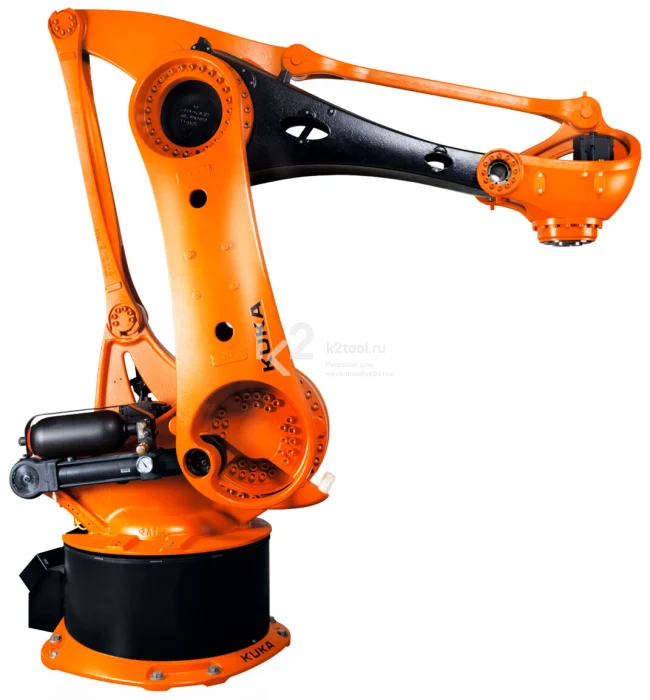

KR 700 PA - это идеальный укладчик для более тяжелых грузов. Благодаря большому радиусу действия и компактной конструкции робот идеально адаптируется к любым условиям эксплуатации. Независимо от того, для чего он используется, оптимальное время цикла гарантировано. Обрабатывает продукцию с высокой скоростью благодаря мощным двигателям и редукторам. Даже при полезной нагрузке 700 кг он совершает 17 рабочих циклов в минуту.
Особенности
- Идеально адаптируется к любым условиям эксплуатации.
- Благодаря прочной конструкции и мощным двигателям выполняет любые задачи по укладке на поддоны с максимальной скоростью и точностью.
- Благодаря 60-мм отверстию имеет достаточно места для систем энергоснабжения.
- Обеспечивает длительные интервалы между техническими обслуживаниями, что позволяет снизить эксплуатационные расходы.
- Благодаря стандартной степени защиты IP 65 защищен от пыли и водяные брызги.
Технические характеристики
| Макс. радиус действия | 3320 мм |
| Номинальная нагрузка | 700 кг |
| Макс нагрузка | 750 кг |
| Точность повторного позиционирования | ±0,08 мм |
| Количество осей | 4 шт |
| Способ крепления | Пол |
| Номинальная дополнительная нагрузка, вращающаяся колонна / звено / рычаг | 0 / 0 / 50 кг |
| Контроллер | KR C4 |
| Масса | 2850 кг |
| Диапазон рабочих температур | от 0° C до 55° C |
| Степень защиты |
(IEC 60529) IP65 Запястье робота (IEC60529) IP65 |
Параметры движения и скорости по осям
| Диапазон движения по осям | |
| Ось 1 | ±185° |
| Ось 2 | -120°/10° |
| Ось 3 | -10°/150° |
| Ось 4 | - |
| Ось 5 | - |
| Ось 6 | ±350° |
Параметры скорости с номинальной грузоподъемностью
| Ось 1 |
76 °/с |
| Ось 2 | 76 °/с |
| Ось 3 | 67 °/с |
| Ось 4 | - |
| Ось 5 | - |
| Ось 6 | 168 °/с |

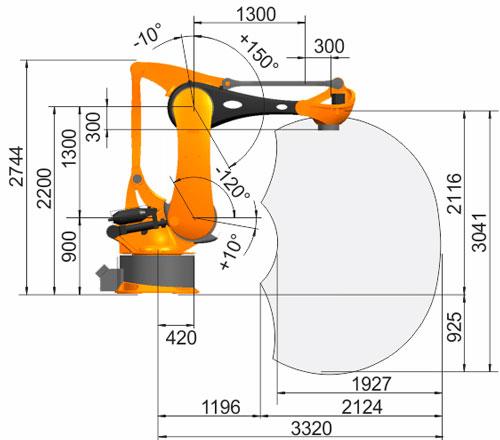

График рабочей области

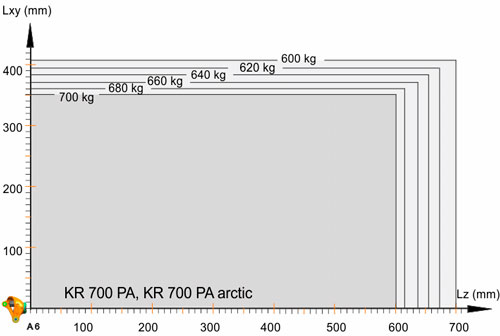

Схема полезной нагрузки

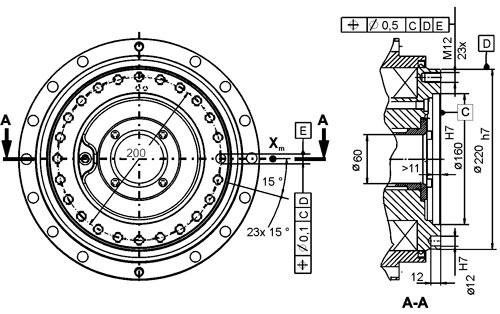

Монтажный фланец
