Трубонарезной станок с ЧПУ ZMM LTC10T.12
Цена по запросу
Доставка

Доставка транспортной компанией до терминала в вашем городе.

Самовывоз со склада.

Оплата

Безналичными по счёту.

Оплата через Яндекc.Кассу банковской картой и наличными.

Гарантия

1 год.

Собственный сервисный центр

Большой склад запчастей и расходников.

Артикул: LTC10T.12

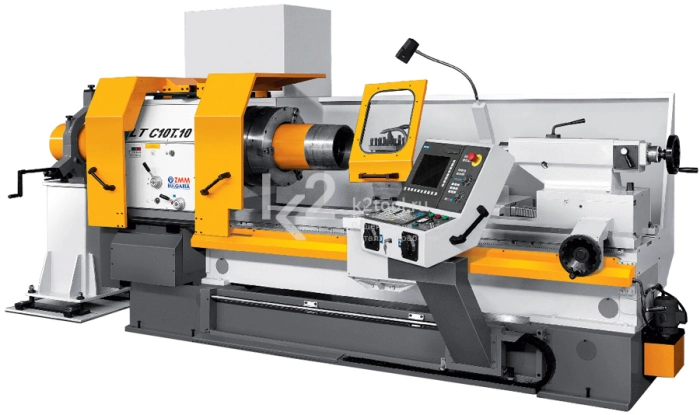

Трубонарезной станок с ЧПУ ZMM LTC10T.12

Макс. диаметр труб, мм
260 мм
315 мм

Трубонарезной станок с ЧПУ LTC10T.12 выполняет весь ряд токарных операций, но его основное назначение заключается в обработке внутренних и наружных поверхностей круглых труб диаметром до 315 мм.

Специализируется на изготовлении элементов и оборудования, а также обслуживании объектов в нефтяной промышленности.

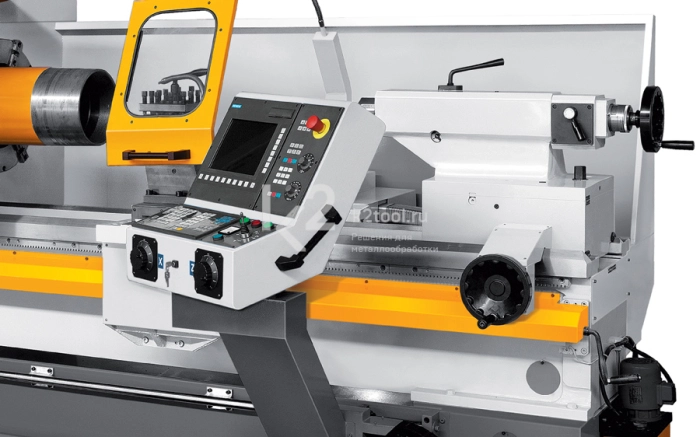

В отличие от C10T.12, данный станок оснащен ЧПУ Siemens с высокой производительностью и точностью обработки. В ПО заложены программы основных токарных операций для простой и удобной работы. У серии LT скорости передней бабки необходимо переключать вручную.

Особенности

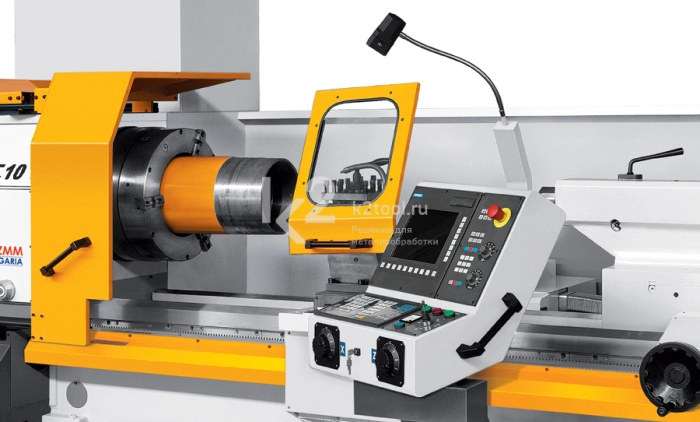

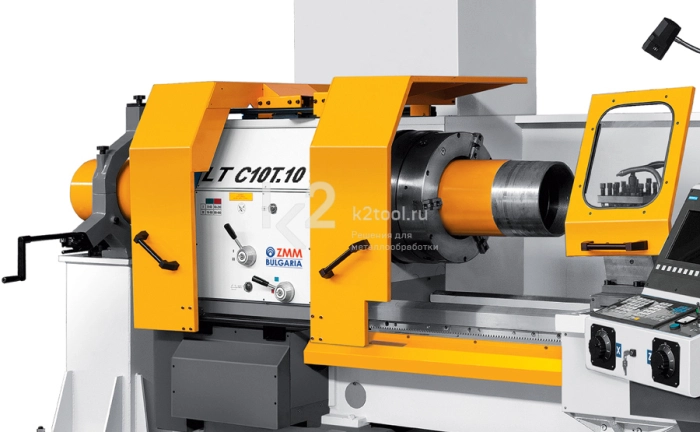

  • Зажимные патроны с двух сторон шпинделя надежно удерживают трубы и детали трубных соединений.
  • Зажим труб с двумя универсальными стойками позволяет обрабатывать длинные заготовки.
  • Функционал включает нарезание метрической, дюймовой, модульной и питчевой конической резьбы.
  • Тяжелая виброустойчивая станина из серого чугуна с усиленными рёбрами жёсткости.
  • Шпиндель и двойные призматические направляющие индукционно закалены и отшлифованы.
  • Стальные шестерни индукционно закалены и помещены в масляную ванну.
  • Встроенный механизм защиты от перегрузки.
  • Системы ЧПУ и сервоприводы также доступны от производителей Heidenhain, Fanuc и Fagor.

Технические характеристики

Предельные габариты обрабатываемого изделия
Высота центров 400 мм
Диаметр обработки над станиной 800 мм
Диаметр обработки над поперечным суппортом 560 мм
Ширина станины 560 мм
Расстояние между центрами 1500, 2000, 3000, 4000, 5000, 6000 мм
Шпиндель
Хвостовик шпинделя №A20-A2.20 (DIN 55026 - ANSI B5.9)
Диаметр передней опоры 380 мм
Диаметр отверстия шпинделя 315 мм (12")
Передняя бабка
Кол-во скоростей 4
Частота вращения шпинделя 8-40 / 16-80 / 40-200 / 80-400 об/мин
Подача и перемещение
Форсированная продольная подача по оси X и Z 8 м/мин
Макс. продольная подача по оси Z 8 м/мин
Макс. поперечная подача по оси X 8 м/мин
Перемещение поперечного суппорта 390 мм
Шарико-винтовая пара
По оси Z 50×10 мм
По оси X 32×5 мм
Задняя бабка
Диаметр пиноли 105 мм
Конус пиноли КМ6
Ход пиноли 225 мм
Приводы
Мощность главного двигателя 18,5 кВт (AT180M4)
Мощность серво-привода по оси Z 3,77 кВт (1FK7100)
Макс. крутящий момент серво-привода по оси Z 18 Нм
Мощность серво-привода по оси X 2,29 кВт (1FK7063)
Макс. крутящий момент серво-привода оси X 11 Нм
Макс. крутящий момент шпинделя 3500 Нм
Сила тяги по оси Z 1250 даН
Сила тяги по оси X 1050 даН
Тип держателя инструмента MC, быстросменный
ЧПУ Siemens
Масса 6100 кг (для станка с РМЦ 3000 мм)
