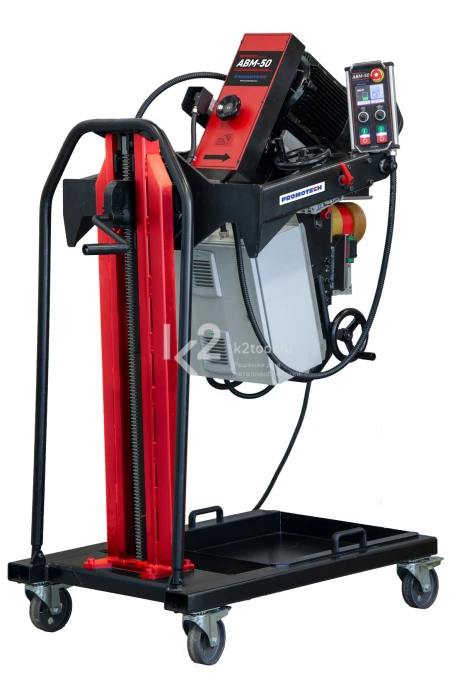

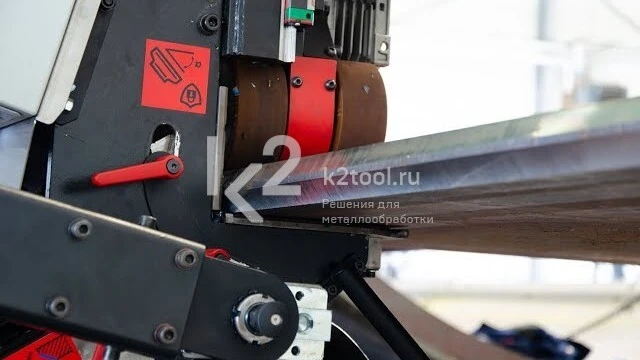

ABM-50 выполняет точную высококачественную двухстороннюю фаску без тепловых деформаций и термического воздействия на заготовки толщиной 8-80 мм при помощи фрезерной головки с 8 твердосплавными пластинами.
Плавно регулируемый в процессе обработки угол фаски 15-60° (как для верхней фаски, так и для нижней) не требует смены режущего инструмента.
|
|
|
|
|
| Ширина фаски до 50 мм (45°) и до 66 мм (15°)
|
Угол фаски сверху 15-60°, снизу
15-60°
|
Толщина заготовки 8-80 мм
|
Верхняя фаска
|
Нижняя фаска
|
Особенности
- Автоматическая подача.
- Регулируемые в реальном времени при помощи пульта дистанционного управления с дисплеем параметры снятия фаски.

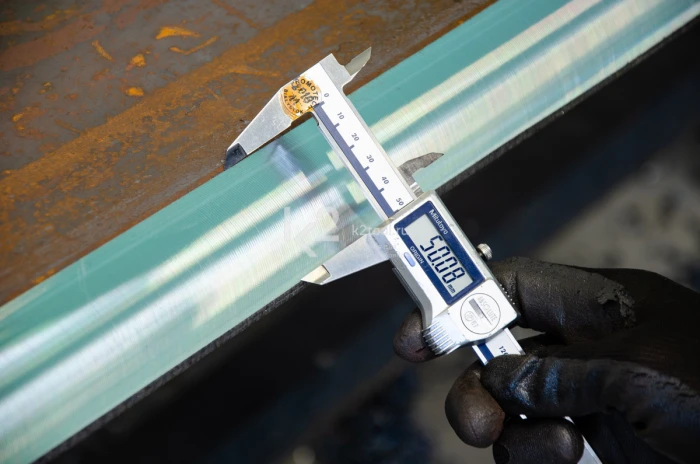

- Ширина фаски до 50 мм при 45 градусах.

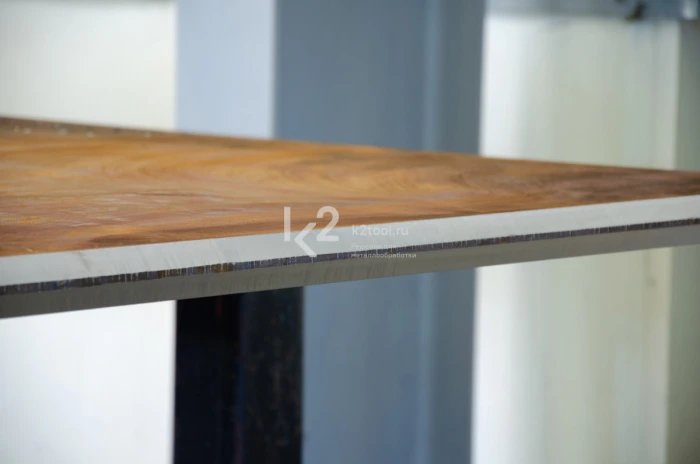

- 180° инверсия позволяет снимать двухстороннюю фаску: нет необходимости вращать или переворачивать заготовку, что уменьшает затраты на обработку материалов и повышает безопасность оператора и рабочего пространства.
- Регулируемая скорость вращения фрезерной головки позволяет обрабатывать различные типы стали и заготовки с различными параметрами с максимальной эффективностью.

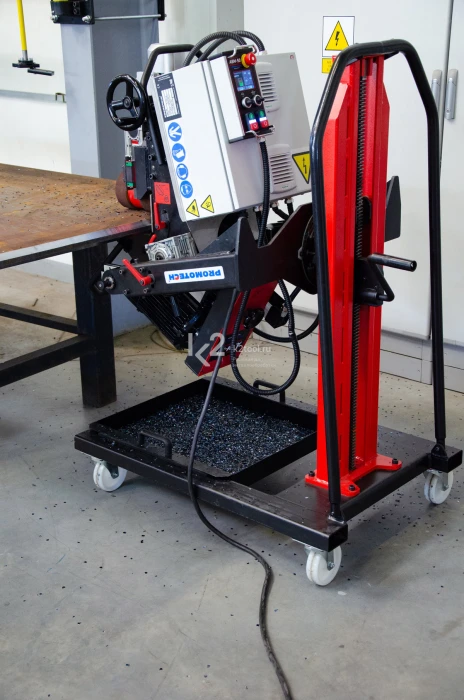

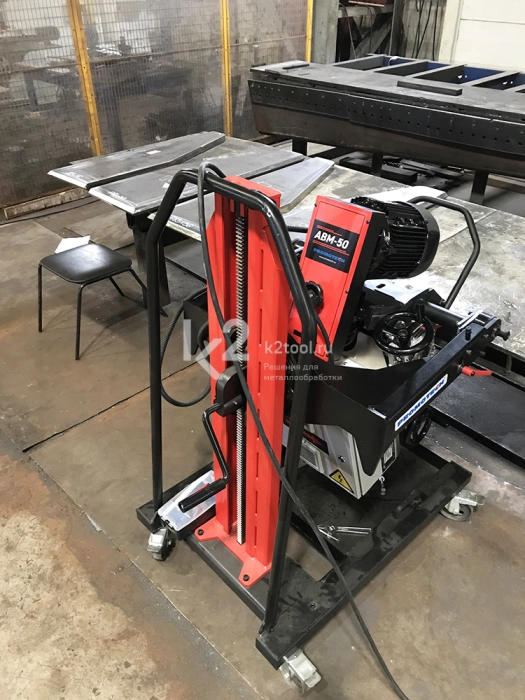

- Мобильность за счет собственной тележки-манипулятора.
- Фрезерная головка с 8-ю сменными твердосплавными пластинами.
- Система контроля перегрузки с обратной связью.

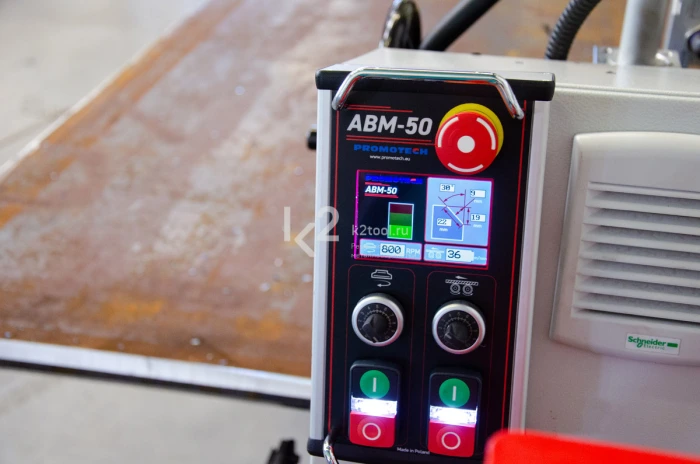

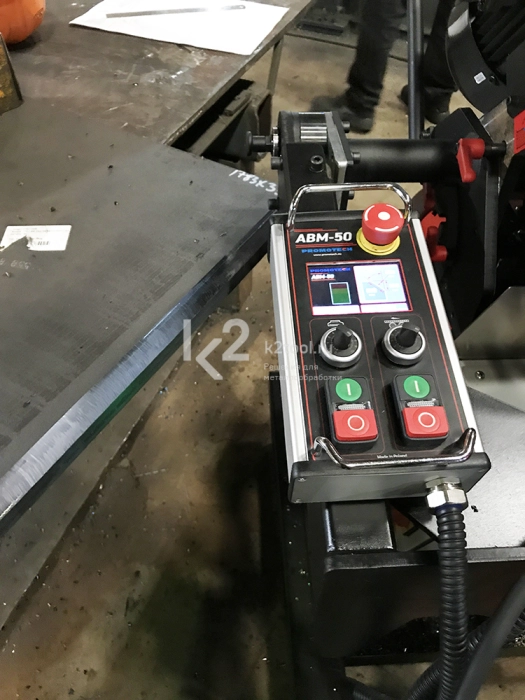

Пульт управления
ABM-50 имеет уникальный пульт дистанционного управления с ЖК-дисплеем, который показывает высокоточную геометрию снятия фаски, а также позволяет точно регулировать скорость вращения шпинделя фрезерной головки и скорость подачи машины для их оптимизации в зависимости от характеристик материала и заготовки.
Оператор может легко настраивать и контролировать следующие параметры:
- угол снятия фаски;
- ширину, высоту и глубину снятия фаски;
- скорость вращения шпинделя;
- скорость подачи;
- рабочую нагрузку.
Технические характеристики
|
Параметры сети
|
3 ~ 400 В + PE, 50/60 Гц
3 ~ 480 В + PE, 50/60 Гц
|
|
Мощность
|
6,5 кВт
|
|
Частота вращения шпинделя (без нагрузки)
|
300-800 об/мин
|
|
Скорость подачи
|
0-1,2 м/мин
|
|
Угол снятия фаски, β
|
15-60°
|
|
Макс. ширина фаски, b
|
50 мм
|
|
Макс. глубина фаски за один проход, d
|
6 мм
|
|

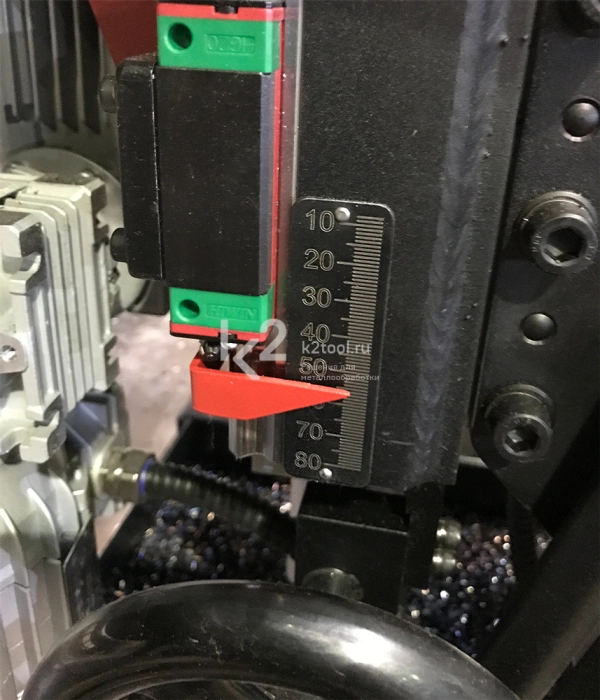

Толщина заготовки
|
8-80 мм
|
|
Степень защиты
|
IP 20
|
|
Класс защиты от поражения электрическим током
|
I
|
|

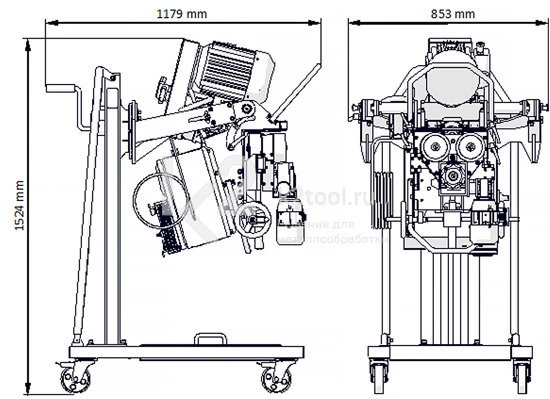

Габариты
|
1524×1179×853 мм
|
|
Масса
|
320 кг
|
Параметры фаски
| β
|
b
|
| 15°
|
66 мм
|
| 30°
|
52 мм
|
| 45°
|
50 мм
|
| 60°
|
51 мм
|
Аксессуары
- Режущие пластины, 10 шт. в упаковке. Артикул: PLY-000282.
- Фрезерная головка (требуется 8 режущих пластин). Артикул: GLW-000033.
Комплектация
- Машина для двустороннего снятия фаски с автоматической подачей ABM-50 с фрезерной головкой и 8 режущими пластинами.
- Деревянный ящик с базовыми и монтажными кронштейнами.
- Специальный ключ.
- 10-миллиметровый шестигранный ключ с шариковым наконечником.
- 3,5-мм шестигранный ключ.
- Отвертка торсионная T15.
- Смазка для винтов.
- Руководство по эксплуатации.
