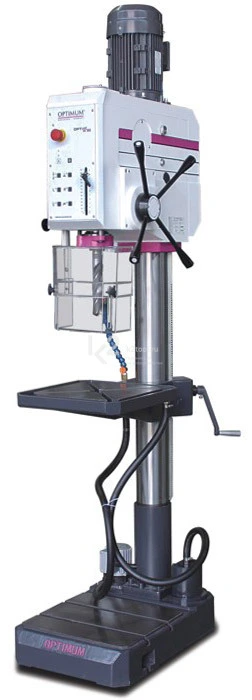

Мощный вертикальный сверлильный станок с автоматической подачей пиноли, педалью ножного управления и резьбонарезным устройством.
Особенности
- Тяжелая массивная литая конструкция, толстостенная чугунная колонна.
- Закаленный шлифованный шпиндель, радиальное биение менее 0,010 мм.
- Восемь скоростей вращения шпинделя.
- Режим нарезания резьбы.
- Шлифованные шестерни привода шпинделя, работающие в масляной ванне.
- Три скорости автоматической подачи пиноли.
- Массивный точный стол повышенной жесткости с двумя диагональными Т-образными пазами и двойным эксцентриковым зажимом.
- Вращение стола на ±90° вокруг своей оси и вокруг колонны.
- Массивное точное основание повышенной жесткости с двумя Т-образными пазами для обработки высоких заготовок.
- Встроенная в сверлильную головку лампа подсветки стола.
- Система подачи СОЖ с магнитным фильтром.
- Педаль ножного управления станком.
- Регулируемый упор глубины сверление.
- Правое / левое вращение шпинделя.
- Подвижный защитный экран большой площади с конечным выключателем.
- Пыле- влагостойкая, удобная передняя панель с мембранной клавиатурой.
- Большие возможности по очень хорошей цене.
Сверлильный стол
Вращение на ±90° вокруг своей оси и вокруг колонны, диагональные Т-пазы.
Панель управления
Эргономичная передняя панель с мембранной клавиатурой.
Система подачи СОЖ
Легкое обслуживание, магнитный фильтр для очистки от стружки.
Ножная педаль
Ножная педаль управления станком.
Технические характеристики
| Параметры питания | 380 В ~50 Гц |
| Мощность | 2,2 кВт |
| Мощность двигателя насоса подачи СОЖ | 40 Вт |
| Макс. диаметр сверления в стали | 35 мм |
| Макс. диаметр продолжительного сверления в стали | 26 мм |
| Макс. нарезание резьбы в стали | М24 |
| Конус шпинделя | КМ 4 |
| Вылет оси шпинделя | 285 мм |
| Ход пиноли | 125 мм |
| Автоматическая подача пиноли | 0,05/0,10/0,15 мм/об |
| Частота вращения шпинделя | 75-2000 об/мин |
| Кол-во ступеней | 8 |
| Габариты стола | 400×420 мм |
| Ширина Т-образных пазов стола | 14 мм |
| Кол-во Т-образных пазов стола | 2 |
| Тип Т-образных пазов стола | Диагональ |
| Расстояние от шпинделя до стола | 65-800 мм |
| Макс. нагрузка на стол | 150 кг |
| Габариты основания | 420×620 мм |
| Ширина Т-образных пазов основания | 14 мм |
| Кол-во Т-образных пазов основания | 2 |
| Расстояние между Т-образными пазами основания | 150 мм |
| Макс. расстояние от шпинделя до основания | 1215 мм |
| Диаметр колонны | 115 мм |
| Габариты | 880×595×2445 мм |
| Масса | 450 кг |
Комплектация
- Быстросменный сверлильный патрон (1-16 мм) В16.
- Переходная оправка КМ4-В16.
- Руководство по эксплуатации на русском языке.
