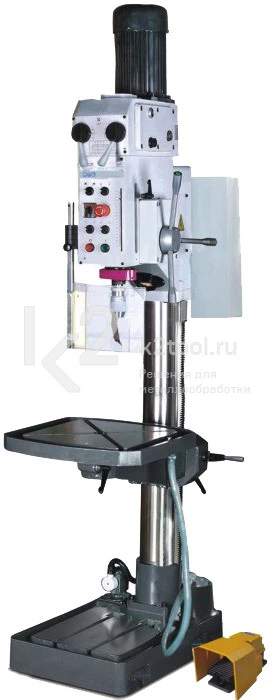

Мощный вертикальный сверлильный станок с автоматической подачей пиноли, педалью ножного управления и резьбонарезным устройством.
Особенности
- Электромеханический механизм подачи пиноли.
- Тяжелая массивная литая конструкция.
- Толстостенная чугунная колонна.
- Закаленный шлифованный шпиндель, радиальное биение менее 0,010 мм.
- Девятискоростная коробка скоростей в сочетании с двухскоростным главным приводом обеспечивают 18 скоростей вращения шпинделя.
- Две скорости автоматической подачи пиноли.
- Шлифованные шестерни, масляные ванны коробок скоростей и подач.
- Автоматическая система смазки зубчатых колес масляным насосом.
- Большой ход пиноли — 180 мм.
- Педаль ножного управления станком.
- Массивный точный стол повышенной жесткости с двумя перекрещивающимися Т-образными пазами и двойным эксцентриковым зажимом.
- Массивное точное основание повышенной жесткости с двумя Т-образными пазами для обработки высоких заготовок.
- Интегрированная в сверлильную головку лампа подсветки стола.
- Система подачи СОЖ со встроенным баком.
- Возможность вращения стола на 360° вокруг собственной оси.
- Регулируемый упор глубины сверление.
- Правое / левое вращение шпинделя.
- Подвижный защитный экран большой площади с конечным выключателем.
- Надежный и производительный электродвигатель класса защиты IP54.
Встроенный выталкиватель
Легкое и удобное извлечение инструмента: нажмите на выталкиватель и поверните рукоятку подачи пиноли вверх — оправка выпадет из конуса шпинделя.
Автоматическая подача
Включается зеленой кнопкой в торце рукоятки подачи пиноли. Отключается повторным нажатием кнопки или по срабатыванию упора глубины сверления.
Электрошкаф
Высококачественные компоненты, наглядный и большеразмерный, легко доступен.
Ножная педаль
Ножная педаль управления станком.
Технические характеристики
| Параметры питания | 380 В ~50 Гц |
| Мощность | 1,5 кВт |
| Мощность двигателя насоса подачи СОЖ | 40 Вт |
| Макс. диаметр сверления в стали | 35 мм |
| Макс. диаметр продолжительного сверления в стали | 30 мм |
| Макс. нарезания резьбы в стали | М24 |
| Конус шпинделя | КМ4 |
| Вылет оси шпинделя | 350 мм |
| Перемещение пиноли | 180 мм |
| Частота вращения шпинделя | 50-1450 об/мин |
| Кол-во ступеней | 18 |
| Автоматическая подача пиноли | 0,1/0,2 мм/об |
| Габариты стола | 560×560 мм |
| Ширина Т-образных пазов | 18 мм |
| Макс. расстояние от шпинделя до стола | 780 мм |
| Макс. нагрузка на стол | 250 кг |
| Габариты основания | 510×500 мм |
| Макс. расстояние от шпинделя до основания | 1320 мм |
| Диаметр колонны | 150 мм |
| Габариты | 935×560×2280 мм |
| Масса | 500 кг |
Комплектация
- Быстросменный сверлильный патрон (0-16 мм) В16.
- Переходная оправка КМ4-В16.
- Руководство по эксплуатации на русском языке.
