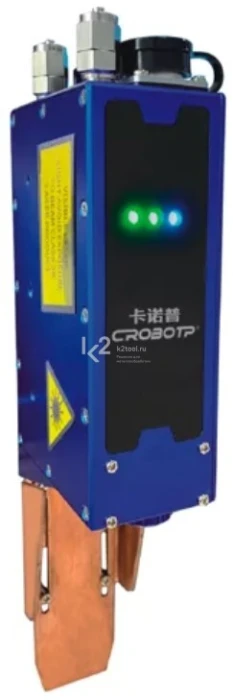

Лазерный сканер контроля сварных швов CLW-VLS позволяет оптимизировать положение горелки во время сварочного процесса и улучшает качество сварных соединений.
Особенности
- Подходит для разных видов сварки: MIG/MAG, TIG, лазерная.
- Отображение текущего смещения сварного шва, ширины разделки и допусков происходит в режиме реального времени.
- Защита от помех помогает с высокой точностью идентифицировать сварные соединения при сильных помехах от излучения дуги.
- Сканер позволяет компенсировать недостатки заготовок и подсобранного изделия.
- Сокращает работы по программированию робота для сложных деталей.
Технические характеристики
| Модель | VLS-160HB-V01 | VLS-160GA-V01 | VLS-240GB-V01 |
| Допустимая ширина сварного шва | 0,8-10 мм | 1-15 мм | 1,5-20 мм |
| Отклонение от траектории по вертикали | >0,05 мм | >0,1 мм | >0,1 мм |
| Отклонение от траектории по горизонтали | >0,05 мм | >0,1 мм | >0,1 мм |
| Стандартная высота установки | 160 мм | 160 мм | 240 мм |
| Средняя ширина поля зрения | 35 мм | 50 мм | 60 мм |
| Макс. высота над изделием | 185 мм | 200 мм | 290 мм |
Возможности сканирования сварных швов
Внахлест слева и/или справа.
Внутренние и/или внешние угловые.
Внутренние или внешние стыковые.
Широкого соотношения сторон.
Отслеживание центра тонкой пластины.
Перекрестный контроль.
