Шлифовальный станок NS Maquinas FGW170

Станки серии FGW170 предназначены для мокрого шлифования прямоугольных труб, профилей и плоских заготовок шириной до 170 мм.

На основе данной модели разработан станок FGW170 4ZV с четырьмя шлифовальными станциями для одновременного шлифования верхней и нижней плоскостей заготовки.

Особенности

• Водяное охлаждение предотвращает образование пыли в зоне шлифования и снижает температуру нагрева заготовки.
• Замкнутая система подачи СОЖ: вода распыляется на зону обработки, фильтруется и подается обратно в станок.
• Бумажный фильтр необходимо обновлять вручную, но опционально доступна функция автоматической замены фильтра.
• Настройка под определенные габариты заготовки проводится за счет перемещения шлифовальной станции.
• Количество шлифовальных станций может быть увеличено до трех, также возможны другие варианты порядка расположения лент и щеток.
• Модель FGW170 2ZR оснащена системой возврата деталей, что позволяет выполнять всю работу одним оператором.


Быстрая замена абразивной ленты без использования инструментов.



Воздуходув для удаления лишней влаги с поверхности заготовки.

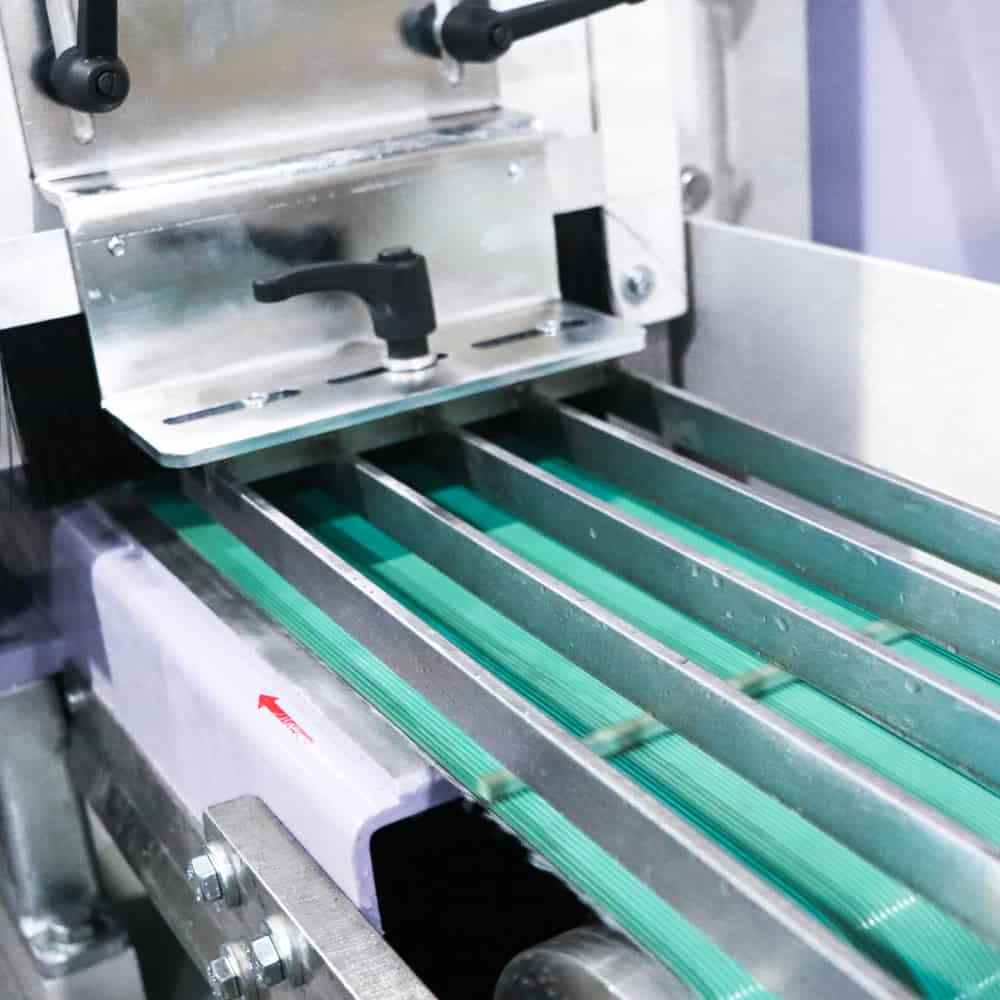

Разделители для подачи плоских заготовок.

Технические характеристики

	FGW170 Z	FGW170 2Z	FGW170 3Z
Макс. габариты заготовок	170×200 мм	170×200 мм	170×200 мм
Кол-во ленточных станций	1	2	3
Кол-во щеточных станций	0-2	0-2	0-2
Габариты ленты	170×2000 мм	170×2000 мм	170×2000 мм
Габариты щетки	Ø 200×170 мм	Ø 200×170 мм	Ø 200×170 мм
Скорость ленты	20 м/сек	20 м/сек	20 м/сек
Скорость щетки	15 м/сек	15 м/сек	15 м/сек
Скорость подачи	6+12 м/мин	6+12 м/мин	6+12 м/мин
Мощность двигателя ленточной станции	(1×) 4 кВт	(2×) 4 кВт	(3×) 4 кВт
Мощность двигателя щеточной станции	3 кВт	3 кВт	3 кВт
Мощность двигателя подачи	0,45 кВт	0,45 кВт	0,45 кВт
Общая мощность	7,45 кВт	9 кВт	13 кВт
Номинальный ток	14 А	15 А	26 А
Габариты	1550×1150×2000 мм	2100×1150×2000 мм	2700×1430×2000 мм
Масса	700 кг	1300 кг	2010 кг
