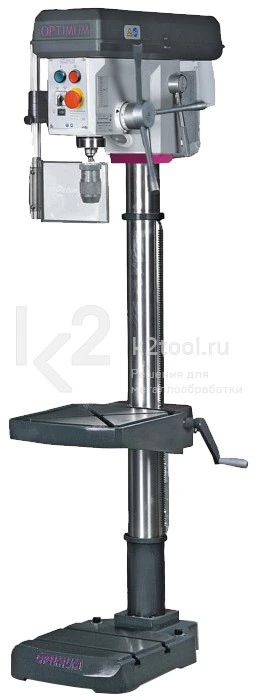

Качественный и производительный станок профессиональной серии для ответственных работ.
Особенности
- Жесткая надежная конструкция.
- Шпиндель установлен на высокоточные шарикоподшипники.
- Высокая точность вращения шпинделя: радиальное биение менее 0,020 мм.
- Высококачественные зубчатые приводные ремни GATES исключают проскальзывание и потерю мощности.
- Быстрое натяжение и легкая фиксация клиноременной передачи.
- Большой ход пиноли — 105 мм.
- Толстостенная чугунная колонна.
- Правое / левое направление вращения шпинделя.
- Регулируемый упор глубины сверления.
- Длинная, эргономичная рукоятка подачи пиноли.
- Легкая смена инструмента посредством встроенного выталкивателя.
- Точный рабочий стол с диагональными Т-образными пазами.
- Возможность вращения стола на 360° вокруг собственной оси.
- Надежный зубчатый механизм перемещения стола, оснащенный двойным эксцентриковым зажимом.
- Массивное точное основание повышенной жесткости с двумя Т-образными пазами шириной 12 мм для закрепления высоких заготовок без использования стола.
- Надежный и производительный электродвигатель класса защиты IP54.
- Удобная панель управления степени защиты IP54 с отдельной аварийной кнопкой.
- Подвижный защитный экран большой площади с конечным выключателем.
- Конечный выключатель кожуха ременной передачи.
- Встроенный станочный светильник.
- Высокоточный быстросменный патрон в комплекте.
Ременная передача
Высококачественные ремни GATES и шлифованные алюминиевые шкивы обеспечивают плавное вращение шпинделя без рывков и потери мощности.
Механизм натяжения ремня
Быстрое натяжение и надежная фиксация клиноременной передачи с помощью рукоятки.
Встроенный выталкиватель
Легкая смена инструмента посредством встроенного выталкивателя.
Технические характеристики
| Параметры питания | 400 В, 50 Гц, 3-фазный |
| Мощность | 0,85 кВт |
| Диаметр сверления в стали | 28 мм |
| Диаметр продолжительного сверления в стали | 24 мм |
| Конус шпинделя | КМ3 |
| Вылет оси шпинделя | 200 мм |
| Перемещение пиноли | 105 мм |
| Частота вращения шпинделя | 120-4000 об/мин |
| Кол-во скоростей | 16 |
| Габариты сверлильного стола | 340×360 мм |
| Ширина Т-образных пазов | 14 мм |
| Макс. расстояние от шпинделя до стола | 860 мм |
| Габариты основания | 320×320 мм |
| Макс. расстояние от шпинделя до основания | 1275 мм |
| Диаметр колонны | 92 мм |
| Габариты | 700×450×1720 мм |
| Масса | 140 кг |
Комплект поставки
- Быстросменный патрон (0-16 мм) В16.
- Переходная оправка КМ3 — В16.
- Зажимный сухарь для Т-образных пазов.
- Руководство по эксплуатации на русском языке.
