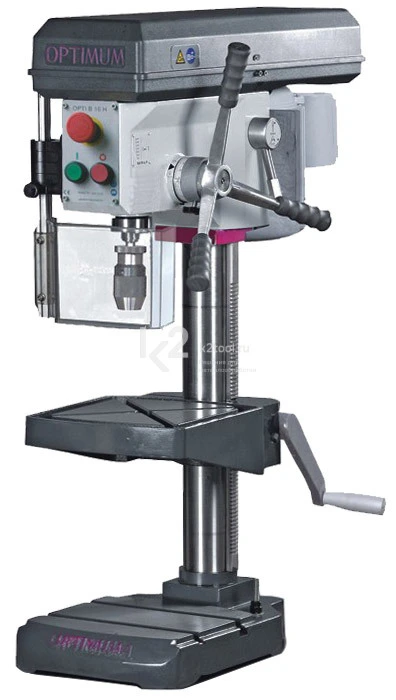

Высокоточный станок B 16H с клиноременным приводом предназначен для сверления металлических труб и профилей. Станок оснащен массивным основанием повышенной жесткости с двумя Т-образными пазами шириной 12 мм для закрепления высоких заготовок без использования стола.
Особенности
- Жесткая надежная конструкция.
- Шпиндель установлен на высокоточные шарикоподшипники.
- Высокая точность вращения шпинделя: радиальное биение менее 0,020 мм.
- Высококачественные зубчатые приводные ремни GATES исключают проскальзывание и потерю мощности.
- Быстрое натяжение и легкая фиксация клиноременной передачи.
- Большой ход пиноли — 65 мм.
- Толстостенная чугунная колонна.
- Регулируемый упор глубины сверления.
- Длинная, эргономичная рукоятка подачи пиноли.
- Точный рабочий стол с диагональными Т-образными пазами.
- Возможность вращения стола на 360° вокруг собственной оси.
- Надежный зубчатый механизм перемещения стола, оснащенный двойным эксцентриковым зажимом.
- Надежный и производительный электродвигатель класса защиты IP54.
- Удобная панель управления степени защиты IP54 с отдельной аварийной кнопкой.
- Подвижный защитный экран большой площади с конечным выключателем.
- Конечный выключатель кожуха ременной передачи.
- Высокоточный быстросменный патрон в комплекте.
Ременная передача
Высококачественные ремни GATES и шлифованные алюминиевые шкивы обеспечивают плавное вращение шпинделя без рывков и потери мощности.
Механизм натяжения ремня
Быстрое натяжение и надежная фиксация клиноременной передачи с помощью рукоятки.
Технические характеристики
| Параметры питания* | 220/380 В ~50 Гц |
| Мощность | 0,75 кВт |
| Макс. диаметр сверления в стали | 13 мм |
| Макс. диаметр продолжительного сверления в стали | 11 мм |
| Конус шпинделя | КМ2 |
| Вылет оси шпинделя | 130 мм |
| Перемещение пиноли | 65 мм |
| Частота вращения шпинделя | 450-3500 об/мин |
| Кол-во скоростей | 5 |
| Габариты сверлильного стола | 230×245 мм |
| Ширина Т-образных пазов | 12 мм |
| Расстояние между Т-образными пазами | 80 мм |
| Кол-во Т-образных пазов | 2 |
| Макс. расстояние от шпинделя до стола | 370 мм |
| Габариты основания | 200×240 мм |
| Макс. расстояние от шпинделя до основания | 495 мм |
| Диаметр колонны | 60 мм |
| Габариты | 550×300×850 мм |
| Масса | 54 кг |
*Доступен в двух вариантах: с напряжением 220 В (арт. 3020216) и 380 В (арт. 3020217).
Комплектация
- Быстросменный патрон (1-13 мм) В16.
- Переходная оправка КМ2-В16.
- Зажимный сухарь для Т-образных пазов.
- Руководство по эксплуатации.
