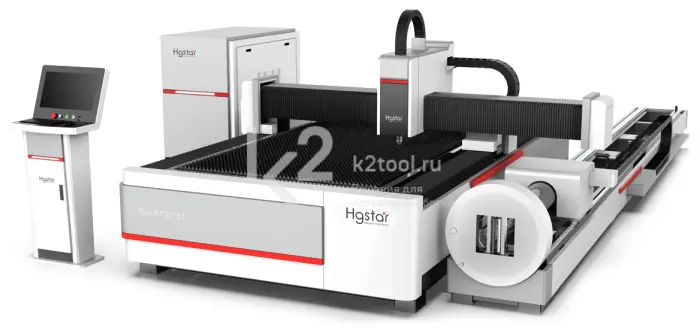

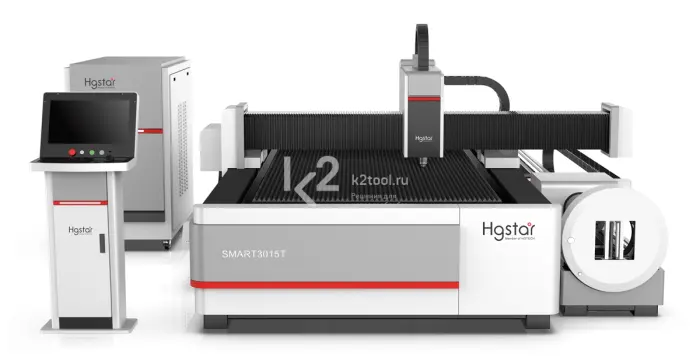

Комбинированный станок лазерной резки HGTECH SMART3015T с одним столом

Комбинированный станок лазерной резки HGTECH серии SMART T с одним столом

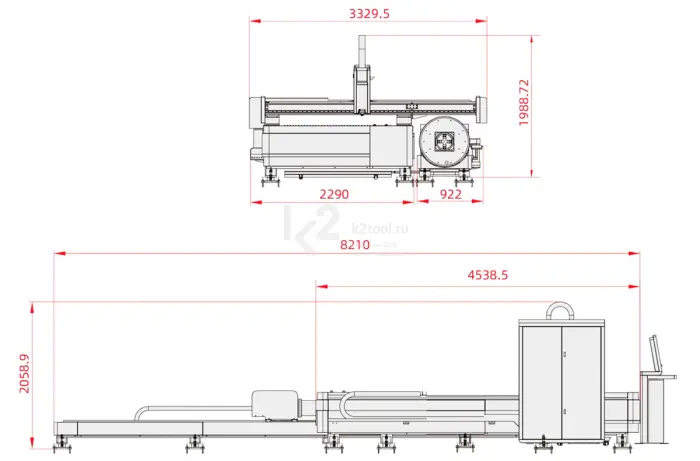

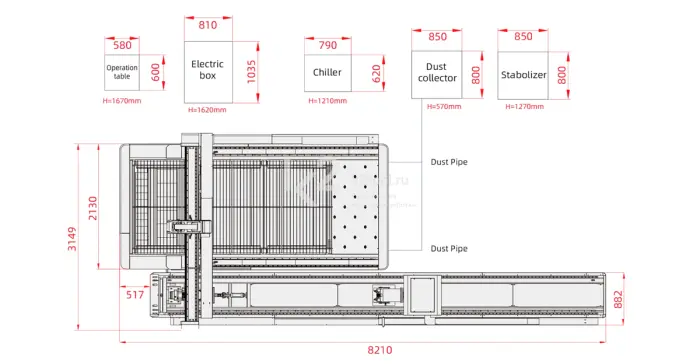

Габариты

Комбинированный станок лазерной резки HGTECH SMART3015T с одним столом

HGTECH 12332 Отзывы Вопросы Распечатать

7 665 000₽Цена с НДС

Доставка

Доставка транспортной компанией до терминала в вашем городе.

Самовывоз со склада.

Оплата

Безналичными по счёту.

Оплата через Яндекc.Кассу банковской картой и наличными.

Гарантия

1 год.

Собственный сервисный центр

Большой склад запчастей и расходников.

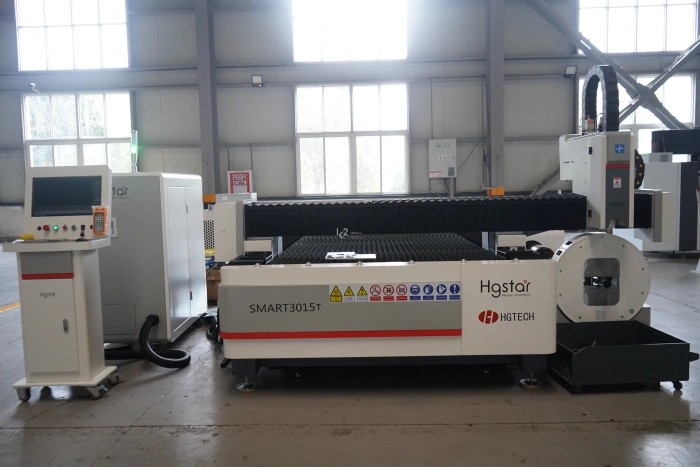

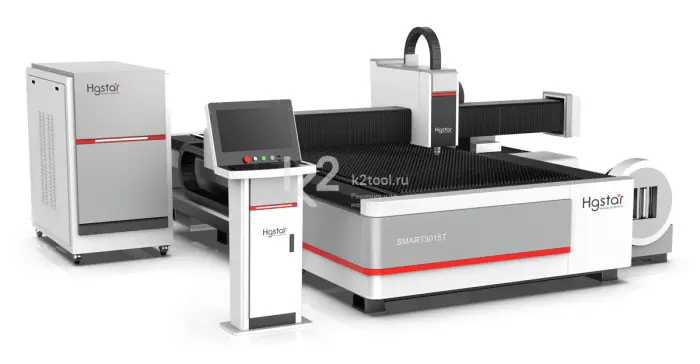

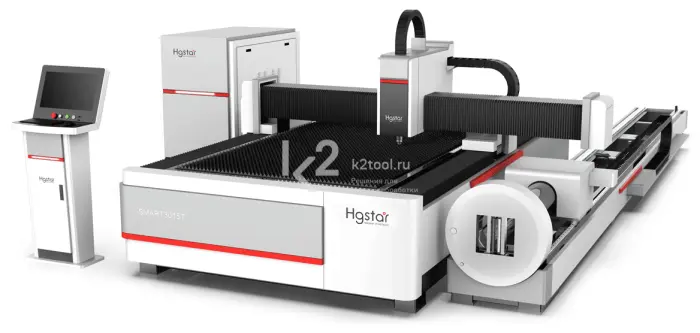

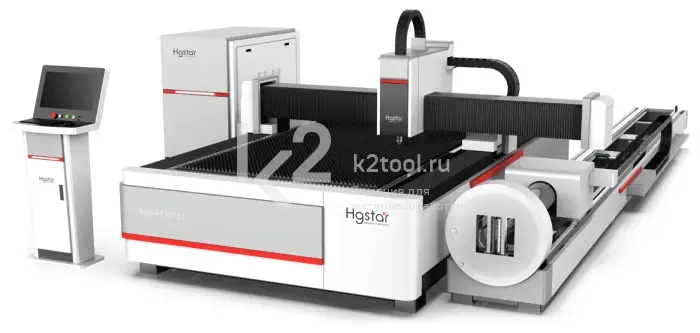

Комбинированный станок лазерной резки HGTECH SMART3015T с одним столом

Производитель: HGTECH Код товара: 12332 Оставить отзыв Задать вопрос Распечатать

Оптоволоконный лазерный станок SMART T компании HGTECH — это улучшенная версия серии SMART, способная резать большинство металлических листов, пластин, а также труб. Экономия более 50% площади цеха и затрат на приобретение двух типов станков, и, в следствии, удвоение эффективности производства.

Станки серии SMART T широко используются для резки углеродистой стали, нержавеющей стали, алюминия, меди, латуни титана и других металлических материалов.

Особенности

Станок способен обрабатывать широкий спектр трубных материалов специальной формы, включая круглые трубы, квадратные, прямоугольные, овальные и другие.
Цифровая система управления осуществляется посредством ЧПУ FSCUT, полностью автоматизируя производственный процесс и уменьшая трудозатраты.
Система секционной вытяжки, оптимально защищающает зону обработки и оборудование от загрязнений.
Интеллектуальное предотвращение образования препятствий в процессе резки.
Поиск кромки по трем точкам: угол наклона и начало листового металла определяются благодаря автоматическому определению кромки.
Используются комплектующие от ведущих мировых производителей лазерного оборудования: лазерных источник Raycus (КНР), лазерная головка Raytools (Швейцария), электроники, пневматики и др.

Экономическая эффективность

Станок волоконно-лазерной резки HGTECH может не только резать металлические листы, но и металлические трубы. Он имеет широкий спектр применения и экономит до 50% свободного пространства, что приводит к повышению производительности.

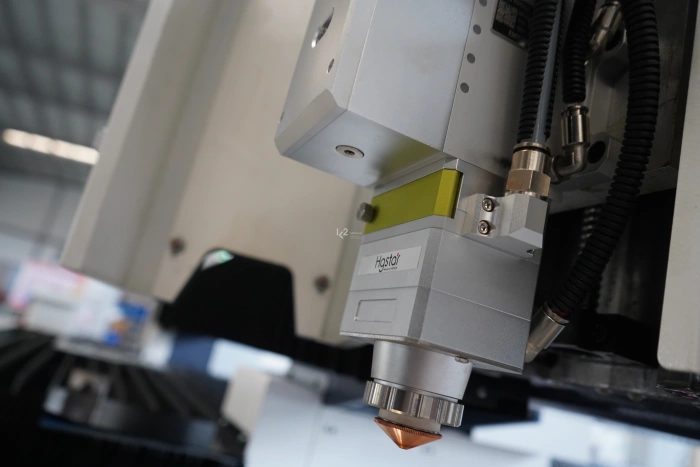

Лазерная режущая головка с автофокусом

Программное обеспечение самостоятельно настраивает фокусирующий объектив для достижения автоматизированной перфорации и резки пластин различной толщины. Скорость автофокуса в десять раз выше, чем при ручной настройке.

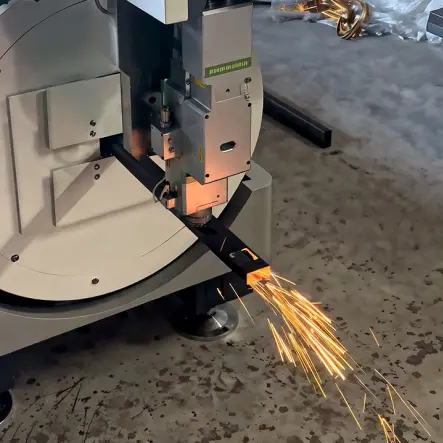

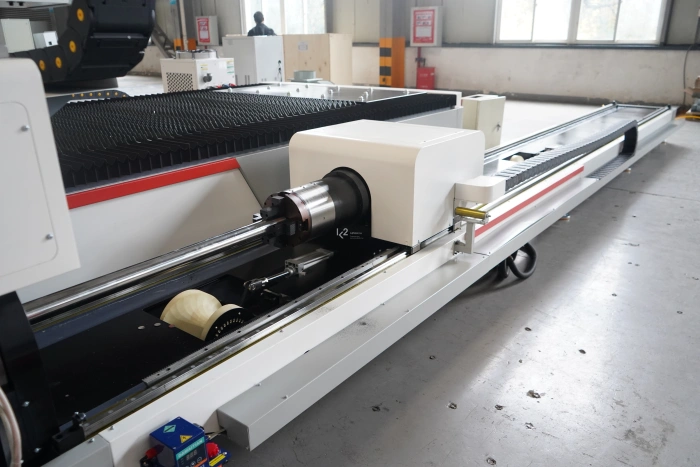

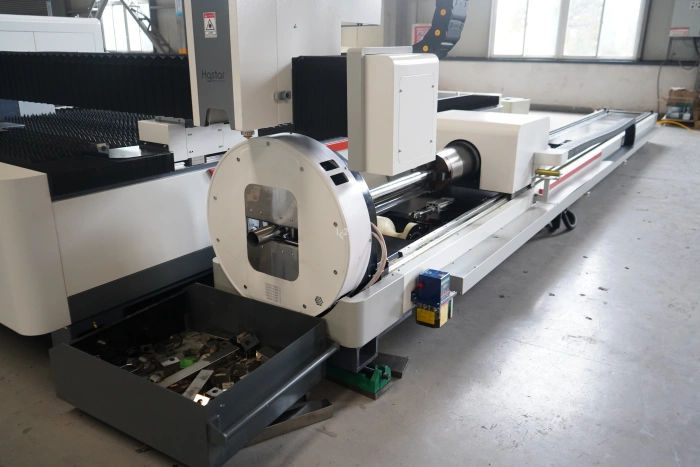

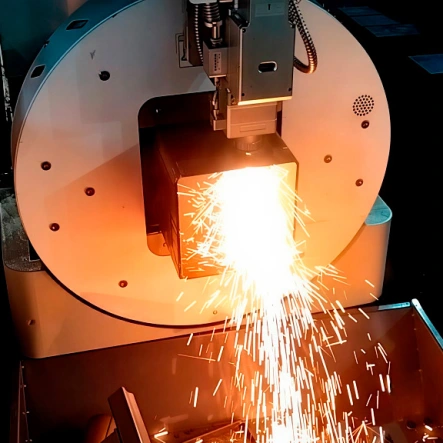

Конструкция пневматического патрона

Конструкция зажимного патрона с передним и задним ходом проста в установке и экономит трудозатраты, так как не подвержена быстрому износу. Обеспечение стабильности подачи и точности резки. Автоматическая регулировка центровки, поддержка резки различных диаметров труб и высокая скорость вращения патрона позволяют повысить эффективность обработки.

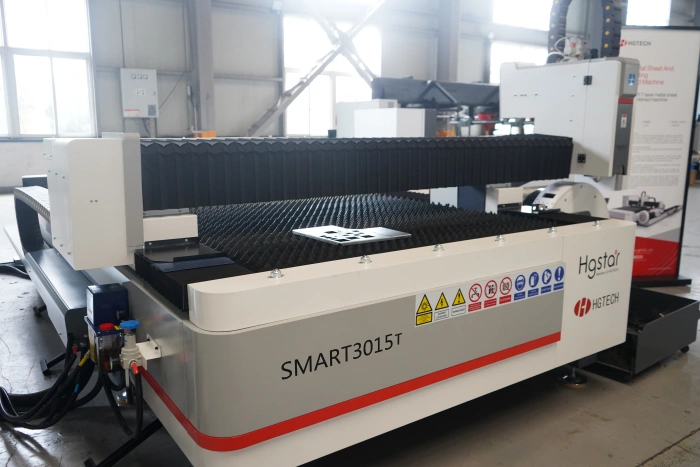

Сварная станина станка лазерной резки

Высокопрочная станина станка обрабатывается методом отжига для снятия напряжения при температуре 600°C, что приводит к высокой жесткости конструкции; цельные механические структуры имеют преимущества малой деформации, низкой вибрации и чрезвычайно высокой точности.

Сервопривод и двигатель

Высокоскоростной серводвигатель Fuji (Япония) эффективно перемещает портал, делает резку и станок более стабильными и продлевает срок службы станка.

Технические характеристики

Зона обработки листов (Д×Ш)	3048×1524 мм
Макс. ускорение	1,0 g
Макс. скорость перемещения	80 м/мин
Точность позиционирования по X/Y осям	±0,02 мм/м
Макс. нагрузка на рабочий стол	2600 кг
Размер резки трубы (Д×Диам.)	6024×220 мм
Вес оборудования	≤3700 кг
Размер оборудования (Д×Ш×В)	8210×3150×2100 мм
Диаметр патрона	Ø120/Ø230/Ø350
Точность повторного позиционирования по X/Y осям	±0,03 мм/м
Мощность лазера	1-6 кВт
Требования к источнику питания	380В, 50/60Гц, 45кВА
Источник лазерного излучения	Волоконный лазер Raycus Fiber & до 3000 Вт
Система ЧПУ	FSCUT 3000
Серводвигатель	YASKAWA (Япония)
Система перемещения	Портальная конструкция с двухсторонним приводом
Лазерная режущая головка	Raytools (Швейцария)
Дисплей	21,5-дюймовый промышленный LCD
Система смазки	Автоматическая
Условия эксплуатации	Температура: 0 - 40 °C, влажность: ≤80%

Конфигурация оборудования

Параметры	Примечания	Кол-во	Производитель
SMART 3015T — 3000W	Волоконный лазерный станок для резки (3000×1500 мм)	1 шт.	HGSTAR
3000 Вт	Генератор лазерного излучения	1 шт.	RAYCUS
Чиллер	Специальный охладитель воды для лазера	1 шт.	HANLI HL-3000 (Китай)
Лазерная головка	Высокоточная профессиональная лазерная головка с автофокусом	1 шт.	Raytools (Швейцария)
Система управления	FSCUT3000	1 шт.	FSCUT
Программное обеспечение	CYPCUT	1 шт.	CYPCUT
Система привода	Высокоскоростной серводвигатель	4 шт.	Японский серводвигатель Fuji (X ось 850 Вт, Ось Y 1300 Вт, ось Z 400 Вт)
Редуктор		3 шт.	Motovario (Франция)
Электронные компоненты		1 шт.	Chint/Schneider (Франция)
Линейные направляющие		1 шт.	PEK (Италия)
Рейки-шестерни		1 шт.	T-win (Тайвань)
