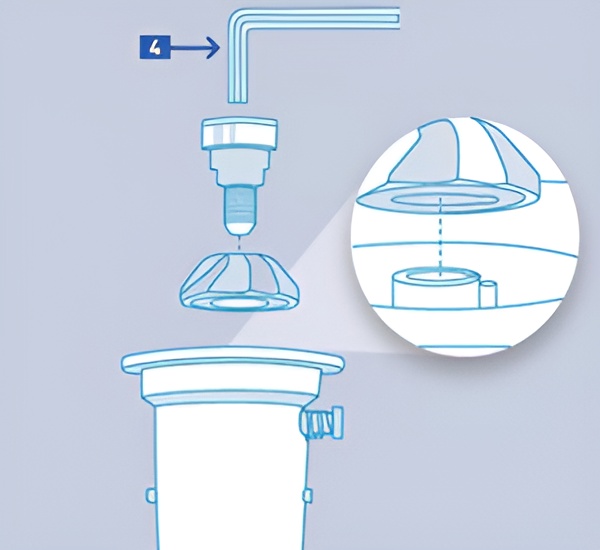

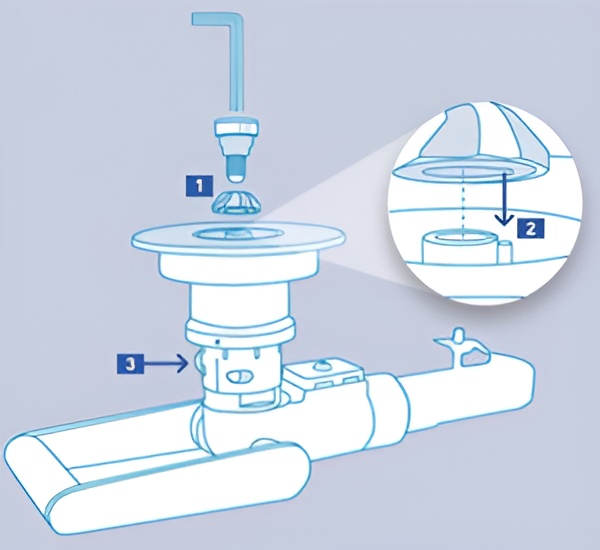

Установка и настройка фрезы для пневматических кромкорезов

- Установите фрезу на адаптер.
- Штифт на адаптере должен совпадать с отверстием на фрезе.
- Заблокируйте шпиндель с помощью кнопки блокировки.

- Затяните направляющий подшипник с помощью шестигранного ключа из комплекта поставки.
- При замене фрезы на новую всегда используйте новый подшипник.

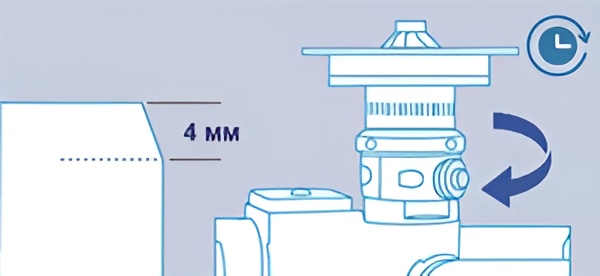

Настройка углового кромкореза
- Один щелчок равен 0,25 мм.
- Регулировка на 1 мм требует 4 щелчка.
- Макс. глубина фаски за один проход составляет
4 мм.

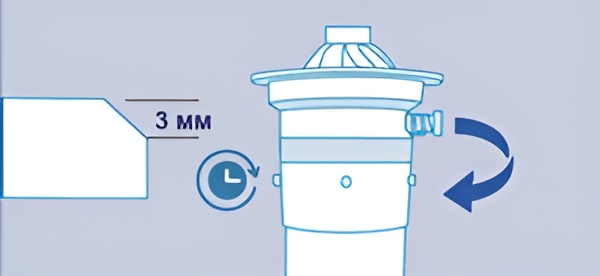

Настройка прямых кромкорезов
- Один щелчок равен 0,125 мм.
- Регулировка на 1 мм требует 8 щелчков.
- Макс. глубина фаски за один проход составляет
3 мм.

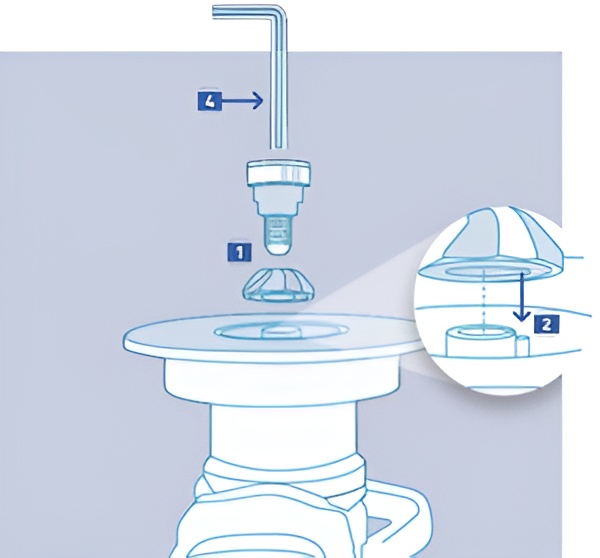

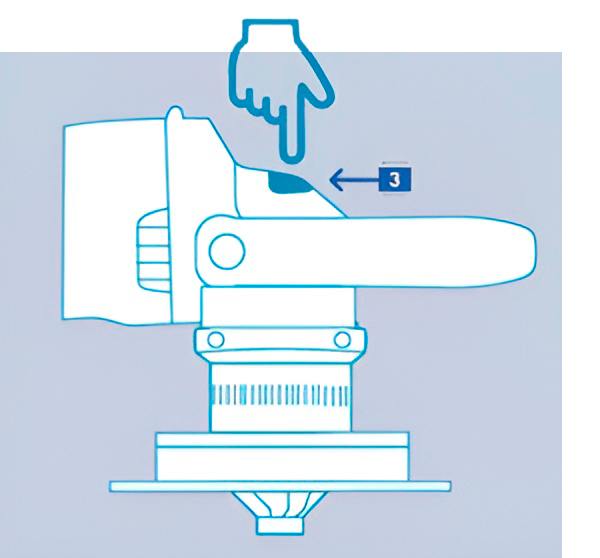

Установка и настройка фрезы для электрических кромкорезов

- Установите фрезу на адаптер.
- Штифт на адаптере должен совпадать с отверстием на фрезе.
- Заблокируйте шпиндель с помощью кнопки блокировки.

- Затяните направляющий подшипник с помощью шестигранного ключа из комплекта поставки.
- Выполните тестовый пуск холостого хода инструмента.
- При замене фрезы на новую всегда используйте новый подшипник.

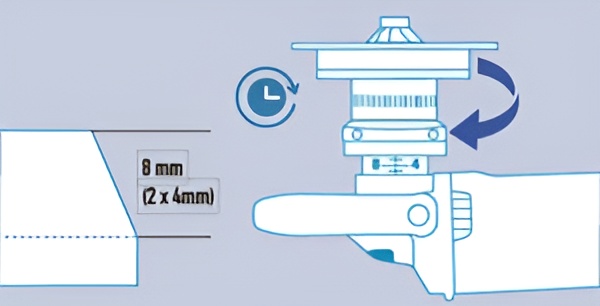

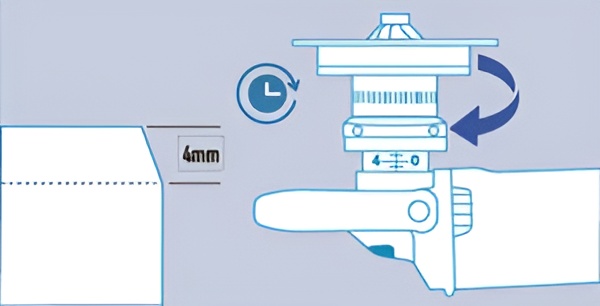

Настройка кромкореза


- Один щелчок равен 0,25 мм.
- Регулировка на 1 мм требует 4 щелчка.
- Макс. глубина фаски за один проход составляет
4 мм.
Рекомендации по работе

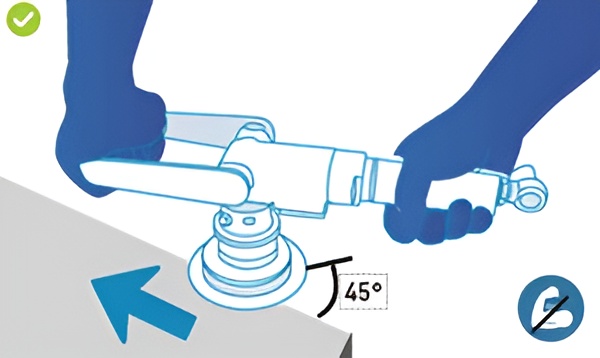

- При снятии фаски, следует держать кромкорез под углом 45° к краю заготовки.
- Убедитесь, что головка для снятия фаски правильно расположена относительно заготовки.
- Не применяйте чрезмерную силу.

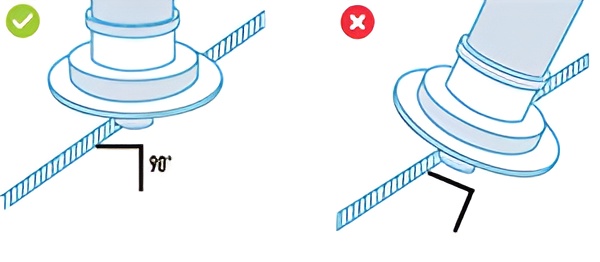

- Чтобы обеспечить точное и качественное снятие фаски убедитесь, что головка фланца расположена перпендикулярно относительно заготовки.

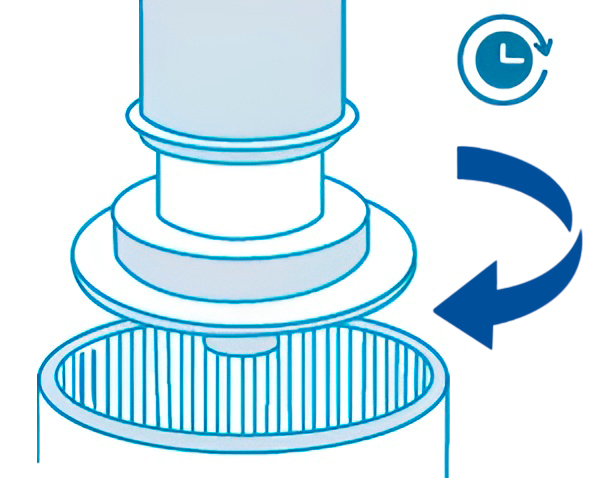

- Для снятия фаски внутри труб и отверстий направляйте кромкорез по часовой стрелке.

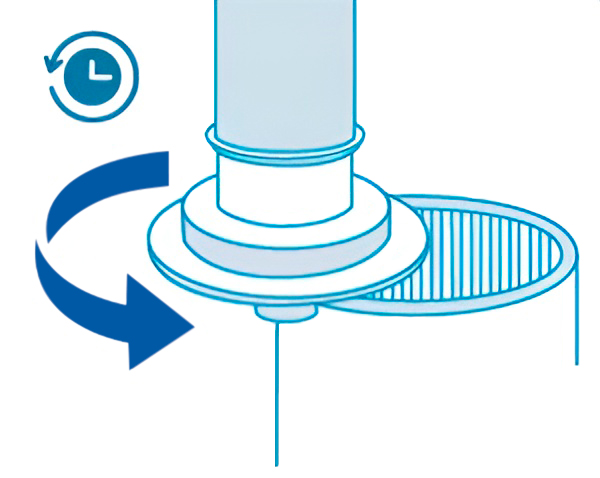

- Для снятия внешней фаски труб направляйте кромкорез против часовой стрелки
