Формы зубьев

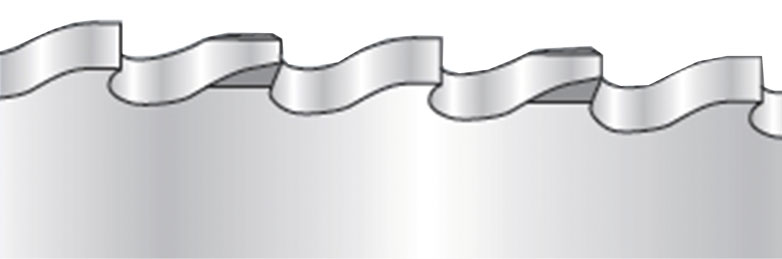

BW Для распиловки профилей и труб.

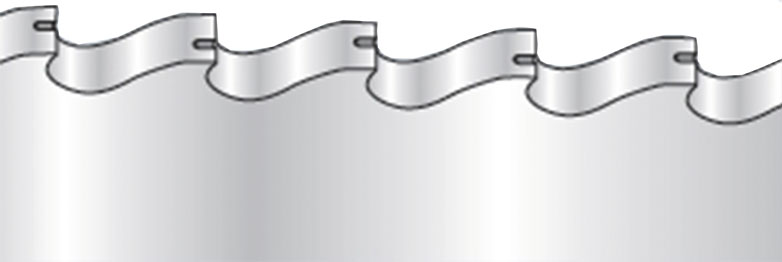

HZ Для распиловки сплошных материалов и труб, профилей с плотной толщиной стенкой > 3 мм
BR Специальный тип зубчатого зацепления для распиловки профилей и труб. По сравнению с формой зуба BW, этот тип имеет в два раза большее количество зубцов на оковой стороне, находящихся в зацеплении. Это приводит к гораздо более длительному сроку службы и более чистой поверхности среза. Цена и доставка по запросу.

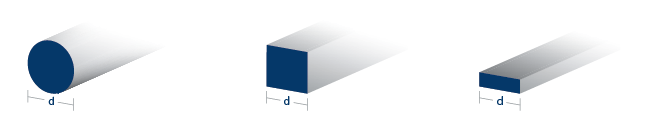

Рекомендованное число зубьев для распиловки сплошных материалов

Поперечный разрез Шаг зубьев Форма зуба Ø мм
175|
×40 мм
Ø мм
200
×45 мм
Ø мм
250
×60 мм
Ø мм
275
×65 мм
Ø мм
300
×70 мм
Ø мм
315
×75 мм
Ø мм
350
×80 мм
Ø мм
370
×86 мм
Ø мм
400
×96 мм
Ø мм
425
×106 мм
Ø мм
450
×112 мм
Ø мм
500
×128 мм
Ø мм
560
×145 мм
10 мм 5 HZ 110 130 160 180 180 200 220 220 250 260 280 310 350
20 мм 6 HZ 90 100 128 140 160 160 180 190 200 220 230 260 300
30 мм 8 HZ 70 80 100 110 120 120 140 140 160 160 180 200 220
50 мм 8 HZ 100 90 120 120 140 140 160 160 180 200 220
70 мм 10 HZ 94 100 110 110 120 130 140 160 180
90 мм 12 HZ 80 80 90 90 110 110 120 130 150
110 мм 14 HZ 80 80 80 90 100 120
130 мм 14 HZ 80 80 90 100 120
150 мм 16 HZ 80 90 100
160 мм 16 HZ 90 100
180 мм 18 HZ 80 90

* Максимальная ширина резания.

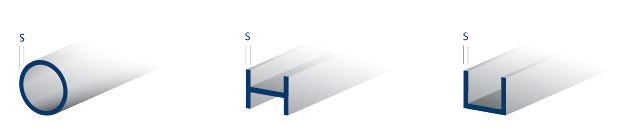

Рекомендованное число зубьев для распиловки труб и профилей

Толщина стенок Шаг зубьев Форма зуба Ø мм
175 ×40 мм
Ø мм 200 ×45 мм Ø мм 250 ×60 мм    Ø мм 275 ×65 мм Ø мм 300 ×70 мм Ø мм 315 ×75 мм Ø мм 350 ×80 мм Ø мм 370 ×86 мм Ø мм 400 ×96 мм Ø мм 425 ×106 мм Ø мм 450 ×112 мм Ø мм 500 ×128 мм Ø мм 560 ×145 мм
0,5 мм 3 BW 180 200 250 280 300 320 350 380
1,0 мм 4 BW, BR 140 160 200 220 220 240 280 290 310 320 350 390
2,0 мм 4,5 BW, BR 120 140 180 200 210 230 250 260 280 290 310 350 390
3,0 мм 5 BW, BR 110 130 160 180 180 200 220 230 250 260 280 310 350
4,0 мм 6 HZ, BR 90 100 130 140 160 170 180 200 200 220 230 260 290
5,0 мм 8 HZ, BR 80 100 110 120 130 140 150 160 170 180 200 220
6,0 мм 9 HZ, BR 90 100 110 120 130 130 140 150 160 180 200
7,0 мм 10 HZ, BR 100 110 120 120 130 140 160 180
8,0 мм 11 HZ, BR 130 140 160
9,0 мм 12 HZ, BR 130 150
10,0 мм 13 HZ 120 130

* Максимальная ширина резания.

Параметры резки сплошного материала

Материалы fz (мм/z) Скорость резания Vc (м/мин)
Подача на зуб Art. 5 1000 HSS-DMo5

Art. 5 1040 HSS-DMo5
Покрытие Kx Kx-coated
Art. 5 1300 HSS-Co5

Art. 5 1340 HSSCo5
Покрытие Kx Kx-coated
минимум макс.
Сталь < 500 Н/мм2 0,025 0,08 30-40 30-50 - -
< 800 Н/мм2 0,025 0,07 20-35 25-40 - -
< 1200 Н/мм2 0,02 0,06 - - 15-25 15-30
Нержавеющая сталь 0,01 0,06 - - 10-25 10-30
Литье 0,025 0,05 - - 20-30 30-50
Алюминий 0,04 0,09 - 500-900 - -
Бронза 0,04 0,07 - 200-400 - -
Медь 0,04 0,06 - 200-300 - -
Латунь 0,04 0,08 - 400-600 - -
Цинковый сплав 0,025 0,08 - 30-100 - -
Инконель 0,025 0,05 - - - 16-45
Титан 0,02 0,05 - - - 15-30

Параметры резки труб и профилей

Материалы fz (мм/z) Скорость резания Vc /мин)
Подача на зуб Art. 5 1000 HSS-DMo5 Art. 5 1040 Art. 5 1305 HSS-DMo5
Покрытие Kx Kx-coated
Art. 5 1300 HSS-Co5 Art. 5 1340 HSS-Co5
Покрытие Kx Kx-coated
минимум макс.
Сталь < 500 Н/мм2 0,025 0,24 45-130 70-230 - -
< 800 Н/мм2 0,025 0,18 30-100 45-140 - -
< 1200 Н/мм2 0,02 0,12 - - 15-50 25-100
Нержавеющая сталь 0,01 0,12 - - 15-45 16-80
Литье 0,025 0,05 - - 15-45 30-65
Алюминий 0,025 0,12 - 1000-1600 - -
Бронза 0,04 0,07 - 200-400 - -
Медь 0,04 0,06 - 200-300 - -
Латунь 0,04 0,08 - 400-600 - -
Цинковый сплав 0,025 0,08 - 30-100 - -
Инконель 0,02 0,08 - - - 16-45
Титан 0,02 0,08 - - - 15-30

Определение скорости резания Vc

Vc (м/мин) = D · π · n/1000

Определение скорости продвижения Vf

Vf (мм/мин) = fz · n · Zn (мин—1) = Vc · 1000/D · π

Определение частоты вращения n

fz (мм/z) = Подача на зуб
D (мм) = Диаметр пилы
Z = Количество зубьев
n (мин-1) = Частота вращения
