Сварочные осцилляторы используются для управления движением сварочной дуги, что позволяет получить более качественный и равномерный шов. Существует два основных типа осцилляторов: маятниковый и линейный. Они отличаются принципом движения горелки, что влияет на конечный результат сварки.
Маятниковый осциллятор
Маятниковый (или колебательный) осциллятор перемещает сварочную горелку по дугообразной траектории, напоминающей движение маятника.
Такой осциллятор незаменим для выполнения угловых швов, так как позволяет заполнять сварной стык с равномерным распределением тепла.
Особенности и преимущества
- Позволяет выполнять угловые швы, так как дуга заполняет обе стороны стыка.
- Обеспечивает равномерный прогрев деталей, что снижает риск появления дефектов.
- Улучшает качество соединения при сварке толстых металлов за счет задержек в крайних положениях (увеличение провара).
- Обеспечивает широкий шов за счет дугообразного движения.
Маятниковый тип осциллятора особенно полезен для угловых соединений, тавровых швов и многопроходной сварки.
Линейный осциллятор
Линейный осциллятор перемещает сварочную горелку по прямолинейной траектории. Движение может осуществляться влево-вправо, вперед-назад или по сложным программируемым траекториям.
Особенности и преимущества
- Ровный и узкий шов с минимальным разбросом.
- Максимальная скорость сварки, например, при автоматизированных процессах.
- Работа с тонкими металлами, где важно избежать перегрева.
- Сварка длинных швов с высокой точностью.
Линейные осцилляторы чаще используются на автоматических сварочных установках, где требуется максимальная повторяемость и минимальные отклонения от заданной траектории.

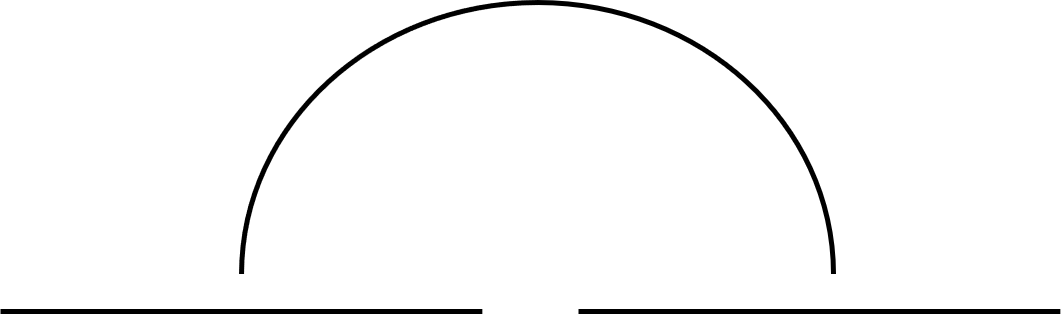

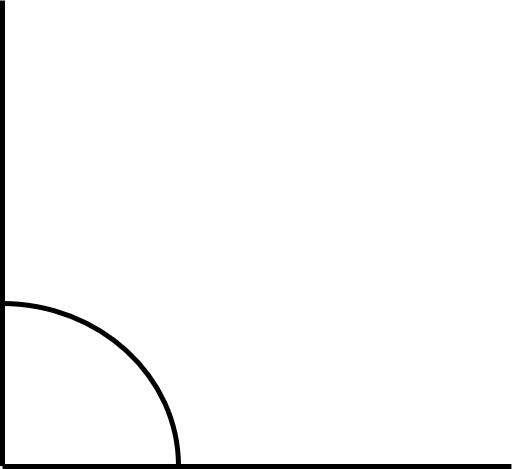

Схема движения горелки
| Осциллятор | Режимы колебаний |
|---|---|
| Линейный | Прямолинейное, Трапецеидальное |
| Маятниковый | Маятниковое, Синусоидальное, Зигзагообразное |
Прямолинейное движение – идеально для точных и стабильных швов.
Маятниковое движение – лучшее решение для угловых соединений.
Синусоидальное движение – мягкое распределение тепла, уменьшает напряжение в металле.
Трапецеидальное движение – глубокий провар с задержками в крайних точках.
Зигзагообразное движение – равномерное наполнение шва.
Влияние параметров осциллятора
- Амплитуда колебаний – определяет ширину шва. Чем больше амплитуда, тем шире шов, но при этом возможны дефекты из-за неравномерного распределения тепла. Оптимальная амплитуда выбирается в зависимости от типа соединения и толщины металла.
- Частота колебаний – влияет на стабильность дуги и равномерность наплавки. Высокая частота обеспечивает более гладкую поверхность шва, но может увеличить разбрызгивание металла. Низкая частота используется для глубокого проплавления.
- Задержки в крайних точках – влияют на глубину провара. Увеличение времени задержки в крайних точках способствует лучшему прогреву металла, но снижает скорость сварки. Оптимальные задержки помогают избежать пропусков в шве и улучшить его прочность.
Все эти параметры настраиваются в зависимости от требований к качеству шва, типу соединения и характеристикам используемого материала.
Какой осциллятор выбрать?
| Условие | Рекомендуемый осциллятор | Причина |
|---|---|---|
| Сварка угловых соединений | Маятниковый | Обеспечивает заполнение обеих сторон стыка |
| Сварка прямых соединений | Линейный | Позволяет держать горелку на одинаковой высоте |
| Работа с тонкими металлами | Линейный | Минимальный нагрев, точное проплавление |
| Сварка толстых металлов | Маятниковый | Глубокий провар за счет задержек на краях |
| Высокая скорость сварки | Линейный | Меньшие отклонения, стабильность процесса |
| Максимальное качество и повторяемость | Линейный | Четкие границы шва, удобство в автоматизации |
| Гибкость в выборе параметров сварки | Маятниковый | Позволяет регулировать ширину и глубину шва |
Оба типа осцилляторов позволяют улучшить качество сварных соединений, снизить вероятность брака и повысить производительность. Если вам нужна помощь в выборе, обращайтесь к специалистам – мы поможем подобрать оптимальное решение!
