Портальный вертикально-сверлильный станок с ЧПУ Sunrise TPD3016
Цена по запросу
Доставка

Доставка транспортной компанией до терминала в вашем городе.

Самовывоз со склада.

Оплата

Безналичными по счёту.

Оплата через Яндекc.Кассу банковской картой и наличными.

Гарантия

1 год.

Собственный сервисный центр

Большой склад запчастей и расходников.

Артикул: TPD3016

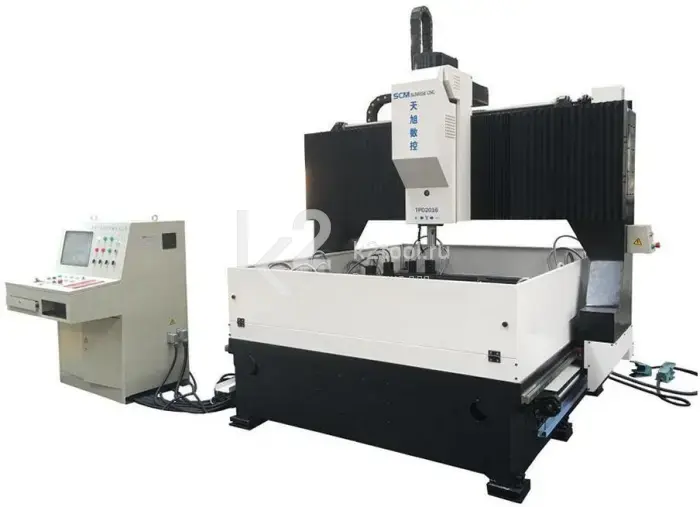

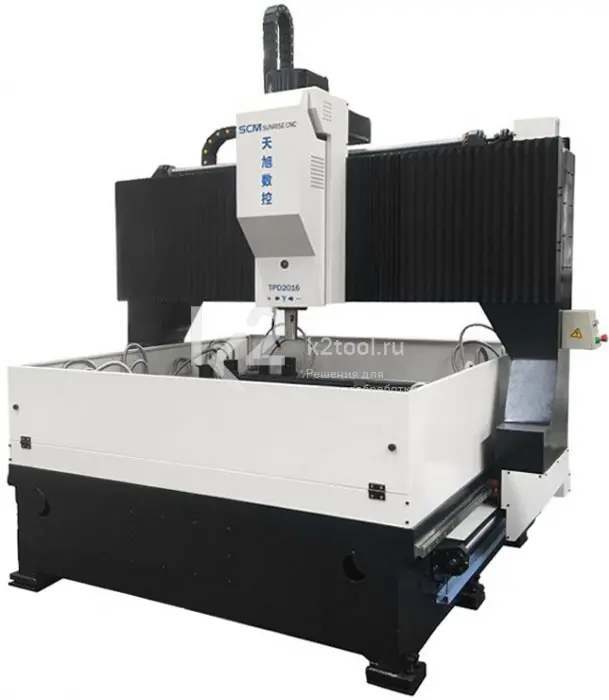

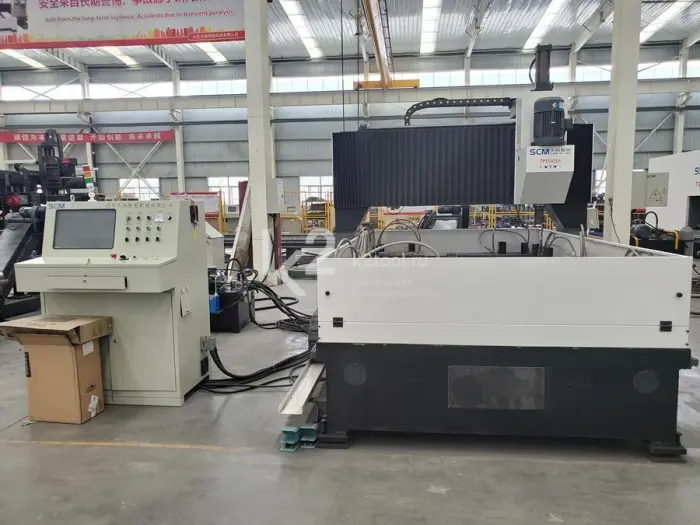

Портальный вертикально-сверлильный станок с ЧПУ Sunrise TPD3016

Рабочая зона
2000×1200 мм2000×1600 мм
3000×1600 мм

Портальный вертикально-сверлильный станок TPD3016 с ЧПУ и подвижным порталом предназначен для обработки габаритных листовых заготовок, фланцев, деталей и корпусных элементов толщиной до 100 мм.

Выполняет сверление и рассверливание сквозных и глухих отверстий, зенкование, зенкерование и развертывание.

Применяется на производстве стальных конструкций, мостов, оборудования нефтехимической промышленности и в других отраслях.

Особенности

  • Главный компьютер станка оснащен системой автоматического программирования и может считывать чертежи CAD/CAM-системы и NC-файлы Tekla в программу обработки.
  • Серводвигатель с ШВП и линейными роликовыми направляющими осуществляет плавную подачу заготовок по трём осям.
  • Автоматическая подача снижает риск возникновения неполадок и ошибок сверления.

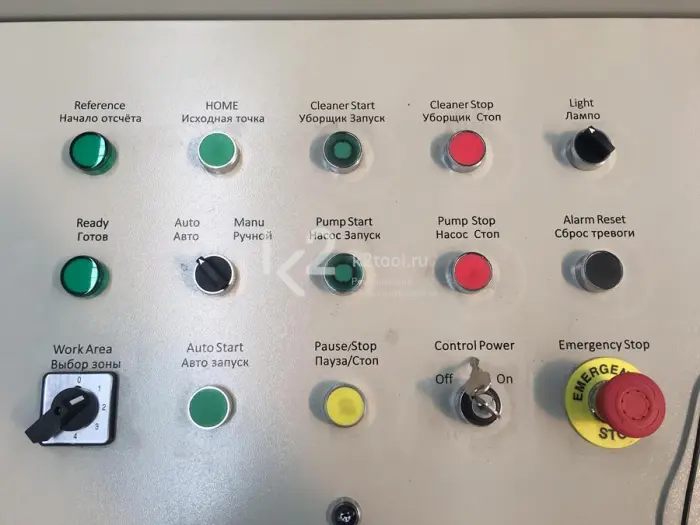

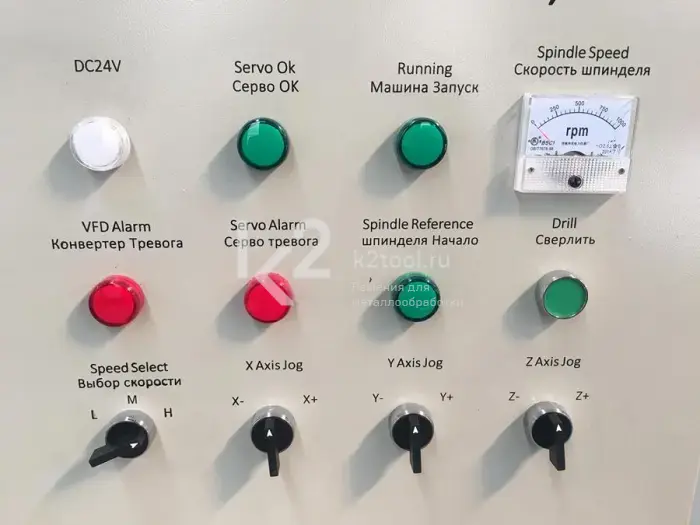

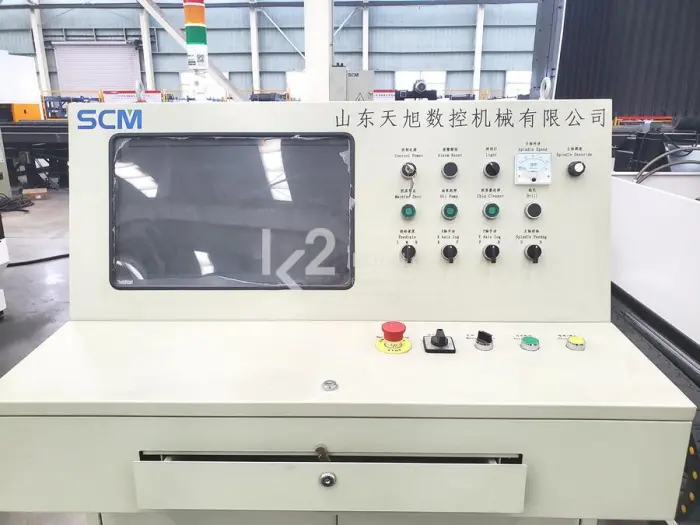

  • Программируемый логический контроллер (PLC) проводит постоянный мониторинг всех элементов станка.
  • В комплекте идут втулки КМ4/КМ3 и КМ4/КМ2 для сверл менее ∅50 мм.
  • Циркуляционная система охлаждения и автоматический отвод стружки освобождают оператора от лишних задач, необходимо только проводить загрузку-выгрузку заготовок и замену сверла.
  • Ключевые механические, гидравлические и электрические компоненты станка от известных производителей - всегда можно найти запчасти.
  • Компактный станок быстро интегрируется на производстве без дополнительных вложений и оснастки.

Портальная конструкция устойчива к высоким динамическим нагрузкам.

Автоматическая оптимизация скорости подачи и частоты вращения сверла.

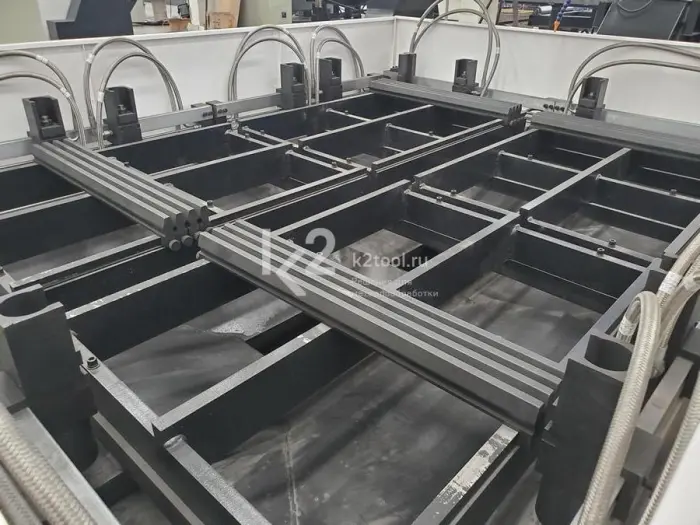

Рабочая зона поделена на 4 участка для небольших заготовок.

Тонкие листы можно располагать внахлест.

Автоматический отвод стружки.

Система автоматической смазки всех рабочих узлов станка.

Пример готового изделия

Технические характеристики

Макс. габариты заготовки 3000×1600 мм
Макс. толщина заготовки 100 мм
Макс. диаметр сверления Ø50 мм
Кол-во сверлильных головок 1
Конус шпинделя КМ4
Частота вращения шпинделя 120-560 об/мин (плавная регулировка)
Вертикальный ход пиноли шпинделя 350 мм
Мощность двигателя шпинделя 5,5 кВт
Высота рабочего стола 800 мм
Тип сверлильной бабки Передвижная каретка
Привод сверлильной бабки Сервопривод
Мощность сервопривода по оси X 1,3 кВт
Мощность сервопривода по оси Y 1,3 кВт
Мощность сервопривода по оси Z 0,85 кВт

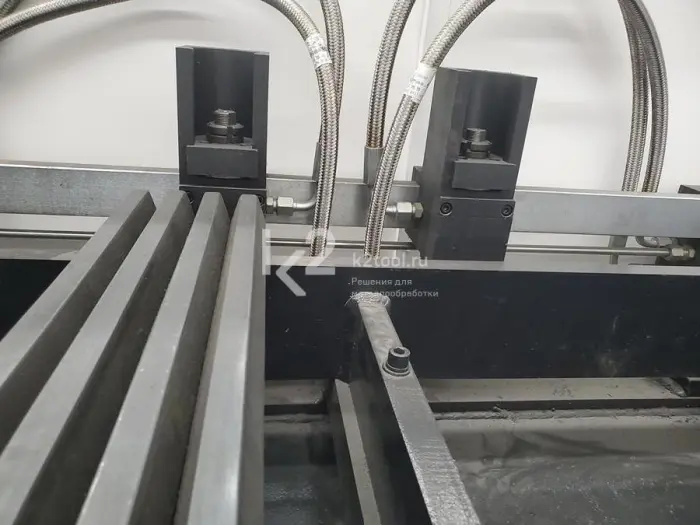

Тип зажима Гидравлический
Кол-во зажимов 12
Усилие зажима 7,5 кН
Мощность привода гидравлической станции 2,2 кВт
Мощность привода системы отвода стружки 0,4 кВт
Мощность привода системы охлаждения 0,25 кВт
Кол-во осей ЧПУ 3
Параметры питания 380 В, 50 Гц, 3-фазный
Полная мощность 12 кВт
Рабочая температура -10°C…+40°C
Колебания напряжения ±5-10%
Подача сжатого воздуха ≥0,5 МПа
Масса 7200 кг
Габариты 4500×2610×2850 мм

Комплектация

  • Рабочий стол.
  • Гидравлический зажим, 12 шт.
  • Сверлильная головка.
  • Переходная втулка КМ4/КМ3.
  • Переходная втулка КМ4/КМ2.
  • Утолщенный подвижный портал.
  • Система охлаждения с автоматической рециркуляцией.
  • Автоматическая система отвода стружки с кареткой.
  • Гидравлическая станция.
  • Двигатель масляного насоса.
  • Электрический шкаф.

Основные компоненты станка

  • Программируемый логический контроллер Mitsubishi.
  • Двигатель шпинделя TECO.
  • Сервоприводы Japan Yaskawa и Panasonic.
  • Аппарат низкого напряжения Siemens.

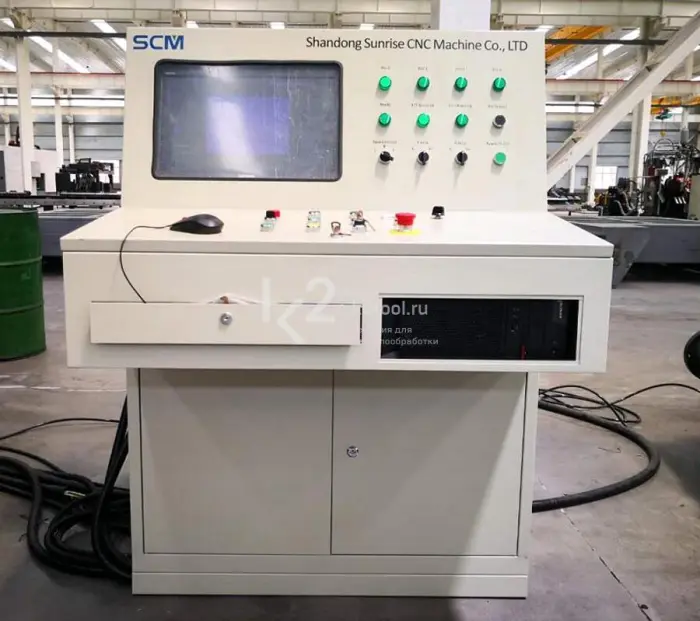

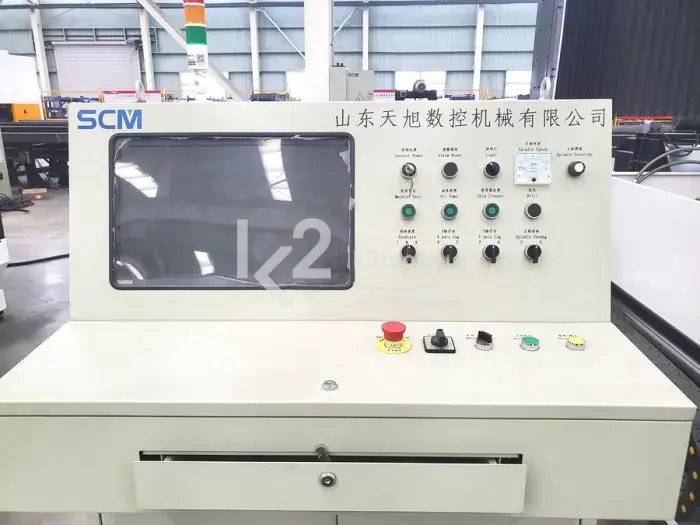

  • Главный компьютер Lenovo с LCD-дисплеем.
  • Бесконтактный выключатель Autonics, 2 шт.
  • Лопаточный насос Yi Sheng VP30.
  • Шарико-винтовая передача Hiwin.
  • Линейные направляющие Hiwin.
