Трехвалковые гидравлические вальцы Rollbend 3R RBH
Цена по запросу
Доставка

Доставка транспортной компанией до терминала в вашем городе.

Самовывоз со склада.

Оплата

Безналичными по счёту.

Оплата через Яндекc.Кассу банковской картой и наличными.

Гарантия

1 год.

Собственный сервисный центр

Большой склад запчастей и расходников.

Артикул: 3R RBH

Трехвалковые гидравлические вальцы Rollbend 3R RBH

Гидравлические вальцовочные станки 3R RBH выполняют прокатку листового металла из алюминия и нержавеющей стали толщиной до 60 мм.

Особенности

  • Гидропривод проводит подачу верхнего и боковых валов при помощи планетарного редуктора.
  • Два цифровых индикатора позволяют легко позиционировать нижние валы.
  • Прочный корпус выполнен из стали ST-52.
  • Стальные валы качественно обработаны и индукционно закалены (SAE 1050).
  • Двухскоростная рабочая система для изделий от Ø 280 мм.
  • Мобильная электронная панель управления регулирует ход работы станка, движение и параллельность валов.
  • Соответствует стандартам CE.

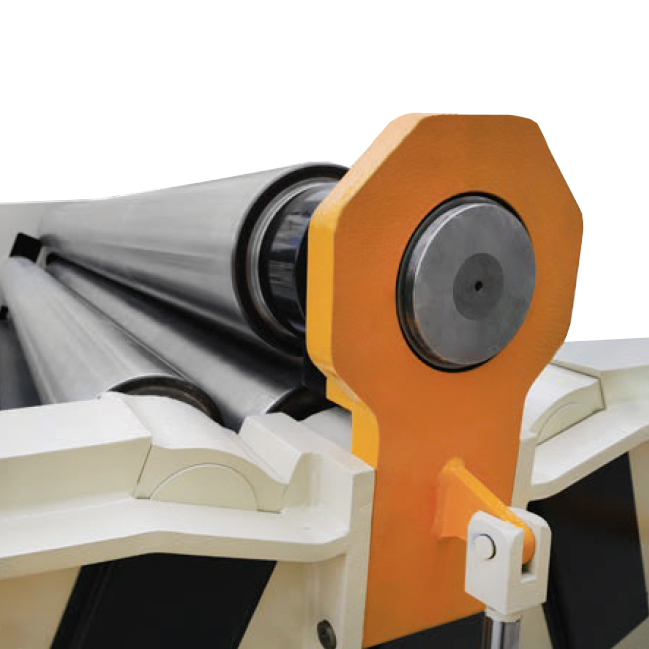

Верхняя крышка валов закрывается гидравлически

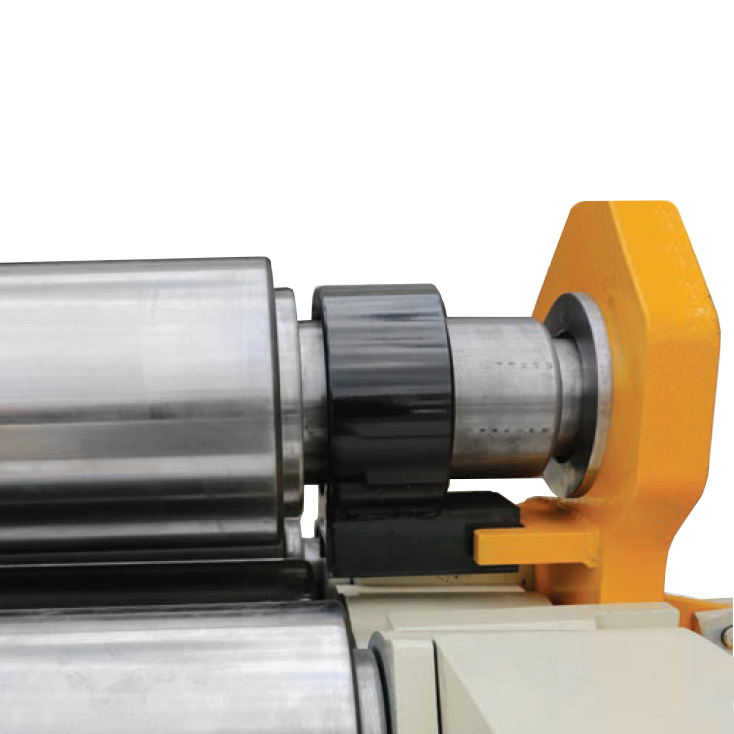

Устройство для конической гибки

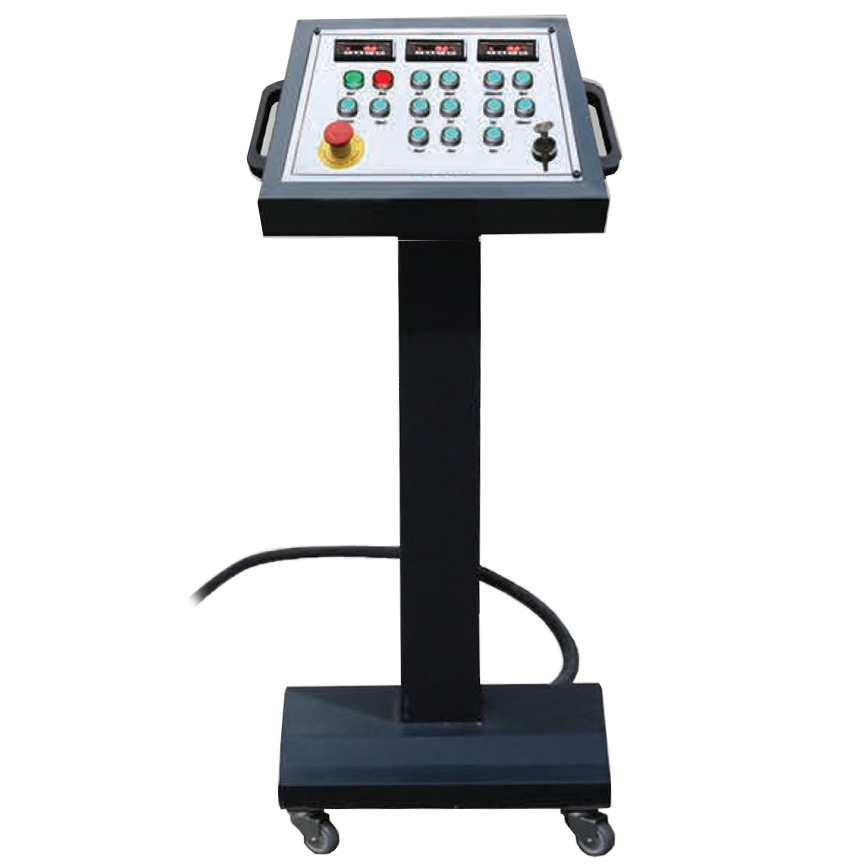

Панель управления

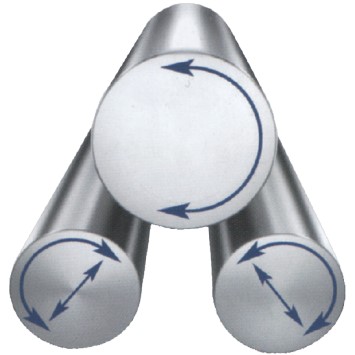

Принцип действия

Технические характеристики

Рабочая длина 2070 мм

Модель Толщина листа с предподгибом Толщина листа без предподгиба Центр. вал Боковой вал Мощность Рабочая скорость Габариты Масса
∅×1,5* ∅×5* ∅×1,5* ∅×5*
3R RBH 2070x210 8 мм 10 мм 10 мм 12 мм Ø 210 мм Ø 190 мм 7,5 кВт 5 м/мин 3450×1250×1400 мм 4300 кг
3R RBH 2070x240 10 мм 13 мм 13 мм 15 мм Ø 240 мм Ø 220 мм 7,5 кВт 5 м/мин 3450×1350×1550 мм 5160 кг
3R RBH 2070x280 12 мм 16 мм 16 мм 18 мм Ø 280 мм Ø 260 мм 7,5 кВт 5 м/мин 4150×1450×1650 мм 7700 кг
3R RBH 2070x300 16 мм 20 мм 20 мм 22 мм Ø 300 мм Ø 280 мм 11 кВт 5 м/мин 4150×1550×1650 мм 8200 кг
3R RBH 2070x320 16 мм 20 мм 20 мм 25 мм Ø 320 мм Ø 300 мм 22 кВт 1,15-5 м/мин 4650×2000×1850 мм 10300 кг
3R RBH 2070x350 20 мм 25 мм 25 мм 30 мм Ø 350 мм Ø 330 мм 22 кВт 1,15-5 м/мин 4650×2050×1850 мм 11000 кг
3R RBH 2070x380 25 мм 30 мм 30 мм 35 мм Ø 380 мм Ø 360 мм 37 кВт 1,15-5 м/мин 4650×2150×1950 мм 13150 кг
3R RBH 2070x420 30 мм 35 мм 35 мм 40 мм Ø 420 мм Ø 400 мм 37 кВт 1,15-5 м/мин 4750×2300×2350 мм 16500 кг
3R RBH 2070x460 35 мм 40 мм 40 мм 50 мм Ø 460 мм Ø 440 мм 60 кВт 1,15-5 м/мин 5100×2550×2900 мм 21600 кг
3R RBH 2070x500 40 мм 45 мм 45 мм 55 мм Ø 500 мм Ø 480 мм 60 кВт 1,4 м/мин 5250×2550×2900 мм 30500 кг
3R RBH 2070x550 45 мм 50 мм 50 мм 60 мм Ø 550 мм Ø 530 мм 66 кВт 1,4 м/мин 5750×2350×3100 мм 35600 кг

* Толщина листа при диаметре изделия в 1,5 или 5 раз больше диаметра центрального вала.

Рабочая длина 2570 мм

Модель Мин. ∅ изделия с предподгибом Мин. ∅ изделия без предподгиба Центр. вал Боковой вал Мощность Рабочая скорость Габариты Масса
∅×1,5* ∅×5* ∅×1,5* ∅×5*
3R RBH 2570x210 6 мм 8 мм 8 мм 10 мм Ø 210 мм Ø 190 мм 7,5 кВт 5 м/мин 3950×1250×1400 мм 4670 кг
3R RBH 2570x240 8 мм 10 мм 10 мм 12 мм Ø 240 мм Ø 220 мм 7,5 кВт 5 м/мин 3950×1350×1550 мм 5770 кг
3R RBH 2570x280 10 мм 13 мм 13 мм 15 мм Ø 280 мм Ø 260 мм 7,5 кВт 5 м/мин 4650×1450×1600 мм 7820 кг
3R RBH 2570x300 12 мм 16 мм 16 мм 18 мм Ø 300 мм Ø 280 мм 11 кВт 5 м/мин 4650×1550×1650 мм 9200 кг
3R RBH 2570x320 13 мм 16 мм 16 мм 20 мм Ø 320 мм Ø 300 мм 22 кВт 1,15-5 м/мин 5150×2000×1850 мм 11000 кг
3R RBH 2570x350 16 мм 20 мм 20 мм 25 мм Ø 350 мм Ø 330 мм 22 кВт 1,15-5 м/мин 5150×2050×1850 мм 12600 кг
3R RBH 2570x380 20 мм 25 мм 25 мм 30 мм Ø 380 мм Ø 360 мм 37 кВт 1,15-5 м/мин 5150×2150×1950 мм 14400 кг
3R RBH 2570x420 25 мм 30 мм 30 мм 35 мм Ø 420 мм Ø 400 мм 37 кВт 1,15-5 м/мин 5250×2300×2350 мм 19040 кг
3R RBH 2570x460 30 мм 35 мм 35 мм 45 мм Ø 460 мм Ø 440 мм 60 кВт 1,15-5 м/мин 5600×2050×2450 мм 23600 кг
3R RBH 2570x500 35 мм 40 мм 40 мм 50 мм Ø 500 мм Ø 480 мм 60 кВт 1,4 м/мин 5750×2550×2900 мм 33500 кг
3R RBH 2570x550 40 мм 45 мм 45 мм 55 мм Ø 550 мм Ø 530 мм 66 кВт 1,4 м/мин 6050×2650×3100 мм 40500 кг

* Толщина листа при диаметре изделия в 1,5 или 5 раз больше диаметра центрального вала.

Рабочая длина 3070 мм

Модель Мин. ∅ изделия с предподгибом Мин. ∅ изделия без предподгиба Центр. вал Боковой вал Мощность Рабочая скорость Габариты Масса
∅×1,5* ∅×5* ∅×1,5* ∅×5*
3R RBH 3070x210 4 мм 6 мм 6 мм 7 мм Ø 210 мм Ø 190 мм 7,5 кВт 5 м/мин 4500×1250×1400 мм 5305 кг
3R RBH 3070x240 6 мм 8 мм 8 мм 10 мм Ø 240 мм Ø 220 мм 7,5 кВт 5 м/мин 4500×1350×1550 мм 6700 кг
3R RBH 3070x280 80 мм 10 мм 10 мм 12 мм Ø 280 мм Ø 260 мм 7,5 кВт 5 м/мин 5200×1450×1650 мм 8470 кг
3R RBH 3070x300 10 мм 13 мм 13 мм 15 мм Ø 300 мм Ø 280 мм 11 кВт 5 м/мин 5200×1550×1650 мм 10000 кг
3R RBH 3070x320 10 мм 13 мм 13 мм 16 мм Ø 320 мм Ø 300 мм 22 кВт 1,15-5 м/мин 5700×2000×1850 мм 12000 кг
3R RBH 3070x350 13 мм 16 мм 16 мм 20 мм Ø 350 мм Ø 330 мм 22 кВт 1,15-5 м/мин 5700×2050×1850 мм 13500 кг
3R RBH 3070x380 16 мм 20 мм 20 мм 25 мм Ø 380 мм Ø 360 мм 37 кВт 1,15-5 м/мин 5700×2150×1950 мм 15800 кг
3R RBH 3070x420 20 мм 25 мм 25 мм 30 мм Ø 420 мм Ø 400 мм 37 кВт 1,15-5 м/мин 5800×2300×2350 мм 21500 кг
3R RBH 3070x460 25 мм 30 мм 30 мм 40 мм Ø 460 мм Ø 440 мм 60 кВт 1,15-5 м/мин 6150×2050×2450 мм 25500 кг
3R RBH 3070x500 30 мм 35 мм 35 мм 45 мм Ø 500 мм Ø 480 мм 60 кВт 1,4 м/мин 5750×2550×2900 мм 35500 кг
3R RBH 3070x550 35 мм 40 мм 40 мм 50 мм Ø 550 мм Ø 530 мм 66 кВт 1,4 м/мин 6050×2650×3100 мм 43500 кг

* Толщина листа при диаметре изделия в 1,5 или 5 раз больше диаметра центрального вала.

Рабочая длина 4100 мм

Модель Мин. ∅ изделия с предподгибом Мин. ∅ изделия без предподгиба Центр. вал Боковой вал Мощность Рабочая скорость Габариты Масса
∅×1,5* ∅×5* ∅×1,5* ∅×5*
3R RBH 4100x240 4 мм 5 мм 5 мм 6 мм Ø 240 мм Ø 220 мм 7,5 кВт 5 м/мин 5450×1350×1550 мм 7760 кг
3R RBH 4100x280 5 мм 7 мм 7 мм 8 мм Ø 280 мм Ø 260 мм 7,5 кВт 5 м/мин 6200×1450×1650 мм 11000 кг
3R RBH 4100x300 8 мм 10 мм 10 мм 12 мм Ø 300 мм Ø 280 мм 11 кВт 5 м/мин 6200×1550×1650 мм 12300 кг
3R RBH 4100x320 6 мм 8 мм 8 мм 10 мм Ø 320 мм Ø 300 мм 22 кВт 1,15-5 м/мин 6700×2000×1850 мм 13500 кг
3R RBH 4100x350 8 мм 10 мм 10 мм 12 мм Ø 350 мм Ø 330 мм 22 кВт 1,15-5 м/мин 6700×2050×1850 мм 15300 кг
3R RBH 4100x380 10 мм 13 мм 13 мм 16 мм Ø 380 мм Ø 360 мм 37 кВт 1,15-5 м/мин 7000×2150×1950 мм 18450 кг
3R RBH 4100x420 13 мм 16 мм 16 мм 20 мм Ø 420 мм Ø 400 мм 37 кВт 1,15-5 м/мин 6800×2300×2350 мм 23820 кг
3R RBH 4100x460 16 мм 20 мм 20 мм 30 мм Ø 460 мм Ø 440 мм 60 кВт 1,15-5 м/мин 7150×2050×2950 мм 32500 кг
3R RBH 4100x500 20 мм 25 мм 25 мм 35 мм Ø 500 мм Ø 480 мм 60 кВт 1,4 м/мин 7800×2250×2900 мм 40500 кг
3R RBH 4100x550 25 мм 30 мм 30 мм 40 мм Ø 550 мм Ø 530 мм 66 кВт 1,4 м/мин 7800×2350×3100 мм 50600 кг

* Толщина листа при диаметре изделия в 1,5 или 5 раз больше диаметра центрального вала.

Комплектация

  • Вальцовочный станок Rollbend 3R RBH.
  • Индукционно закаленные валы.
  • Мобильная электронная панель управления.
  • Гидравлическая система балансировки.
  • Устройство для конической гибки.
  • Руководство по эксплуатации.

Доп. аксессуары

  • Кран для поддержки заготовок большого диаметра.
  • Гидравлические боковые опоры для поддержки изделий большого диаметра.
  • Стол подачи материала.
  • Бесступенчатая регулировка скорости вращения.
  • Система масляного охлаждения.
