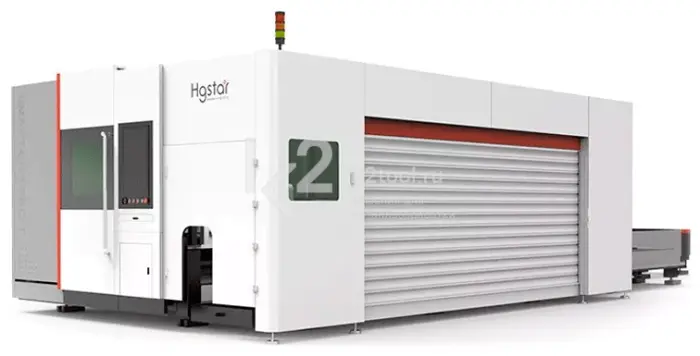

Комбинированный станок лазерной резки HGTECH серии SMART PRO-T с защитной кабиной и сменным столом

Комбинированный станок лазерной резки HGTECH серии SMART PRO-T

HGTECH Отзывы Вопросы Распечатать

Цена по запросу

Доставка

Доставка транспортной компанией до терминала в вашем городе.

Самовывоз со склада.

Оплата

Безналичными по счёту.

Оплата через Яндекc.Кассу банковской картой и наличными.

Гарантия

1 год.

Собственный сервисный центр

Большой склад запчастей и расходников.

Комбинированный станок лазерной резки HGTECH серии SMART PRO-T

Производитель: HGTECH Оставить отзыв Задать вопрос Распечатать

Оптоволоконный станок SMART Pro-T предназначен для лазерной резки металлических пластин, листов и труб. Оборудование является экономически выгодным, так как позволяет обрабатывать множество форм и объемов, а дополнительный сменный стол повышают его производительность. Защитная кабина в комплектации станка повышает эффективность системы вытяжки, а также защищает оператора от лазерного излучения и движущихся механизмов во время работы станка.

Станки серии Pro T широко используются для резки углеродистой стали, нержавеющей стали, алюминия, меди, латуни титана и других металлических материалов.

Особенности

Станок способен обрабатывать широкий спектр трубных материалов специальной формы, включая круглые трубы, квадратные, прямоугольные, овальные и другие.
Цифровая система управления осуществляется посредством ЧПУ FSCUT, полностью автоматизируя производственный процесс и уменьшая трудозатраты.
Система секционной вытяжки, оптимально защищающает зону обработки и оборудование от загрязнений.
Интеллектуальное предотвращение образования препятствий в процессе резки.
Поиск кромки по трем точкам: угол наклона и начало листового металла определяются благодаря автоматическому определению кромки.
Используются комплектующие от ведущих мировых производителей лазерного оборудования: лазерных источник Raycus (КНР), лазерная головка Raytools (Швейцария), электроники, пневматики и др.

Экономическая эффективность

Станок волоконно-лазерной резки HGTECH может не только резать металлические листы, но и металлические трубы. Он имеет широкий спектр применения и экономит до 50% свободного пространства, что приводит к повышению производительности.

Челночный сменный стол

Используется сменный стол с одновременной сменой паллет, а также двусторонний привод с цепной передачей. Сменный стол позволяет существенно повысить эффективность производственного процесса: пока происходит резка, оператор может выгружать заготовки и загружать новый лист.

Лазерная режущая головка с автофокусом

Программное обеспечение самостоятельно настраивает фокусирующий объектив для достижения автоматизированной перфорации и резки пластин различной толщины. Скорость автофокуса в десять раз выше, чем при ручной настройке.

Конструкция пневматического патрона

Конструкция зажимного патрона с передним и задним ходом проста в установке и экономит трудозатраты, так как не подвержена быстрому износу. Обеспечение стабильности подачи и точности резки. Автоматическая регулировка центровки, поддержка резки различных диаметров труб и высокая скорость вращения патрона позволяют повысить эффективность обработки.

Сварная станина станка лазерной резки

Высокопрочная станина станка обрабатывается методом отжига для снятия напряжения при температуре 600°C, что приводит к высокой жесткости конструкции; цельные механические структуры имеют преимущества малой деформации, низкой вибрации и чрезвычайно высокой точности.

Сервопривод и двигатель

Высокоскоростной серводвигатель Fuji (Япония) эффективно перемещает портал, делает резку и станок более стабильными и продлевает срок службы станка.

Защитная кабина

Полностью закрытая конструкция обеспечивает безопасность оператора и отсутствие загрязнения производственного цеха. Смотровое окно изготовлено из лазерно-защитного стекла, соответствующего европейским стандартам CE.

Технические характеристики

Модель	SMART3015 Pro–T
Зона обработки листов (Д×Ш)	3048×1524 мм
Макс. нагрузка на рабочий стол	2600 кг
Размер резки трубы (Д×Диам.)	6024×220 мм
Диаметр патрона	Ø120/Ø230/Ø350
Мощность лазера	1-6 кВт
Макс. ускорение	1,0 g
Макс. скорость перемещения	80 м/мин
Точность позиционирования по X/Y осям	±0,02 мм/м
Точность повторного позиционирования по X/Y осям	±0,03 мм/м
Требования к источнику питания	380 В, 50/60 Гц, 45 кВА
Источник лазерного излучения	Волоконный лазер Raycus Fiber & до 3000 Вт
Система ЧПУ	FSCUT 3000
Серводвигатель	YASKAWA (Япония)
Система перемещения	Портальная конструкция с двухсторонним приводом
Лазерная режущая головка	Raytools (Швейцария)
Дисплей	21,5-дюймовый промышленный LCD
Система смазки	Автоматическая
Вес оборудования	≤8870 кг
Размер оборудования (Д×Ш×В)	8930×4000×2500 мм
Условия эксплуатации	Температура: 0 - 40 °C, влажность: ≤80%
